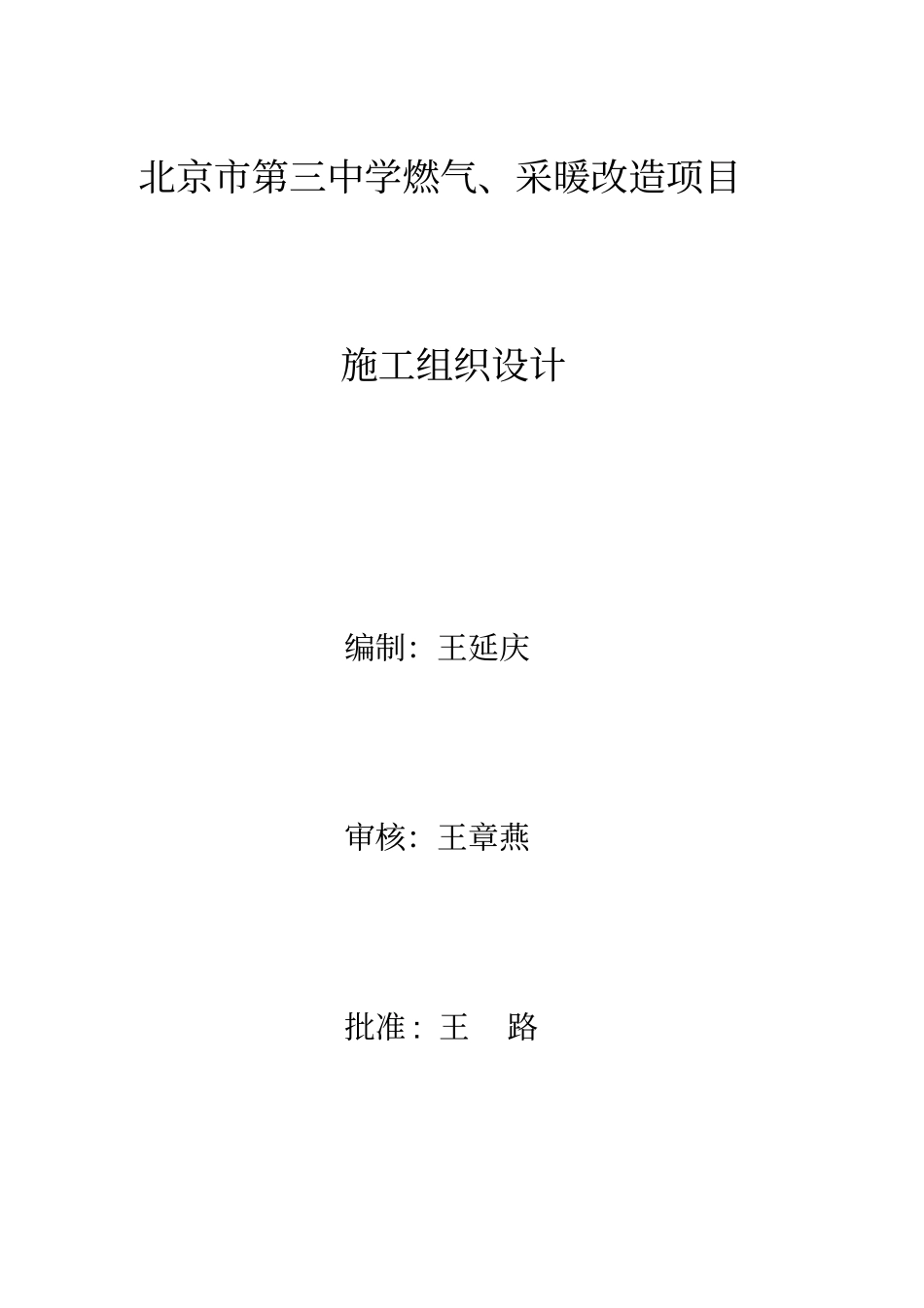

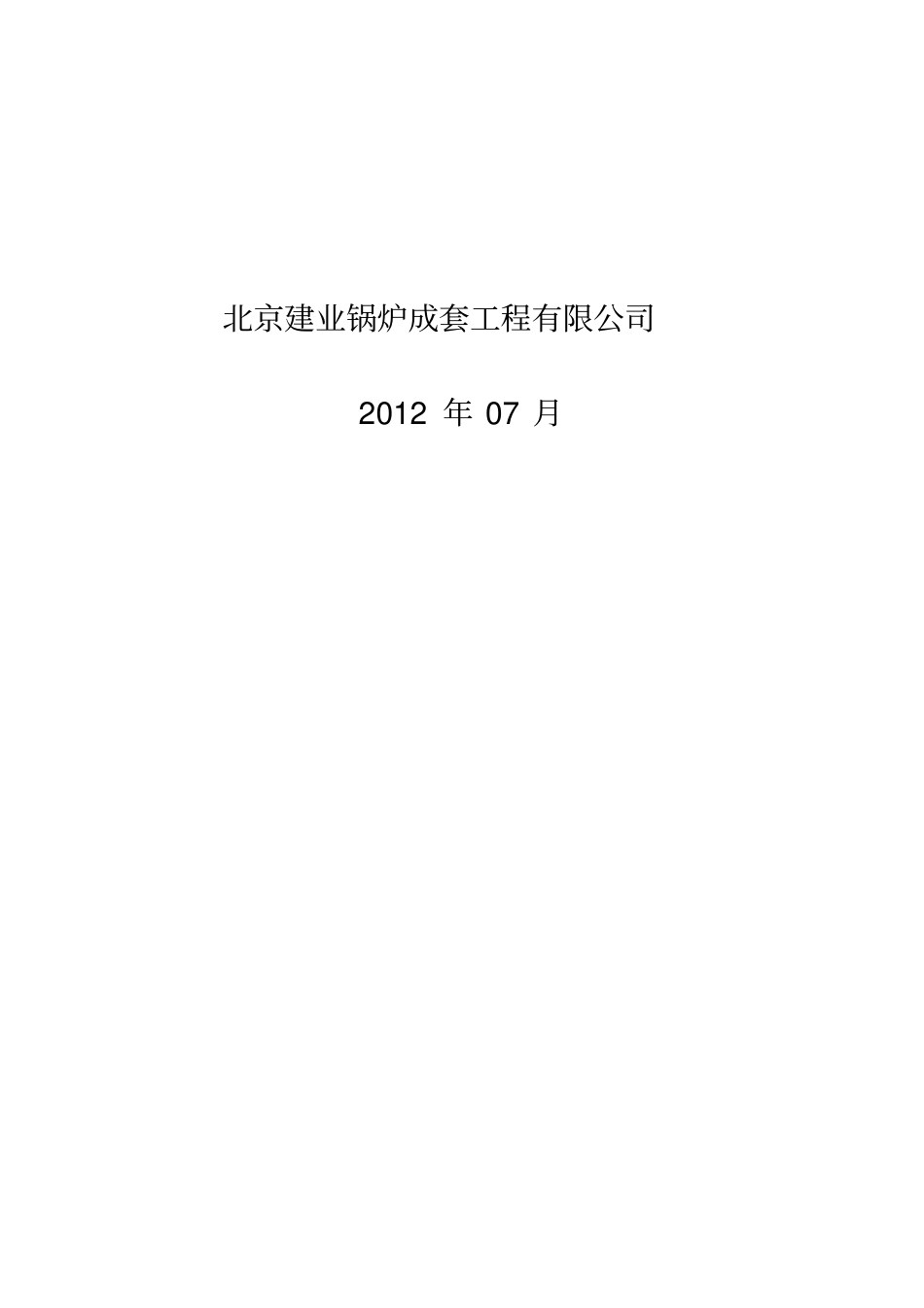

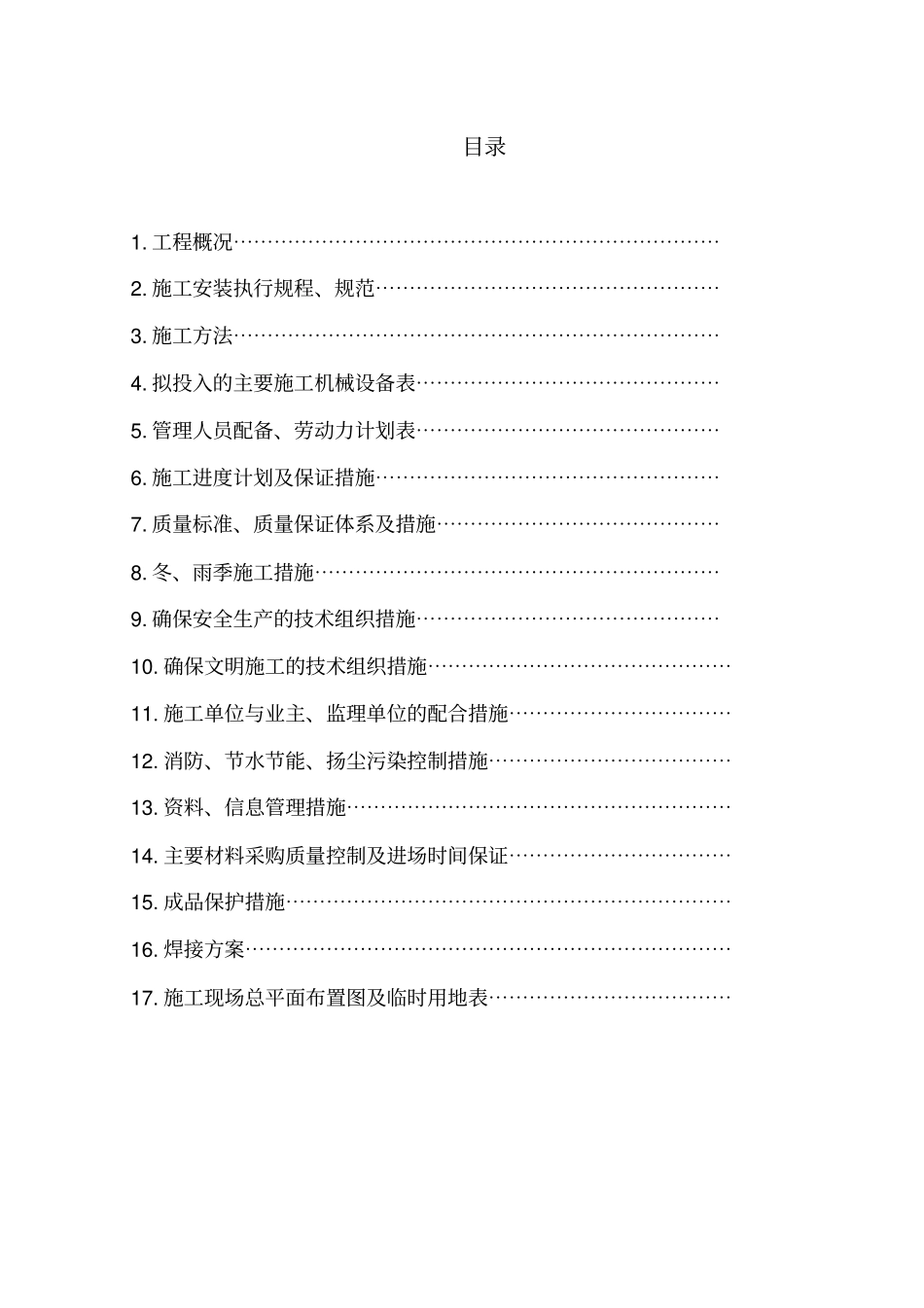

北京市第三中学燃气、采暖改造项目施工组织设计编制：王延庆审核：王章燕批准:王路北京建业锅炉成套工程有限公司2012年07月目录1.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.施工安装执行规程、规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.拟投入的主要施工机械设备表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.管理人员配备、劳动力计划表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6.施工进度计划及保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7.质量标准、质量保证体系及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8.冬、雨季施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9.确保安全生产的技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10.确保文明施工的技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.施工单位与业主、监理单位的配合措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.消防、节水节能、扬尘污染控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.资料、信息管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14.主要材料采购质量控制及进场时间保证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15.成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16.焊接方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17.施工现场总平面布置图及临时用地表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯施工组织设计1工程概况：1.1本工程为三中初中部锅炉房改造工程，三中初中部位于大红罗厂街25号，采暖面积6068平方米。1.2本工程为改建锅炉房工程，锅炉房为地上一层建筑，本次改造范围为锅炉间、厕浴，更换0.7WM燃气锅炉一台及配套管道的改造，更换锅炉的烟道。拆除原砖烟囱，将其更新为钢烟囱。锅炉间侧面的值班室新开门。厕浴、锅炉间内重新装修。更换总电控柜，更换事故通风和浓度报警装置，锅炉间和值班室照明予以更换。北京建业锅炉成套工程有限公司将为甲方提供优质的安装和良好的售后服务，为甲方采暖系统保驾护航，为工作和学习提供温馨舒适的环境，以实现甲方与施工方双赢为目的。我公司锅炉安装管理体系是参照GB/T19001—2008《质量管理体系要求》、中华人民共和国劳动部《热水锅炉安全技术监察规程》-1997修订版及《锅炉安装工程施工及验收规范》GB50273-2009等有关法律和标准建立的。本次锅炉安装项目将严格按管理体系有效运行。公司设工艺焊接质控，检验及无损检测控制，材料、设备、计量质控责任人，各负其责。以“质量第一、一切让客户满意”为宗旨。2施工安装执行的规程、规范：2.1《锅炉房设计规范》GB50041-20082.2中华人民共和国劳动部《热水锅炉安全技术监察规程》-1997修订版2.3《锅炉安装工程施工及验收规范》GB50273-20092.4《工业金属管道工程施工及验收规范》GB50235-972.5《现场设备、工业管道焊接工程及验收规范》GB50236-982.6《机械设备安装工程施工及验收通用规范》GB50231-20092.7《起重设备安装工程施工及验收规范》GB50278-982.8《工业设备及管道绝热工程施工及验收规范》GBJ126-892.9《工业自动化仪表工程施工及验收规范》GBJ93-862.10《建筑工程施工质量验收统一标准》GB50300-20012.11《建筑地面工程施工质量验收规范》GB50209-20022.12《建筑给排水及采暖工程施工质量验收规范》GB50242-20022.13《建设工程项目管理规程》GB/T50326-20012.14《建设工程文件归档整理规范》GB/T50328-20012.15《建筑电气照明装置施工与验收规范》GB50617-20102.16《建筑物防雷工程施工与质量验收规范》GB50601-20103施工方案：3.1锅炉房内施工工艺流程：进场前的准备——拆除原有需要更新的设备、管道、支吊架、地基、墙面、顶面——安装锅炉（含设备地基）——工艺配管——安装管道——安装阀门及仪表——安装烟囱——安装电气——安装照明——安装防雷装置——室内装修——水压试验——锅炉试运行——总体验收。3.2进场前的准备：3.2.1.施工现场临时用电。3.2.1.1配电线路。3.2.1.1.1按照TN-S系统要求配备五芯电缆、四芯电缆和三芯电缆；3.2.1.1.2按要求架设临时用电线路的电杆、横担、磁夹、磁瓶等，或电缆埋地的地沟。3.2.1.1.3对靠近施工现场的外电线路，架设...
