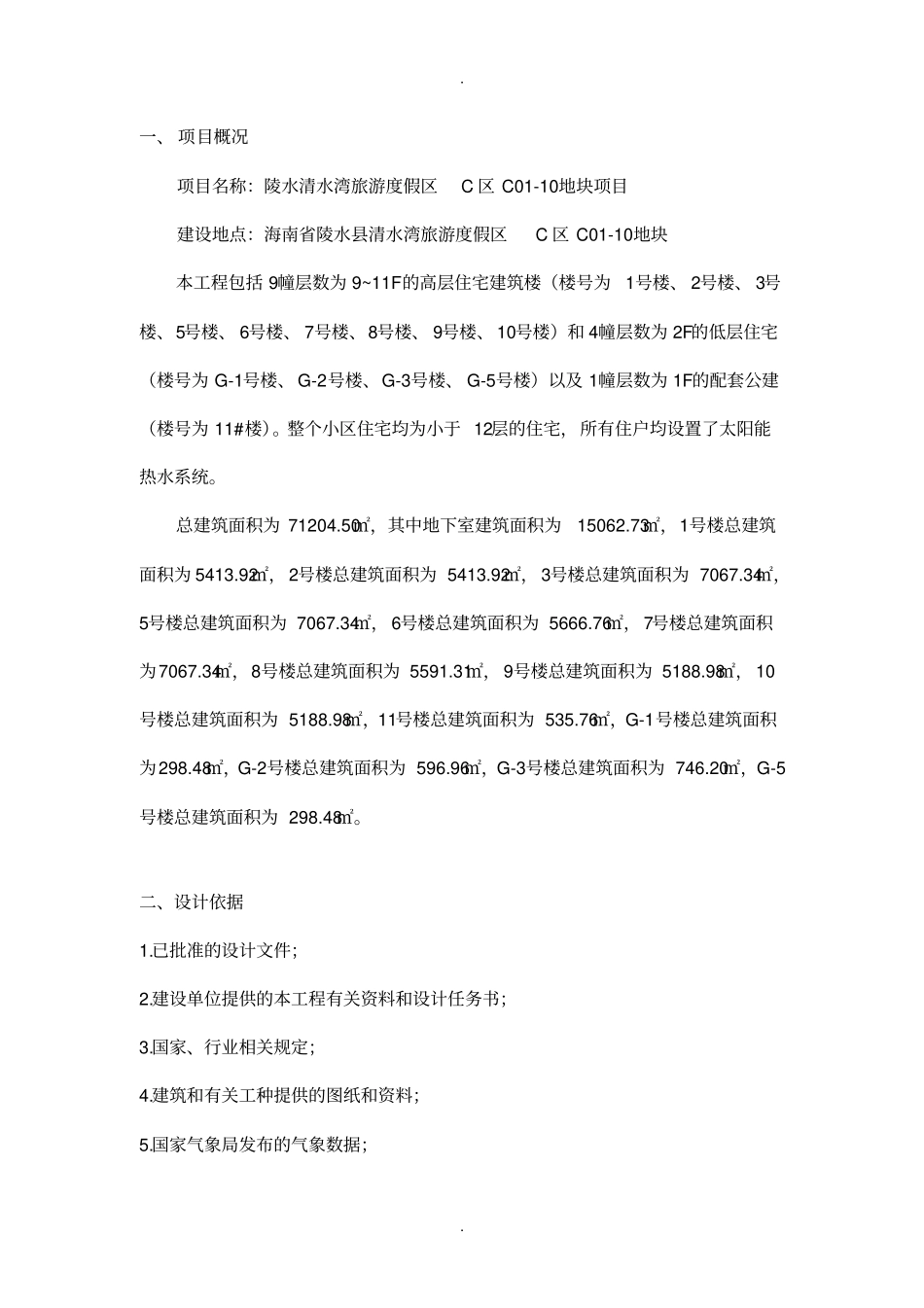

..项目陵水清水湾旅游度假区C区绿城蓝湾小镇椰林晓风南区设计王晓卉校对黄文杰审核梅玉龙日期2018.04大象建筑设计有限公司建筑工程给水排水计算书..一、项目概况项目名称：陵水清水湾旅游度假区C区C01-10地块项目建设地点：海南省陵水县清水湾旅游度假区C区C01-10地块本工程包括9幢层数为9~11F的高层住宅建筑楼（楼号为1号楼、2号楼、3号楼、5号楼、6号楼、7号楼、8号楼、9号楼、10号楼）和4幢层数为2F的低层住宅（楼号为G-1号楼、G-2号楼、G-3号楼、G-5号楼）以及1幢层数为1F的配套公建（楼号为11#楼）。整个小区住宅均为小于12层的住宅，所有住户均设置了太阳能热水系统。总建筑面积为71204.50㎡，其中地下室建筑面积为15062.73㎡，1号楼总建筑面积为5413.92㎡，2号楼总建筑面积为5413.92㎡，3号楼总建筑面积为7067.34㎡，5号楼总建筑面积为7067.34㎡，6号楼总建筑面积为5666.76㎡，7号楼总建筑面积为7067.34㎡，8号楼总建筑面积为5591.31㎡，9号楼总建筑面积为5188.98㎡，10号楼总建筑面积为5188.98㎡，11号楼总建筑面积为535.76㎡，G-1号楼总建筑面积为298.48㎡，G-2号楼总建筑面积为596.96㎡，G-3号楼总建筑面积为746.20㎡，G-5号楼总建筑面积为298.48㎡。二、设计依据1.已批准的设计文件；2.建设单位提供的本工程有关资料和设计任务书；3.国家、行业相关规定；4.建筑和有关工种提供的图纸和资料；5.国家气象局发布的气象数据；..6.《建筑给水排水设计规范》GB50015-2003（2009年版）；7.《民用建筑太阳能热水系统应用技术规范》GB50364—2005；8.《太阳能供热采暖工程技术规范》GB50495-2009；9.《全玻璃真空管太阳能集热管》GB/T17049-1997；10.《真空管太阳能集热管》GB/T17581-1998；11.《太阳能集热器性能室内试验方法》GB/T18974-2003；12.《家用太阳能热水系统热性能试验方法》GB/T18708-2002；13.《家用太阳能热水系统安装、运行维护技术规范》NY/T651-2002；14.《太阳能热水系统设计、安装及工程验收技术规范》GB/T18713-200215.《钢结构设计规范》GB50017-2003；16.《建筑结构荷载规范》GB50009-2001；17.《工业自动化仪表工程施工验收规范》GB50093-2002；18.《设备及管道保温技术通则》GB4272-92。19.《住宅设计规范》GB50096-2011；21《住宅建筑规范》GB50368-2005；22.《海南省住宅建筑节能和绿色设计标准》DBJ46-039-2016；23.《海南省绿色建筑设计基本规程》（琼建科[2015]129号）；24.《海南省绿色建筑基本技术审查要点》（琼建科[2015]129号）；三、太阳能换热面积的计算1、设置条件建设地点位于陵水清水湾旅游度假区C区C01-10地块；..每户住宅人数按取值：三房及三房以下按3.2人/户计，四房及四房以上按3.5人/户计；集热器设置在平屋面上。安装倾角同当地纬度18o14’。2、设计参数2.1）气象条件海南省陵水县清水湾纬度为18o14’，属于热带海洋季风性气候，年平均温度为25.4℃，年平均日照小时数为7h，太阳辐射量为5400~6700MJ/(m2.a)，属于太阳能资源较丰富区。清水湾典型年设计用气象参数如下：1）水平面年平均日辐照量Hha=16.627MJ/(m2.d)；2）水平面年总辐照量Hht=6074.573MJ/(m2.a)；3)当地纬度倾角平面平均日辐照量Hha=16.956MJ/(m2.d)；4)当地纬度倾角平面年总辐照量Hha=6193.388MJ/(m2.a)；5)年平均环境温度ta＝25.8°C；6)年平均每日的日照小时数Sy＝7.0h；7)年总日照小时数St＝2546.8h；8)年太阳能保证率推荐范围f=50%~60%；9）回收年限允许值N=8a。2.2）热水计算参数设计日用热水定额：q＝60L/（人.日），设计热水温度为60℃，设计冷水温度为20℃；3、集热器性能参数本工程能用平板型太阳能集热器。集热器的年平均集热效率ηcd＝0.50，朝向..朝南，安装倾角18o14’。设置于平屋面。4、住宅热水系统负荷计算（设计小时耗热量、设计小时热水量、热水循环流量、贮热水箱计算）（1）、根据规范，每户的设计小时耗热量计算公式为：Qh=Kh*m*qr*C*(tr-tl)*ρr/T式中：Qh——设计小时耗热量（kJ/h）;m——用水计算单位：每户人数三房及以下取3.2人，四房及以上取3.5人；qr——热水用水定额：取60L/人.天；tr——热水温度，60°C；tl——冷水温度，20°C...
