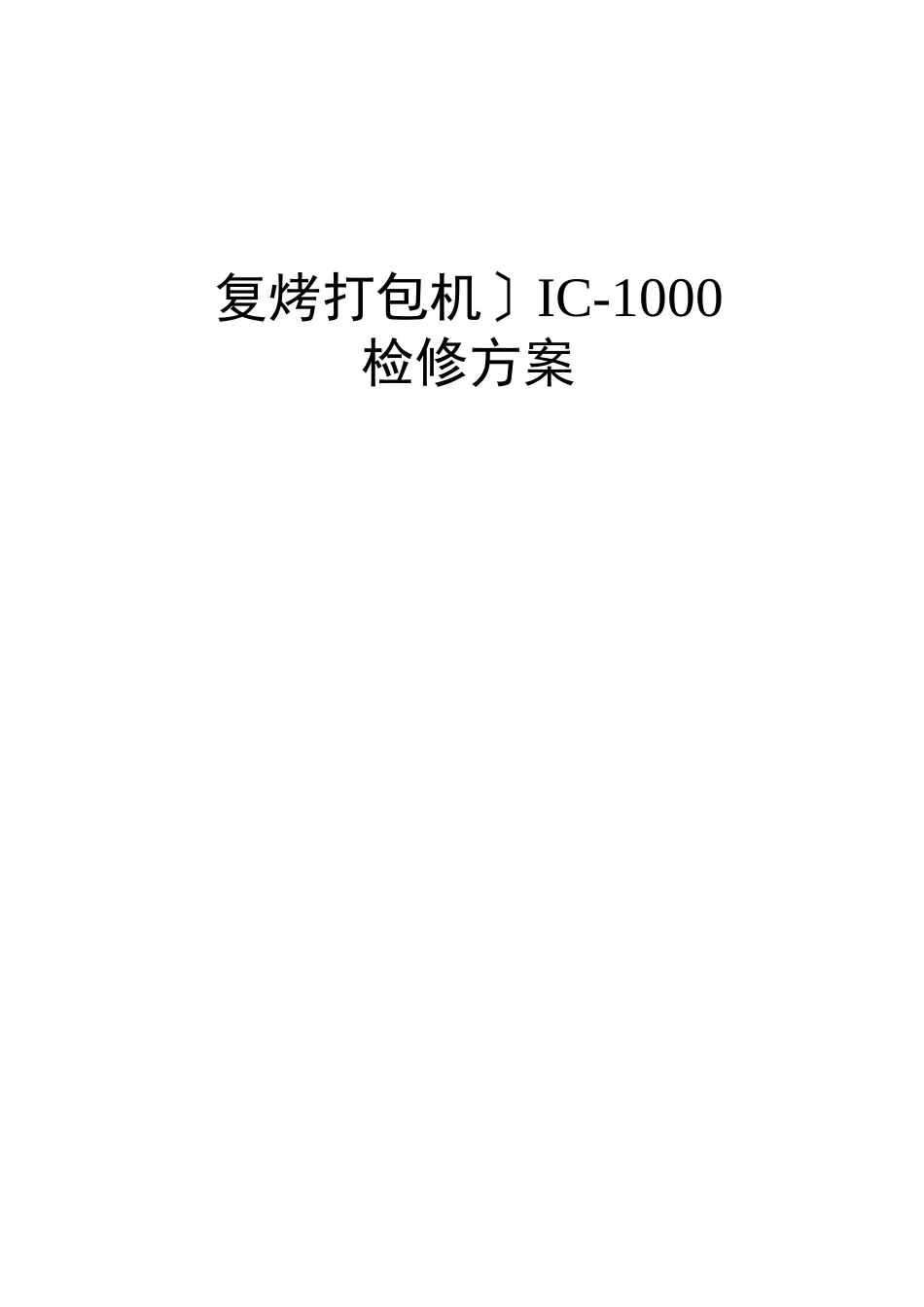

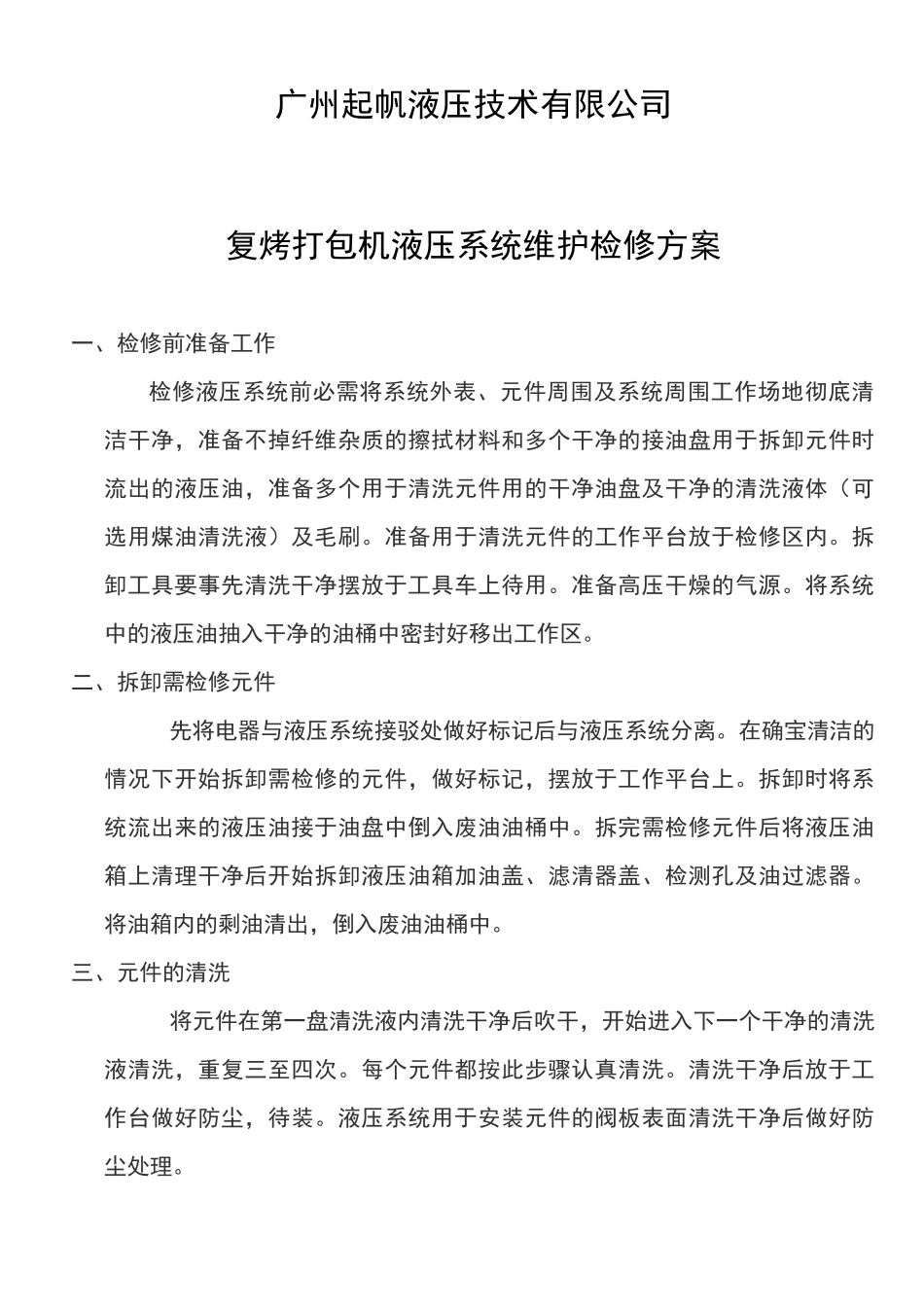

复烤打包机〕IC-1000检修方案广州起帆液压技术有限公司复烤打包机液压系统维护检修方案一、检修前准备工作检修液压系统前必需将系统外表、元件周围及系统周围工作场地彻底清洁干净，准备不掉纤维杂质的擦拭材料和多个干净的接油盘用于拆卸元件时流出的液压油，准备多个用于清洗元件用的干净油盘及干净的清洗液体（可选用煤油清洗液）及毛刷。准备用于清洗元件的工作平台放于检修区内。拆卸工具要事先清洗干净摆放于工具车上待用。准备高压干燥的气源。将系统中的液压油抽入干净的油桶中密封好移出工作区。二、拆卸需检修元件先将电器与液压系统接驳处做好标记后与液压系统分离。在确宝清洁的情况下开始拆卸需检修的元件，做好标记，摆放于工作平台上。拆卸时将系统流出来的液压油接于油盘中倒入废油油桶中。拆完需检修元件后将液压油箱上清理干净后开始拆卸液压油箱加油盖、滤清器盖、检测孔及油过滤器。将油箱内的剩油清出，倒入废油油桶中。三、元件的清洗将元件在第一盘清洗液内清洗干净后吹干，开始进入下一个干净的清洗液清洗，重复三至四次。每个元件都按此步骤认真清洗。清洗干净后放于工作台做好防尘，待装。液压系统用于安装元件的阀板表面清洗干净后做好防尘处理。四、油箱的清洗将油箱内残余的液压油清出后用清洗液对油箱内部进行冲洗，冲洗过程中一定不要碰伤油箱内部的元件，例如加热器等。使用干净的清洗液重复清洗油箱内部两到三次，确保油箱清洗干净。清洗干净后将清洗液排出，用不掉纤维杂质的擦拭材料将油箱内擦拭干净，并用干燥的高压空气吹干。确保油箱清洗干净后将新的吸油过滤器装好马上将油箱检测孔密封盖盖好防止灰层进入油箱。五、密封元件的更换及元件安装需更换密封的元件在更换密封时要注意密封元件的型号规格是否与原件相符。密封元件的安装方式要正确，不得对密封元件造成损坏。元件更换密封后马上装于液压系统上防止灰尘等杂质进入元。件安装时一定按要求紧固。需更换的过滤器要正确安装。六、试机前准备液压系统清洗保养完成后将现场清理干净，电器接头与液压系统准确无误联接好，各元件重新检查紧固。将新的液压油用120目以上的过滤器过滤后加入油箱。七、试机油液加入后静放30分钟以上，确保油液中无气泡后启动电机观察电机方向是否正确，如不正确马上停机更换方向。电机启动后在无负载状态下运转15分钟左右，排出系统中的空气。此时慢速低压执行负载元件的动作，排出负载无件中残余的空气。空气排完后可加压加速运转，完成各部分的调试，使液压系统正常工作。液压系统的维护检修完成。八、需更换元件1、各液压阀底板密封圈2、高压过滤器滤芯3、回油过滤器滤芯3．吸油过滤器备件清单及价格备件清单（第一级复压液压站）图纸代号型号名称产地品牌备件数量002RQM3-P5/A/220VAC电磁溢流阀意大利DUPLOMATIC1个004STR1003SG1M90油隔意大利MP1个008GP3-0207R97F/10N齿轮泵意大利DUPLOMATIC1个011DS63A/0-25MPA压力表意大利NUOVAFIMA1个012DS5-S1/10N-A230VAC电磁阀意大利DUPLOMATIC1个013ERS4M-D/40叠加单向节流阀意大利DUPLOMATIC1个备件价格（第一级复压液压站）图纸代号型号名称单个价格002RQM3-P5/A/220VAC电磁溢流阀2,800.00004STR1003SG1M90油隔500.00008GP3-0207R97F/10N齿轮泵4,000.00011DS63A/0-25MPA压力表300.00012DS5-S1/10N-A230VAC电磁阀1,800.00013ERS4M-D/40叠加单向节流阀1,600.00备件清单（第二级复压液压站）图纸代号型号名称产地品牌备件数量001RQ4M5-DT/51叠加溢流阀意大利DUPLOMATIC1个002ERS4M-D/40叠加单向节流阀意大利DUPLOMATIC1个003DS5-S1/10N-A230VAC电磁阀意大利DUPLOMATIC1个005RQM3-P5/A/220VAC电磁溢流阀意大利DUPLOMATIC1个007STR1003SG1M90油隔意大利MP1个011GP3-0207R97F/10N齿轮泵意大利DUPLOMATIC1个014DS63A/0-25MPA压力表意大利NUOVAFIMA1个备件价格（第二级复压液压站）图纸代号型号名称单个价格001RQ4M5-DT/51叠加溢流阀1,800.00002ERS4M-D/40叠加单向节流阀1,600.00003DS5-S1/10N-A230VAC电磁阀1,800.00005RQM3-P5/A/220VAC电磁溢流阀2,800.00007STR1003SG1M90油隔500.00011GP3-0207R97F/10N齿轮泵4,000.0...
