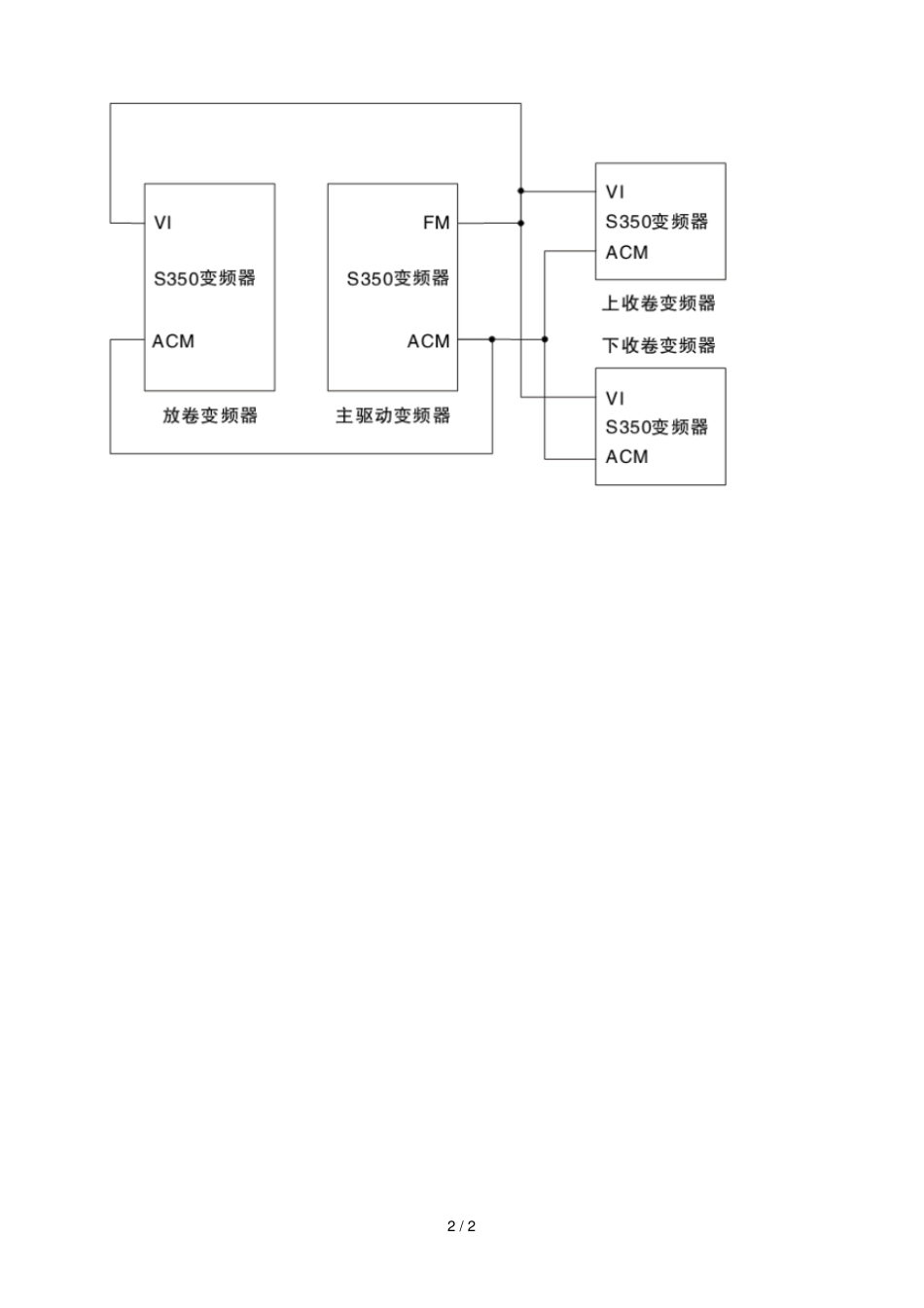

1/2S350收放卷张力控制系统应用方案一、张力控制工艺要求在冶金、造纸、纺织、印染、包装等行业，各种线材、带材需要大量的收放卷控制，稳定的张力控制系统是满足生产高效率的基本要求。收放卷张力控制一般为多电机系统，包括：放卷、主驱动、收卷部分，收卷和放卷都需要恒定张力控制。二、系统方案特点1、用S350变频器驱动压辊，采用开环矢量即可精准控制运行的速度。一般可以用电位器来调整主速度。把主驱动变频器的FM端子设置为输出运行频率，给定放卷变频器、上下收卷变频器的线速度。2、将收、放卷用变频器设置成闭环矢量工作模式，因此需采用张力控制卡。采用线速度计算法来获得卷径，通过设置系统惯量补偿、摩擦补偿及材料惯量补偿可以获得非常平稳的张力控制效果。3、本方案既能满足稳定高效生产需求，又有效降低了设备单位能耗与维护成本。2/2
