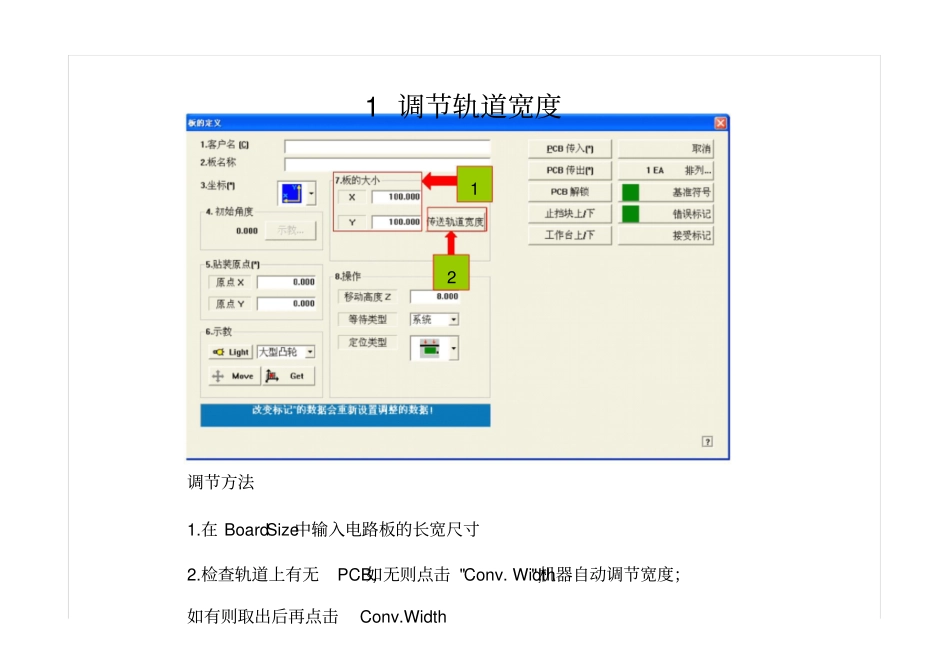

1调节轨道宽度12调节方法1
在BoardSize中输入电路板的长宽尺寸2
检查轨道上有无PCB,如无则点击"Conv
Width",机器自动调节宽度;如有则取出后再点击Conv

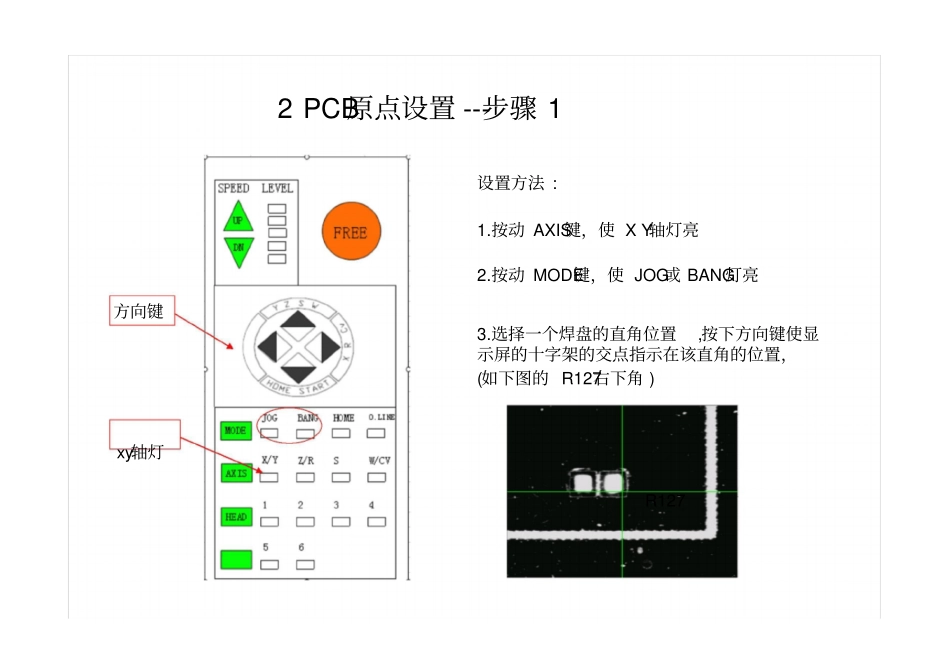

Width2PCB原点设置---步骤1设置方法:1
按动AXIS键,使XY轴灯亮2
按动MODE键,使JOG或BANG灯亮方向键3

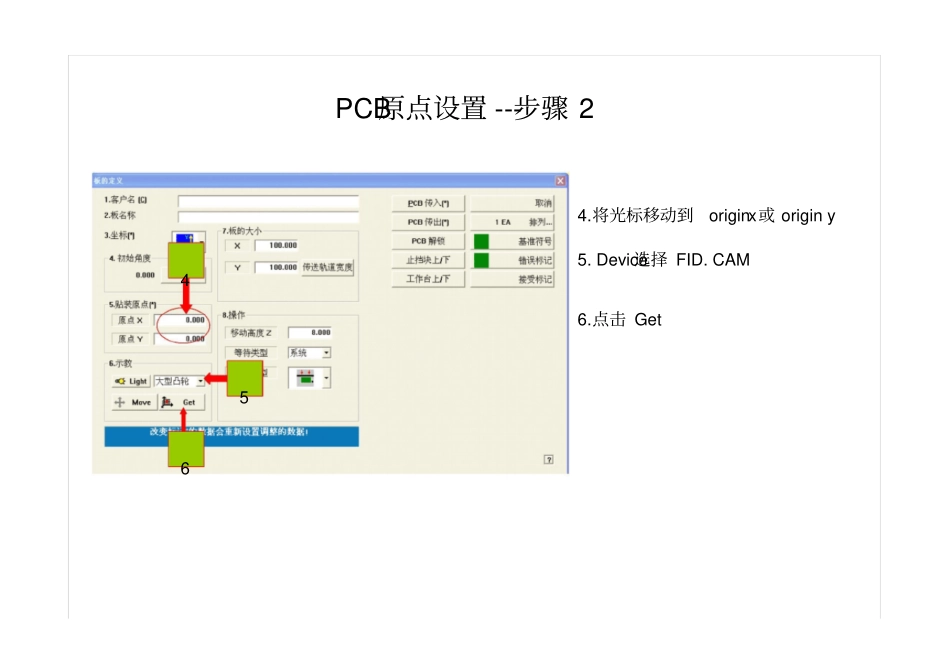

选择一个焊盘的直角位置,按下方向键使显示屏的十字架的交点指示在该直角的位置,(如下图的R127右下角)xy轴灯R127PCB原点设置---步骤24
将光标移动到originx或originy5
Device选择FID
点击Get563拼板设置---步骤1设置方法:1
点击Array[排列]1
设置拼板排列[ARRAY]拼板设置---步骤22
输入拼板数量(如5*1)xy3
点击Apply[应用]3拼板设置---步骤34
按动AXIS键,使XY灯亮5
按动MODE键,使JOG或BANG灯亮6
按下方向键使显示屏的十字架的交点指示在第二块PCB的R127的位置,如下图方向键工作模式第二块PCBR127xy轴灯拼板设置---步骤47810127
点击将光标选择到Array[数组]的No
Device选择FID
CAM拾取坐标的方法9
点击Get10
在R中输入角度11
重复6-10的步骤做出Array的No
3,4,5的位置12
点击OK[确定]4基准点设置---步骤1设置方法:1
点击FiducialMark[基准符号]1基准点设置---步骤22
在PositionType[位置类型]选择基准点类2型基准点设置---步骤33
按动AXIS键,使XY灯亮4
按动MODE键,使JOG或BANG灯亮5
按下方向键使显示屏的十字架的交点指示在第一个基准点的中心位置,如下图方向键xy轴灯基准点设置---步骤46
光标点到Mark67Position的No
