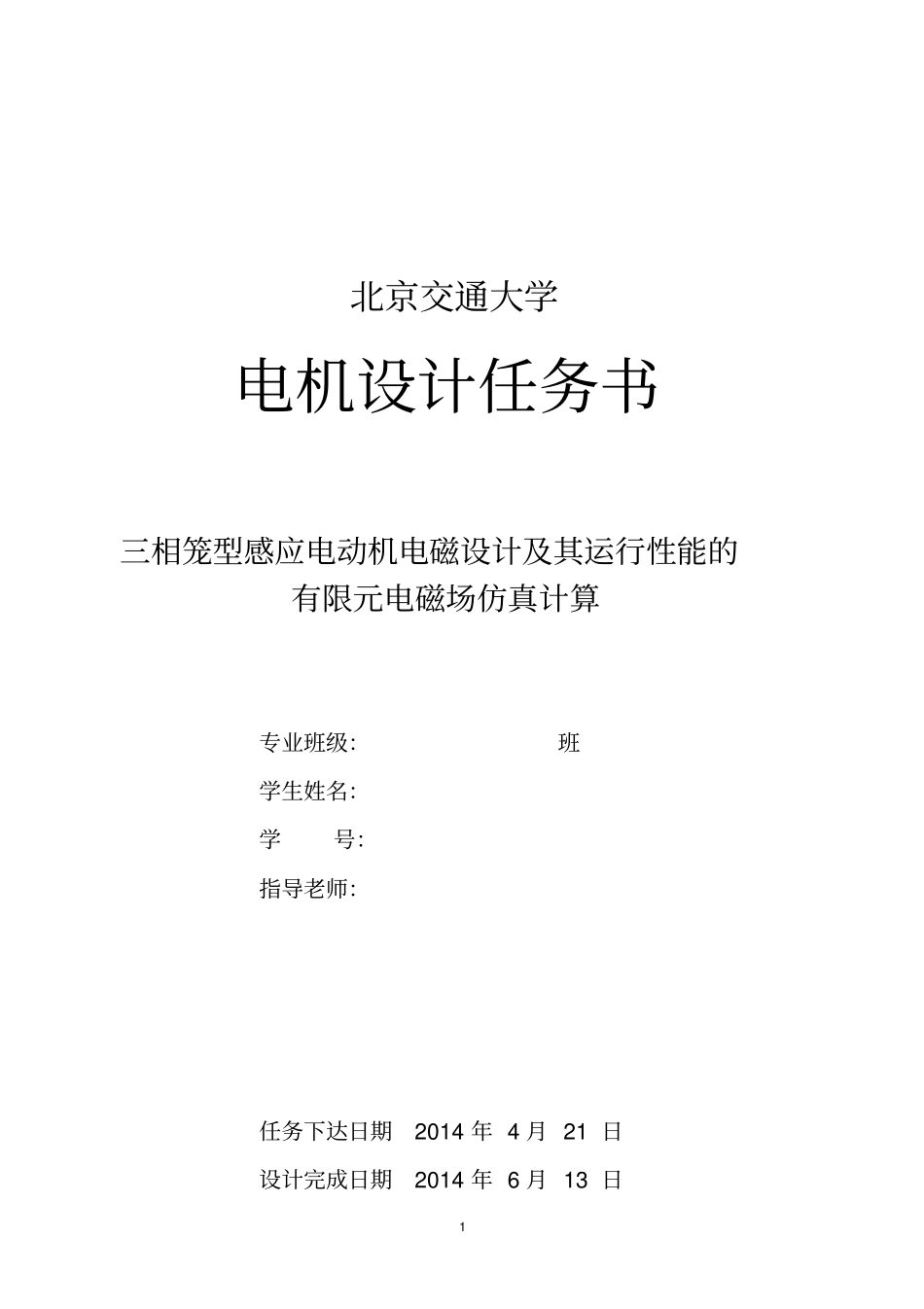

1北京交通大学电机设计任务书三相笼型感应电动机电磁设计及其运行性能的有限元电磁场仿真计算专业班级：班学生姓名：学号：指导老师：任务下达日期2014年4月21日设计完成日期2014年6月13日2一、课程设计的性质与目的《电机课程设计》的是电气工程及其自动化专业电机电器及其控制方向（本科）、电机制造（专科）专业的一个重要实践性教学环节，通过电机设计的学习及课程设计的训练，为今后从事电机设计工作、维护的人才打下良好的基础。电机设计课程设计的目的：一是让学生在学完该课程后，对电机设计工作过程有一个全面的、系统的了解。另一个是在设计过程培养学生分析问题、解决问题的能力，培养学生查阅表格、资料的能力，训练学生的绘图和阅图能力，为今后从事电机设计技术工作打下坚实的基础。二、设计内容1．在查阅有关资料的基础上，确定电机主要尺寸、槽配合，定、转子槽形及槽形尺寸。2．确定定、转子绕组方案。3．完成电机电磁设计计算方案。4．画出定、转子冲片图。5．完成说明书（16开，计算机打印或课程设计纸手写，计算机打印需提供纸质计算原稿）6.对已经完成的电磁设计方案建立有限元模型，利用ANSOFT软件进行运行性能的仿真计算，给出性能分析图表等。三、课程设计的基本要求1．求每位同学独立完成一种型号规格电机的全部电磁方案计算过程，并根据所算结果绘出定、转子冲片图。2．要求计算准确，绘出图形正确、整洁。3．要求学生在设计过程中能正确查阅有关资料、图表及公式。四、题目(算例)：Y132M-4额定数据与性能指标1、电机型号Y132M-42、额定功率PN=7.5千瓦3、额定频率fN=50赫4、额定电压及接法UN=380伏Δ5、极数2P=46、绝缘等级B7、力能指标：效率0.8530.878、功率因数cos.84o0.8539、最大转矩倍数2.2MT10、起动性能：起动电流倍数7stI,起动转矩倍数2.2stT五、设计题目题目1：Y132M1-6额定数据与性能指标1、电机型号Y132M1-62、额定功率PN=4千瓦3、额定频率fN=50赫4、额定电压及接法UN=380伏1-Δ5、极数2P=66、绝缘等级B7、力能指标：效率0.848、功率因数cos.77o9、最大转矩倍数2.0MT起动性能：起动电流倍数6.5stI,起动转矩倍数2.0stT主要尺寸10.21Dm10.148iDm0.14lm0.35mm20.048iDdm；123633ZZ定子槽形采用斜肩园底梨形槽：013.5bmm010.8hmm16.8sbmm，130o14.4srmm111211.5sshhmm转子采用斜肩平底槽：021bmm021hmm216.5sbmm222.6sbmm0230212220sshhmm题目2：Y132M2-6额定数据与性能指标1、电机型号Y132M2-62、额定功率PN=5.5千瓦3、额定频率fN=50赫4、额定电压及接法UN=380伏1-Δ5、极数2P=66、绝缘等级B7、力能指标：效率0.8538、功率因数cos.78o9、最大转矩倍数2.0MT起动性能：起动电流倍数6.5stI,起动转矩倍数2.0stT主要尺寸410.21Dm10.148iDm0.18lm0.35mm20.048iDdm；123633ZZ定子槽形采用斜肩园底梨形槽：013.5bmm010.8hmm16.8sbmm130o14.4srmm111211.5sshhmm；转子采用斜肩平底槽：021bmm021hmm216.5sbmm222.6sbmm0230212220sshhmm题目3：Y132M-4额定数据与性能指标1、电机型号Y132M-42、额定功率PN=7.5千瓦3、额定频率fN=50赫4、额定电压及接法UN=380伏1-Δ5、极数2P=46、绝缘等级B7、力能指标：效率0.878、功率因数cos.85o9、最大转矩倍数2.2MT起动性能：起动电流倍数7stI,起动转矩倍数2.2stT主要尺寸10.21Dm10.136iDm0.16lm0.4mm20.048iDdm；123632ZZ定子槽形采用斜肩园底梨形槽：013.5bmm010.5hmm16.7sbmm130o14.4srmm111214.5sshhmm转子采用斜肩平底槽：021bmm021hmm215.5sbmm223sbmm0230212225sshhmm题目4：Y132S-4额定数据与性能指标1、电机型号Y132S-42、额定功率PN=5.5千瓦3、额定频率fN=50赫4、额定电压及接法UN=380伏1-Δ5、极数2P=46、绝缘等级B7、力能指标：效率0.8538、功率因数cos.84o9、最大转矩倍数2.2MT起动性能：起动电流倍数7stI,起动转矩倍数2.2stT5主要尺寸10.21Dm10.136iDm0.115lm0.4mm20.048iDdm；123632ZZ定子槽形采用斜肩园底梨形槽：013.5bmm010.8hmm16.7sbmm130o14.4srmm111214.5sshhmm转子采用斜肩平底槽：021bmm020.5hmm215.5sbmm223sbmm0230212225sshhmm题目5：Y160M1-8额定数据与性能指标1、电机型号Y160M1-82、额定...
