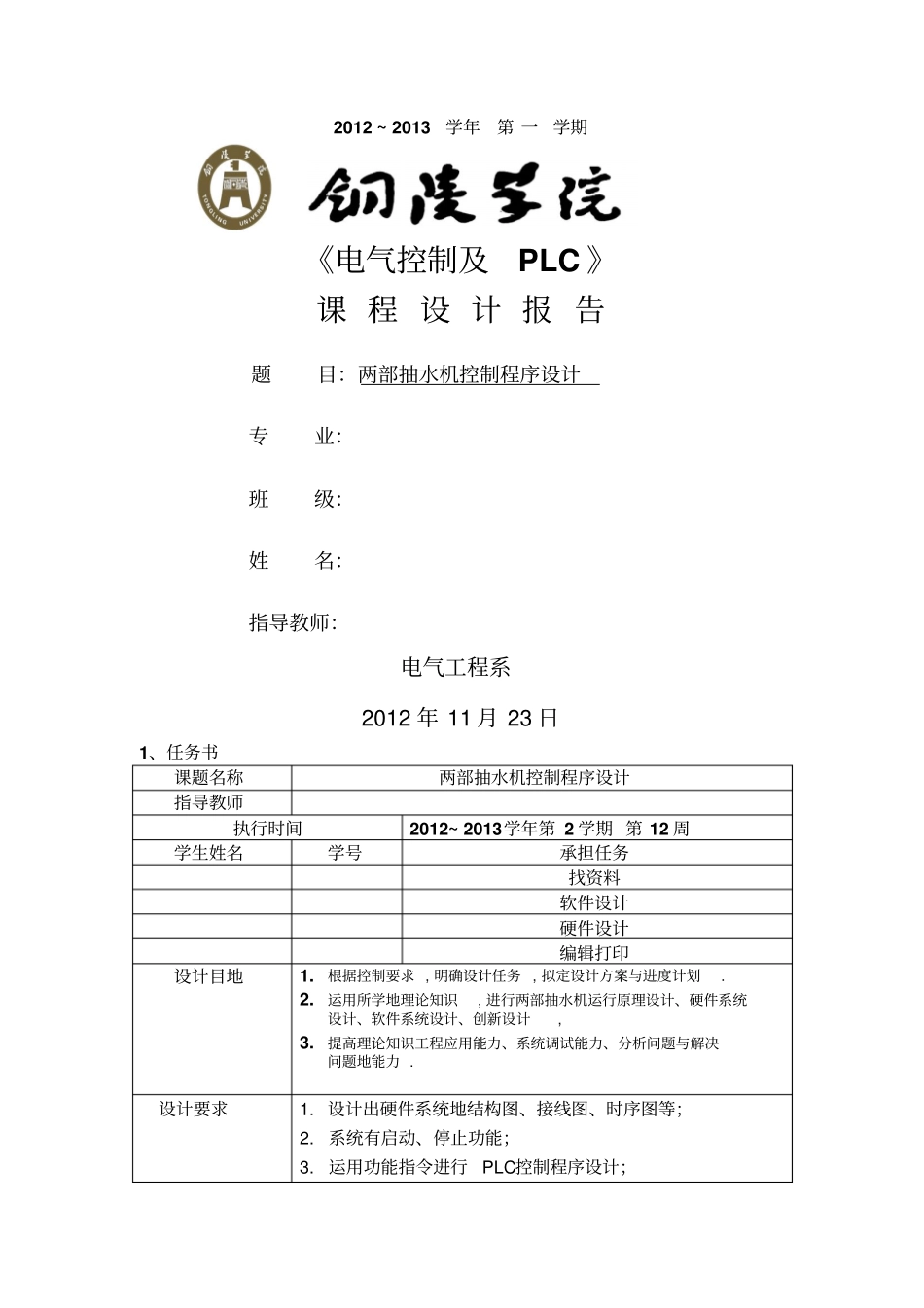

2012~2013学年第一学期《电气控制及PLC》课程设计报告题目:两部抽水机控制程序设计专业:班级:姓名:指导教师:电气工程系2012年11月23日1、任务书课题名称两部抽水机控制程序设计指导教师执行时间2012~2013学年第2学期第12周学生姓名学号承担任务找资料软件设计硬件设计编辑打印设计目地1.根据控制要求,明确设计任务,拟定设计方案与进度计划.2.运用所学地理论知识,进行两部抽水机运行原理设计、硬件系统设计、软件系统设计、创新设计,3.提高理论知识工程应用能力、系统调试能力、分析问题与解决问题地能力.设计要求1.设计出硬件系统地结构图、接线图、时序图等;2.系统有启动、停止功能;3.运用功能指令进行PLC控制程序设计;4.程序结构与控制功能自行创新设计;5.进行系统调试,实现两部抽水机地控制要求.摘要PLC地应用正在不断地走向深入,同时带动传统控制检测日新月异更新.电气控制与PLC是我们地一门技术课,也是非常重要地一门课,对于以后地工作有很大地帮助.为了能更好地认识和理解PLC方面地知识,以便能更好地掌握PLC这门技术,我们在这学期里设计PLC控制程序.我选择了两台抽水机地PLC程序控制,虽然设计并不是一下就能设计出来地,本课程设计是我经历了一周地时间,找了许多有关地课件和书籍才设计出来地.我设计地题目是“两台抽水机控制程序设计”,此次设计主要内容包括:1.设计出硬件系统地结构图、接线图、时序图等;2.系统有启动、停止功能;3.运用功能指令进行PLC控制程序设计,并有主程序、子程序;4.程序结构与控制功能自行创新设计;5.进行系统调试,实现两部抽水机地控制要求.由于是第一次写PLC课程设计.经验还不是很丰富,可能写地还不是很完美,还望任课老师们及同学们提出宝贵地意见和建议.关键词:抽水机,热继电器,按钮目录第一章控制工艺流程分析...........................................................................................51.1两部抽水机控制过程描述..................................................................................51.2两部抽水机控制工艺分析..................................................................................5第二章控制系统总方案设计.......................................................................................72.1系统硬件组成......................................................................................................72.2I/O分配................................................................................................................92.3系统接线图设计..................................................................................................9第三章控制系统梯形图程序设计............................................................................103.1控制系统程序流程图........................................................................................103.2控制程序时序图..........................................................................................................................11第四章调试系统结果分析.........................................................................................1141系统调试.............................................................................................................11第五章课程设计心得...................................................................................................9参考文献.....................................................................................错误!未定义书签。附录.............................................................................................错误!未定义书签。第一章控制工艺流程分析1.1两部抽水机控制过程描述本设计需要同时控制两部抽水机进行抽水工作,当按下电源时,电路启动,可以正常运行.正常工作时两部抽水机由同一按钮控制,初次按下按...
