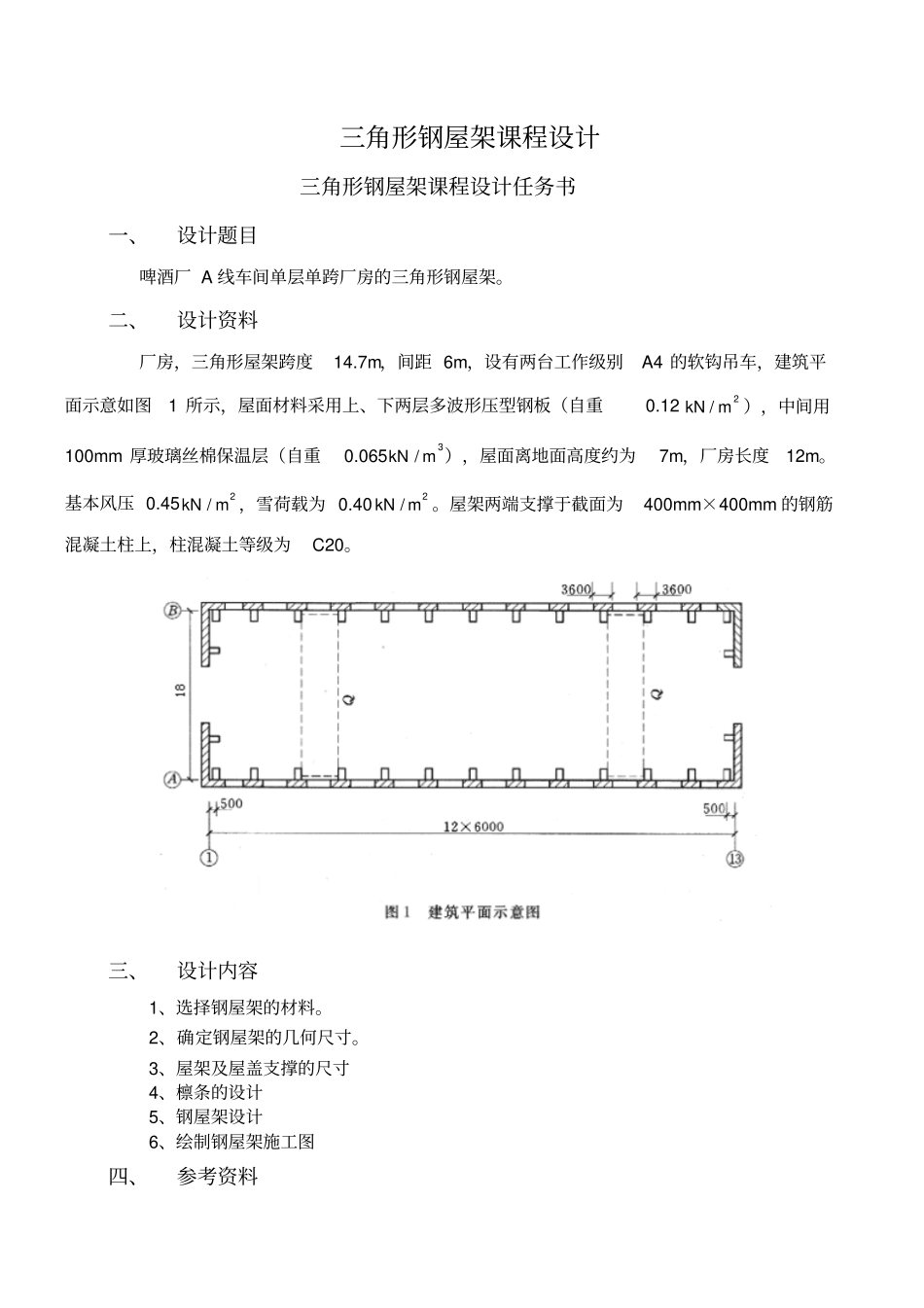

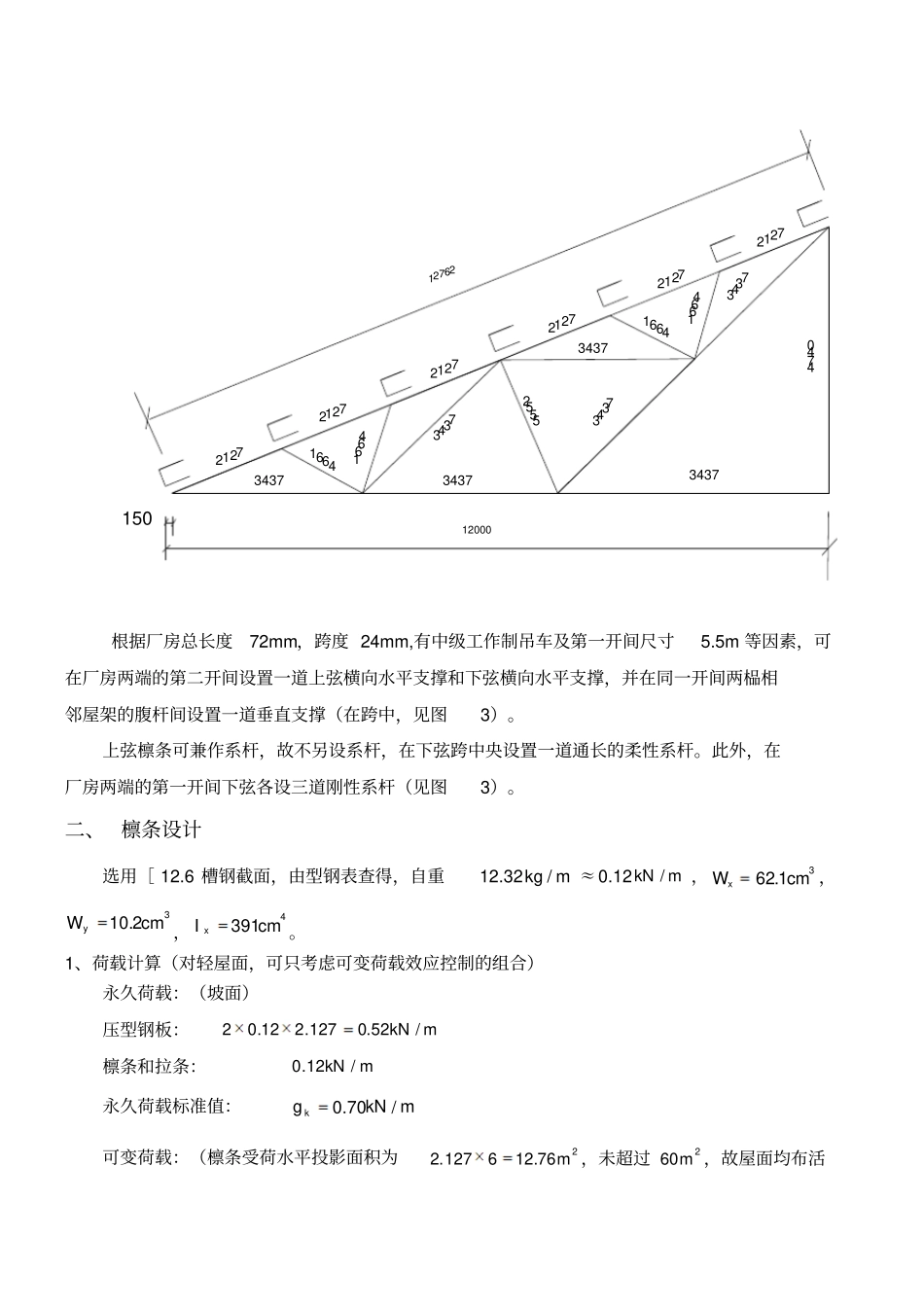

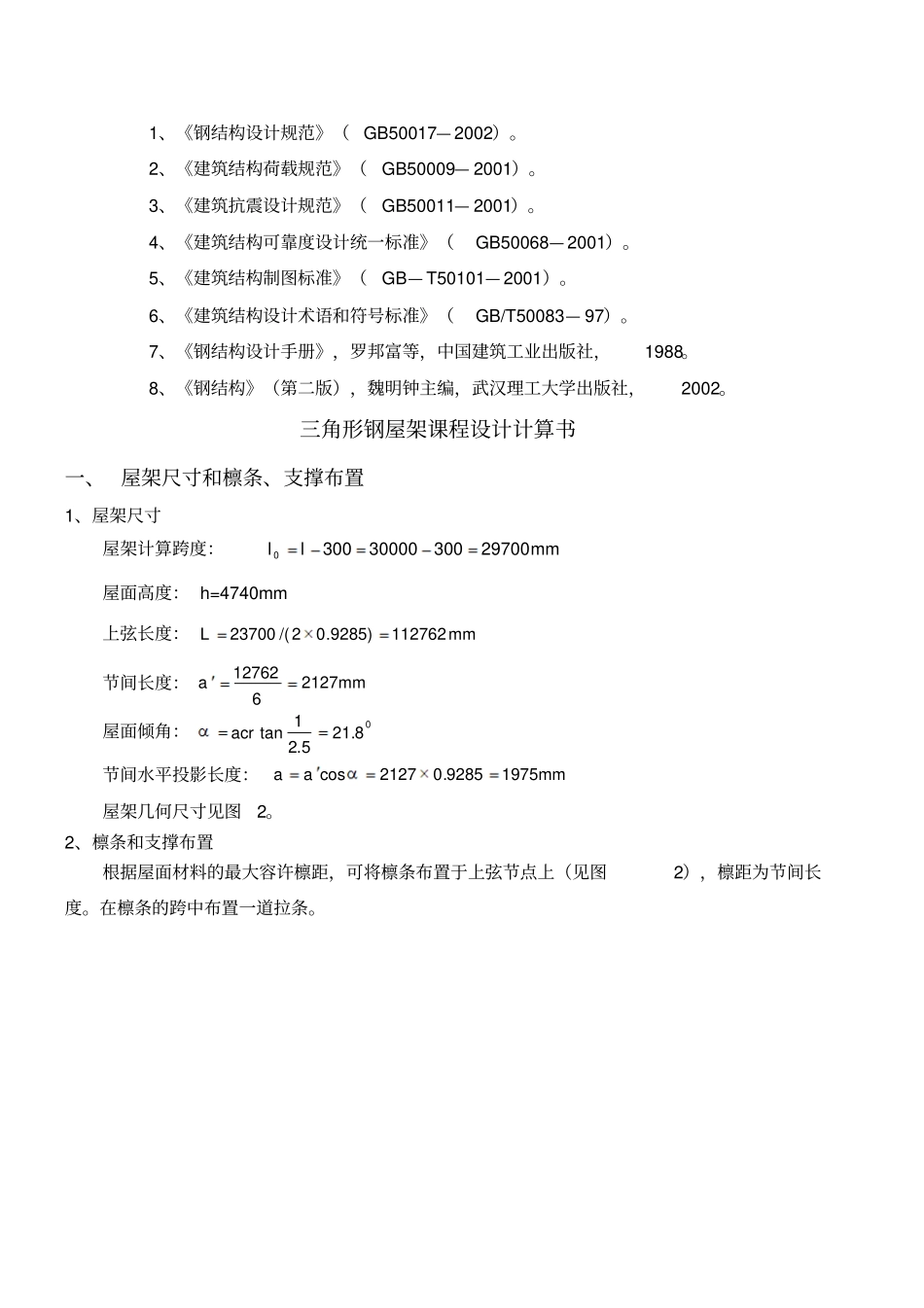

三角形钢屋架课程设计三角形钢屋架课程设计任务书一、设计题目啤酒厂A线车间单层单跨厂房的三角形钢屋架。二、设计资料厂房，三角形屋架跨度14.7m，间距6m，设有两台工作级别A4的软钩吊车，建筑平面示意如图1所示，屋面材料采用上、下两层多波形压型钢板（自重0.122/mkN），中间用100mm厚玻璃丝棉保温层（自重0.0653/mkN），屋面离地面高度约为7m，厂房长度12m。基本风压0.452/mkN，雪荷载为0.402/mkN。屋架两端支撑于截面为400mm×400mm的钢筋混凝土柱上，柱混凝土等级为C20。三、设计内容1、选择钢屋架的材料。2、确定钢屋架的几何尺寸。3、屋架及屋盖支撑的尺寸4、檩条的设计5、钢屋架设计6、绘制钢屋架施工图四、参考资料1、《钢结构设计规范》（GB50017—2002）。2、《建筑结构荷载规范》（GB50009—2001）。3、《建筑抗震设计规范》（GB50011—2001）。4、《建筑结构可靠度设计统一标准》（GB50068—2001）。5、《建筑结构制图标准》（GB—T50101—2001）。6、《建筑结构设计术语和符号标准》（GB/T50083—97）。7、《钢结构设计手册》，罗邦富等，中国建筑工业出版社，1988。8、《钢结构》（第二版），魏明钟主编，武汉理工大学出版社，2002。三角形钢屋架课程设计计算书一、屋架尺寸和檩条、支撑布置1、屋架尺寸屋架计算跨度：mmll29700300300003000屋面高度：h=4740mm上弦长度：mmL112762)9285.02/(23700节间长度：mma2127612762屋面倾角：08.215.21tanacr节间水平投影长度：mmaa19759285.02127cos屋架几何尺寸见图2。2、檩条和支撑布置根据屋面材料的最大容许檩距，可将檩条布置于上弦节点上（见图2），檩距为节间长度。在檩条的跨中布置一道拉条。12762212734373437343734373437255534371664166416641664474015012000212721272127212721273437根据厂房总长度72mm，跨度24mm,有中级工作制吊车及第一开间尺寸5.5m等因素，可在厂房两端的第二开间设置一道上弦横向水平支撑和下弦横向水平支撑，并在同一开间两榀相邻屋架的腹杆间设置一道垂直支撑（在跨中，见图3）。上弦檩条可兼作系杆，故不另设系杆，在下弦跨中央设置一道通长的柔性系杆。此外，在厂房两端的第一开间下弦各设三道刚性系杆（见图3）。二、檩条设计选用［12.6槽钢截面，由型钢表查得，自重12.32mkg/≈0.12mkN/，31.62cmWx，32.10cmWy，4391cmIx。1、荷载计算（对轻屋面，可只考虑可变荷载效应控制的组合）永久荷载：（坡面）压型钢板：mkN/52.0127.212.02檩条和拉条：mkN/12.0永久荷载标准值：mkNgk/70.0可变荷载：（檩条受荷水平投影面积为276.126127.2m，未超过260m，故屋面均布活荷载取2/5.0mkN，大于雪荷载，故不考虑雪荷载。）mkNqk/99.09285.0127.25.0cos127.25.0檩条均布荷载设计值：mkNqgqKQKG/23.299.04.170.02.1＋＋mkNqqmkNqqyx/83.03714.023.2sin/07.29285.023.2cos2、强度验算弯矩设计值（见图4）：mkNlqMxx32.9607.2818122mkNlqMyy93.0)26(83.081)2(8122（因此在檩条的跨中设置了一道拉条）檩条的最大应力（拉应力）位于槽钢下翼缘的肢尖处。nyyynxxxWMWM＋3336102.102.11093.0101.6205.11032.922/215/219mmNfmmN相差不大，可忽略不计3、刚度验算只验算垂直于屋面方向的挠度。荷载标准值：mkNqgKK/02.299.003.1cos)()(GGyKKqgqgmkN/88.19285.002.2EIlqglvyKK3)(384515011831103911006.2600088.13845433因有拉条，不必验算整体稳定性。故选用［12.6槽钢檩条能满足要求。三、屋架节点荷载计算1、永久荷载（水平投影面）压型钢板：2/26.09285.0/12.02mkN檩条和拉条：2/06.0975.1/12.0mkN屋架和支撑自重：2/38.024011.012.0011.012.0mkNL水平投影面永久荷载标准值：2/70.0mkNgk2、屋面活荷载屋面活荷载为2/5.0mkN。3、风荷载风荷载高度变化系数为1.25，屋面迎风面得体型系数为－0.328，背风面为－0.5，所以负风压的设计值（垂直于屋面）为迎风面：21/17.03.0328.025.14.1mkN背风面：22/26.03.05.025.14.1mkN1和2均小于永久荷载（荷载分项系数取1.0）垂直于屋面的分量2/53.09285.057.0mkN，所以永久荷载与风荷载联合作用下不会使杆件的内力变号，故风荷载产生的内力的影响不予考虑。4、屋架上弦在...
