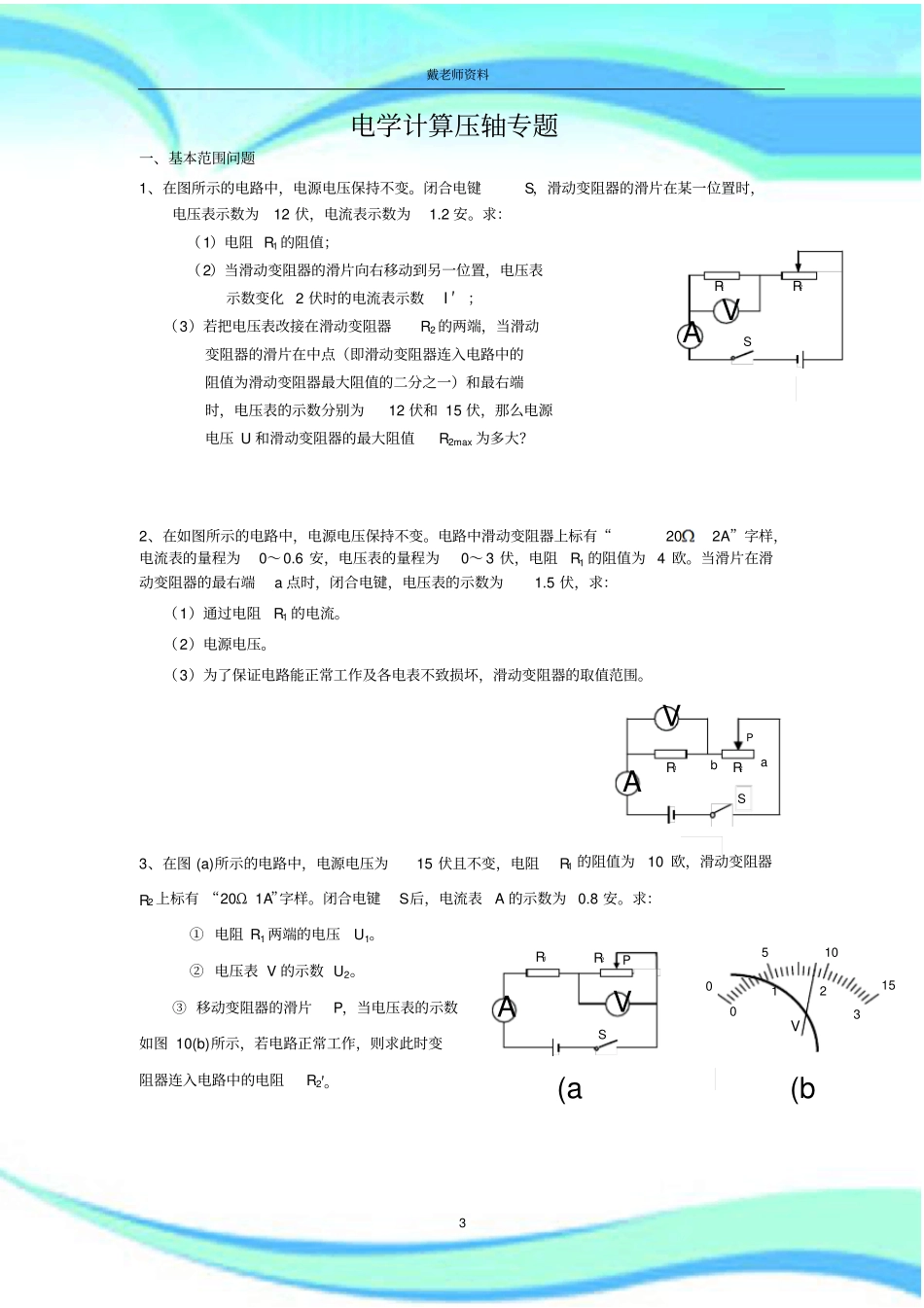

上海中考电路专题汇总2————————————————————————————————作者：————————————————————————————————日期：戴老师资料3电学计算压轴专题一、基本范围问题1、在图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器的滑片在某一位置时，电压表示数为12伏，电流表示数为1.2安。求：（1）电阻R1的阻值；（2）当滑动变阻器的滑片向右移动到另一位置，电压表示数变化2伏时的电流表示数I′；（3）若把电压表改接在滑动变阻器R2的两端，当滑动变阻器的滑片在中点（即滑动变阻器连入电路中的阻值为滑动变阻器最大阻值的二分之一）和最右端时，电压表的示数分别为12伏和15伏，那么电源电压U和滑动变阻器的最大阻值R2max为多大？2、在如图所示的电路中，电源电压保持不变。电路中滑动变阻器上标有“202A”字样，电流表的量程为0～0.6安，电压表的量程为0～3伏，电阻R1的阻值为4欧。当滑片在滑动变阻器的最右端a点时，闭合电键，电压表的示数为1.5伏，求：（1）通过电阻R1的电流。（2）电源电压。（3）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。3、在图(a)所示的电路中，电源电压为15伏且不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω1A”字样。闭合电键S后，电流表A的示数为0.8安。求：①电阻R1两端的电压U1。②电压表V的示数U2。③移动变阻器的滑片P，当电压表的示数如图10(b)所示，若电路正常工作，则求此时变阻器连入电路中的电阻R2′。SPR2VAR1baAR2VR1S(aAR1PR2SV(b0123V105015戴老师资料44、如图（a）所示电路，电源电压保持不变，滑动变阻器R2上标有“502A”字样，闭合电键后，当滑片位于中点位置时，电流表A1和A2的示数均如图（b）所示，求：①电源电压；②R1的阻值；③不改变各电表量程，在电路安全工作的情况下，移动滑片使电流表A2与A1的示数的比值变大，当比值达到最大时，R2连入电路的电阻值是多少？电流表A2与A1的示数的比值是多少？5、在图所示的电路中，电源电压为6伏且不变．电阻R1的阻值为50欧，滑动变阻器R2上标有“20Ω2A”字样．闭合电键S，电流表A1的示数为0.52安．已知电流表A1的“0～3A”量程档损坏．（1）求通过电阻R1的电流．（2）求变阻器R2连入电路的阻值．（3）若要使电流表A2与电流表A1的比值变小，变阻器的滑片P应继续向移动（选填“左”或“右”）．现有阻值为15欧、30欧和60欧的三个电阻，请从中选择一个来替换电阻R1，然后移动变阻器滑片P，使电流表A2与电流表A1的比值最小，且电路能正常工作．①应选择的电阻阻值为欧．②通过计算求出电流表A2与电流表A1的最小比值．6、在图所示的电路中，R1的阻值为20欧，滑动变阻器R2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安。求：（1）电源电压。（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R1消耗的电功率。（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R1，要求闭合电键S，在移动滑动变阻器滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路能正常工作。①应选用欧的电阻代替电阻R1。AARPRPVAR2R1S戴老师资料5②通过计算求出满足题目要求滑动变阻器R2的使用范围。7、在图所示的电路中，电源电压为20伏且不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“202A”字样。闭合电键S，电流表的示数为0.5安。求：①电阻R1两端的电压U1。②电阻R1消耗的功率P1。③现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R1，同时将一电压表接入电路中，要求：在移动变阻器滑片P的过程中，两电表的指针均能达到某量程的满刻度处（在这过程中电表位置及量程都不能改变），且电路能正常工作。满足以上条件时：第一，替换电阻的阻值为_________欧。第二，电流表选择__________量程、电压表选择_________量程；电压表接到__________处（选填“ab”、“bc”或“ac”）。第三，计算出滑动变阻器接入电路的阻值范围（要有计算过程）。8、在图所示的...
