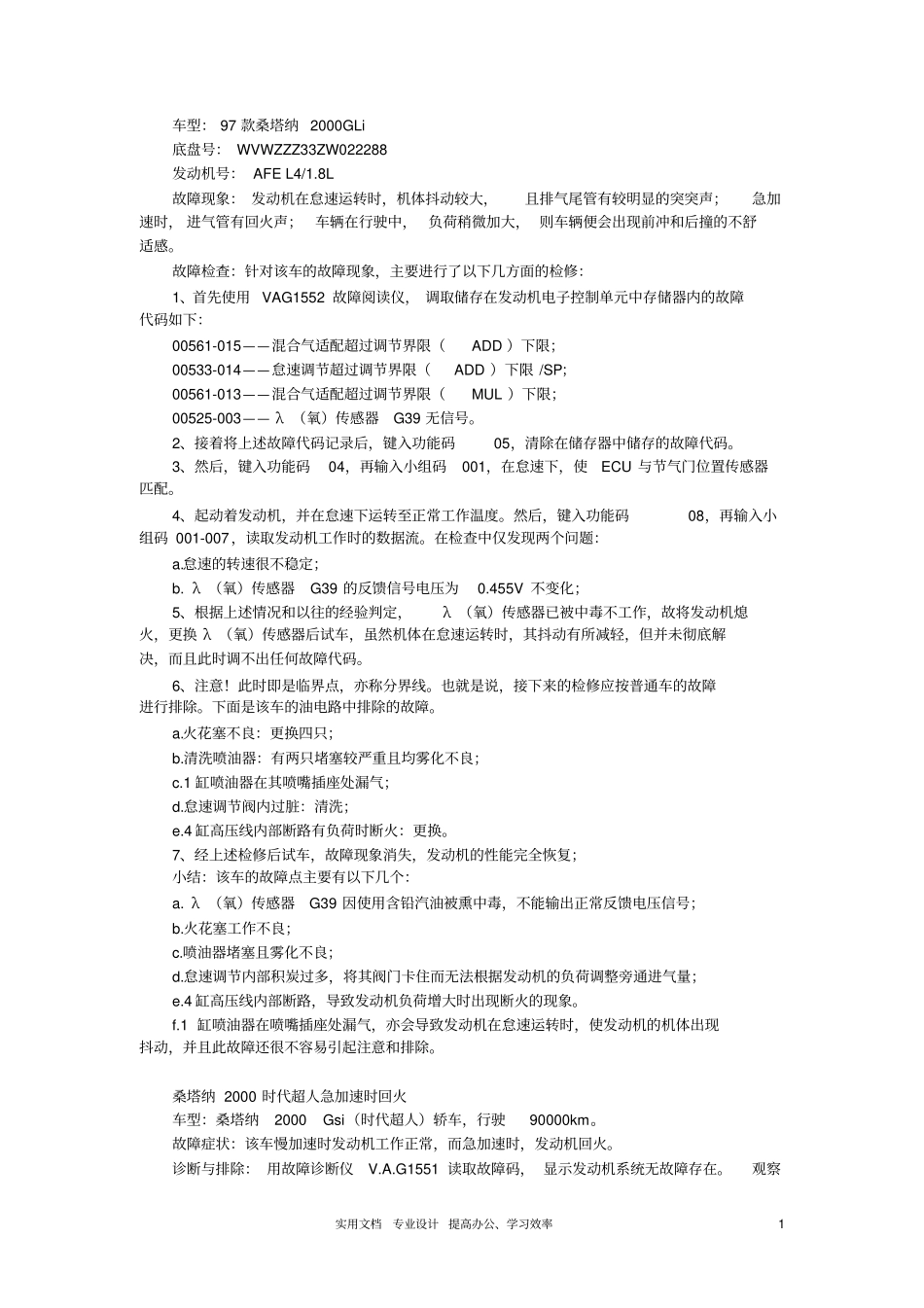

实用文档专业设计提高办公、学习效率1车型：97款桑塔纳2000GLi底盘号：WVWZZZ33ZW022288发动机号：AFEL4/1.8L故障现象：发动机在怠速运转时，机体抖动较大，且排气尾管有较明显的突突声；急加速时，进气管有回火声；车辆在行驶中，负荷稍微加大，则车辆便会出现前冲和后撞的不舒适感。故障检查：针对该车的故障现象，主要进行了以下几方面的检修：1、首先使用VAG1552故障阅读仪，调取储存在发动机电子控制单元中存储器内的故障代码如下：00561-015——混合气适配超过调节界限（ADD）下限；00533-014——怠速调节超过调节界限（ADD）下限/SP；00561-013——混合气适配超过调节界限（MUL）下限；00525-003——λ（氧）传感器G39无信号。2、接着将上述故障代码记录后，键入功能码05，清除在储存器中储存的故障代码。3、然后，键入功能码04，再输入小组码001，在怠速下，使ECU与节气门位置传感器匹配。4、起动着发动机，并在怠速下运转至正常工作温度。然后，键入功能码08，再输入小组码001-007，读取发动机工作时的数据流。在检查中仅发现两个问题：a.怠速的转速很不稳定；b.λ（氧）传感器G39的反馈信号电压为0.455V不变化；5、根据上述情况和以往的经验判定，λ（氧）传感器已被中毒不工作，故将发动机熄火，更换λ（氧）传感器后试车，虽然机体在怠速运转时，其抖动有所减轻，但并未彻底解决，而且此时调不出任何故障代码。6、注意！此时即是临界点，亦称分界线。也就是说，接下来的检修应按普通车的故障进行排除。下面是该车的油电路中排除的故障。a.火花塞不良：更换四只；b.清洗喷油器：有两只堵塞较严重且均雾化不良；c.1缸喷油器在其喷嘴插座处漏气；d.怠速调节阀内过脏：清洗；e.4缸高压线内部断路有负荷时断火：更换。7、经上述检修后试车，故障现象消失，发动机的性能完全恢复；小结：该车的故障点主要有以下几个：a.λ（氧）传感器G39因使用含铅汽油被熏中毒，不能输出正常反馈电压信号；b.火花塞工作不良；c.喷油器堵塞且雾化不良；d.怠速调节内部积炭过多，将其阀门卡住而无法根据发动机的负荷调整旁通进气量；e.4缸高压线内部断路，导致发动机负荷增大时出现断火的现象。f.1缸喷油器在喷嘴插座处漏气，亦会导致发动机在怠速运转时，使发动机的机体出现抖动，并且此故障还很不容易引起注意和排除。桑塔纳2000时代超人急加速时回火车型：桑塔纳2000Gsi（时代超人）轿车，行驶90000km。故障症状：该车慢加速时发动机工作正常，而急加速时，发动机回火。诊断与排除：用故障诊断仪V.A.G1551读取故障码，显示发动机系统无故障存在。观察实用文档专业设计提高办公、学习效率2各传感器的数据显示，冷却液温度传感器、节流阀位置传感器、氧传感器、空气流量计等的数据与维修手册上的数据均一致。在这种情况下，判断电控系统无故障存在。检测汽油泵的压力正常。检查高压线、火花塞也正常。将喷油嘴拆下，发现喷油嘴有少量积炭结焦，将喷油嘴清洗，故障仍然存在。最后又检测了气缸压力，也正常。能引起回火的因素都检查了，故障没排除，回过头来，再对故障仔细分析一下：该车机械部分正常，发动机回火说明混合气稀。故障诊断仪读取的数据中，氧传感器信号和空气流量计信号可以反映混合气的稀浓，而仪器上显示的这两个信号值正常。但仔细考虑一下，它们反映的是怠速时混合气的情况，急加速时呢？急加速时氧传感器的信号无法观察，只能观察空气流量计的信号了。检测该车怠速时空气流量计的信号为2~5g/s，慢加速可升至12g/s左右，急加油门时只能达到15~17g/s，松油门时却能达到40g/s左右。加速时的数据，维修手册上没有，找一辆工作正常的桑塔纳2000Gsi轿车，检测发现怠速时空气流量计的信号为2~5g/s，慢加速时为14g/s左右，急加油能达到40g/s，说明故障在空气流量传感器。更换传感器后，故障排除。该车是由于空气流量计而造成的故障，急加速时空气流量计传给发动机电脑的信号显示发动机进气量少，发动机电脑控制喷油嘴喷出的油量减少，引起混合气过稀，发动机回火。发动机控制电脑检测的是怠速时空气流量计的数据，而该车此数据正常，所以用诊断仪检测发动机电控系统无故障码。维修...
