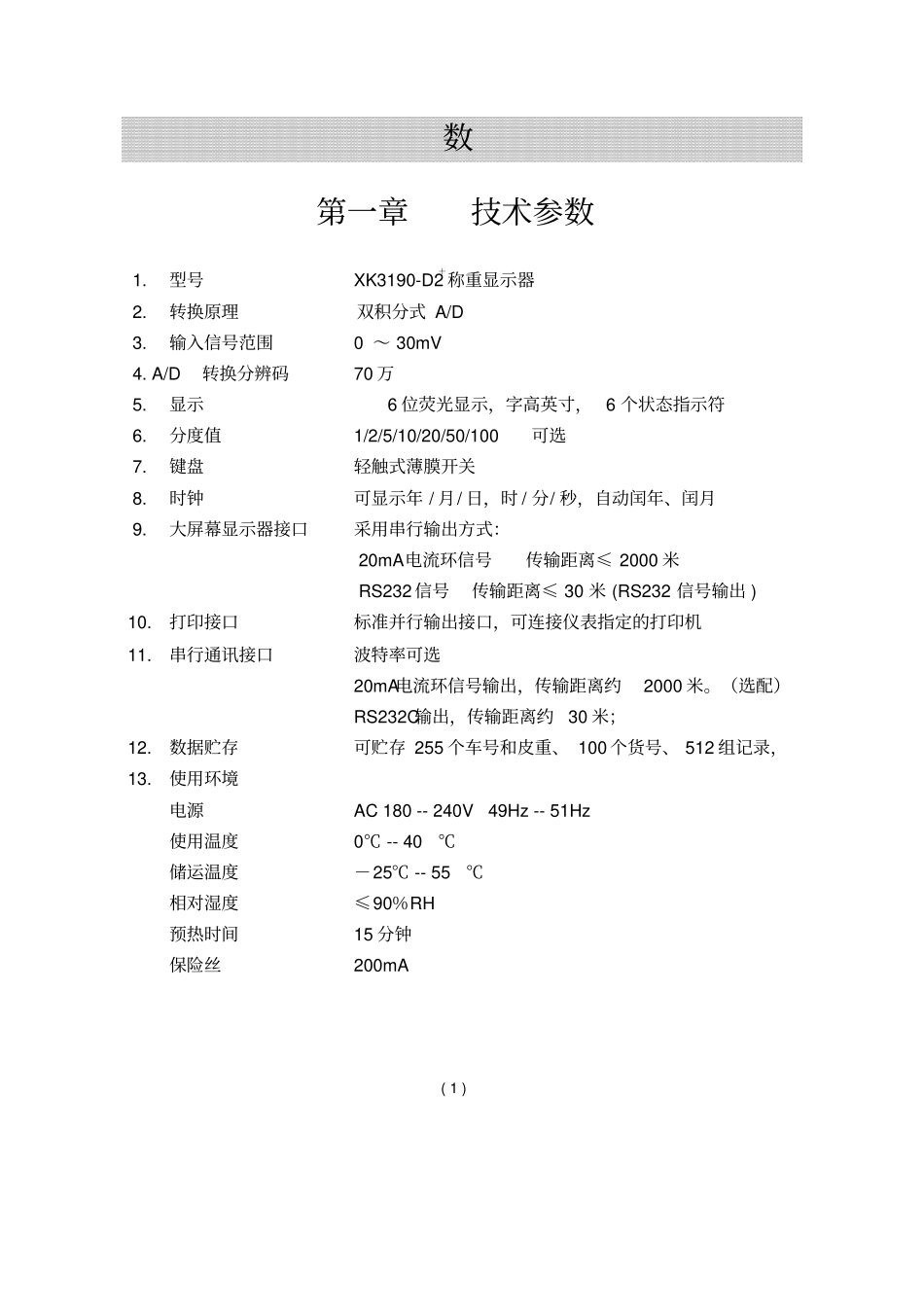

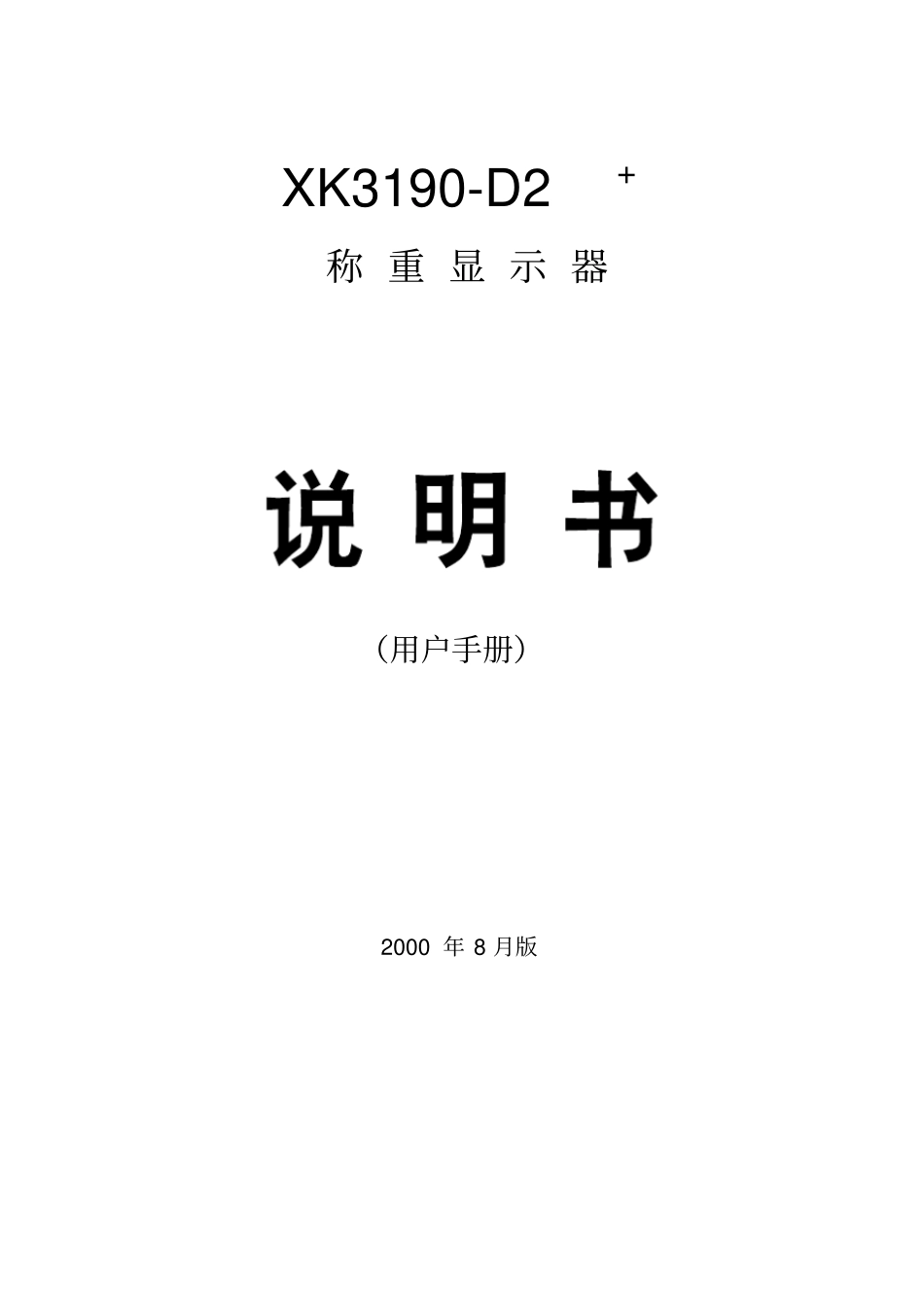

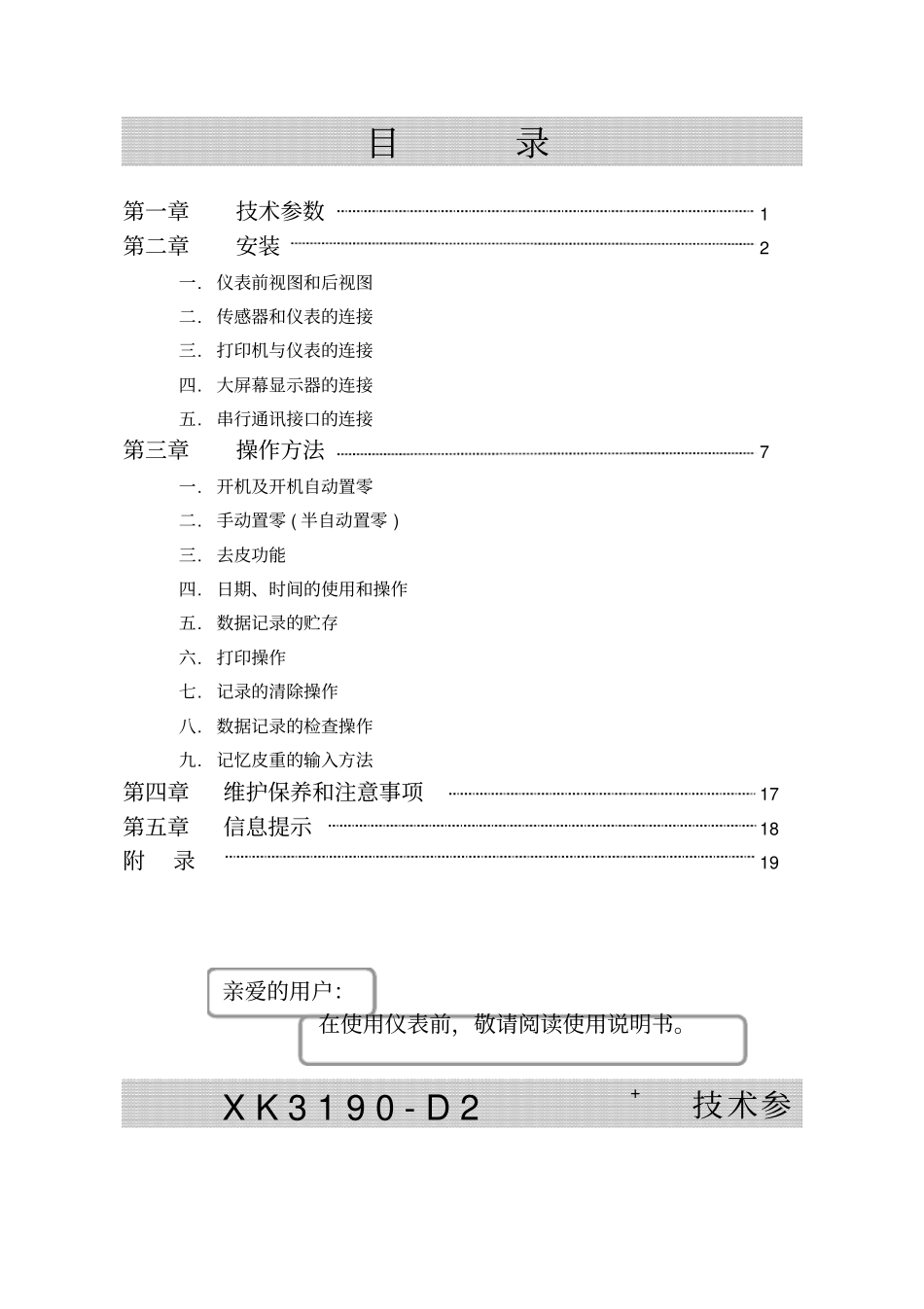

XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数1第二章安装2一.仪表前视图和后视图二.传感器和仪表的连接三.打印机与仪表的连接四.大屏幕显示器的连接五.串行通讯接口的连接第三章操作方法7一.开机及开机自动置零二.手动置零(半自动置零)三.去皮功能四.日期、时间的使用和操作五.数据记录的贮存六.打印操作七.记录的清除操作八.数据记录的检查操作九.记忆皮重的输入方法第四章维护保养和注意事项17第五章信息提示18附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。XK3190-D2+技术参数第一章技术参数1.型号XK3190-D2＋称重显示器2.转换原理双积分式A/D3.输入信号范围0～30mV4.A/D转换分辨码70万5.显示6位荧光显示，字高英寸，6个状态指示符6.分度值1/2/5/10/20/50/100可选7.键盘轻触式薄膜开关8.时钟可显示年/月/日，时/分/秒，自动闰年、闰月9.大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米(RS232信号输出)10.打印接口标准并行输出接口，可连接仪表指定的打印机11.串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。（选配）RS232C输出，传输距离约30米；12.数据贮存可贮存255个车号和皮重、100个货号、512组记录，13.使用环境电源AC180--240V49Hz--51Hz使用温度0℃--40℃储运温度－25℃--55℃相对湿度≤90％RH预热时间15分钟保险丝200mA(1)XK3190-D2+安装联接第二章安装联接一.仪表前视图和后视图:123单位：千克货号车号标定检查456贮存打印补充打印报表打印输入789累计打印打印设置预置皮重称重自动日期时间稳定去皮零位0清除F1去皮置零日期时间存皮重开关(图2－1)前视图(25芯)(15芯)(9芯)打印输出口RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2)后视图(2)XK3190-D2+安装联接二.传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。图2-3标注了各引脚的意义。2.如果使用四芯屏蔽电缆必须将+E与+S、-E与-S短接。3.▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。4.▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。显示器端传感器端-E-S屏蔽?+E＋供?+S桥??????-S－电?????-E源?+IN输+E+S-IN+IN?-IN出?屏蔽信号(图2-3)传感器连接图三.打印机与仪表的连接1.打印机接口采用标准的并行输出,接插件采用25芯RS232插头座,其各引脚的定义见图2-4。STD0D1D2D3D4D5D6D7BUSY12345678910111213141516171819202122232425INIT信号地(图2-4)打印机接口信号·(3)XK3190-D2+安装联接2.打印须知：▲！打印功能必须在设置后，方可投入正常使用。▲！仪表打印端口输出引线与打印机联接必须准确无误，须使用专用的打印联接线。倘若联接错误，将损坏仪表输出端口或打印机输入端口，甚至损坏仪表和打印机。▲！在使用打印机时，必须先将联接线准确联接，再接通仪表电源，最后开启打印机电源；结束使用时，必须先关闭打印机电源，再切断仪表电源，最后取下联接线。倘若顺序颠倒，可能损坏仪表和打印机。敬请注意！再注意！！▲！由于打印机品种繁多，性能不完全相同，与仪表兼容性不一，敬请选用推荐型号的打印机。▲！打印机的信号地严禁与电源地联接！否则将损坏仪表和打印机。四.大屏幕与仪表的连接使用▲！仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。1.大屏幕显示接口采用15芯RS232插头座(与串行通讯口共用一只插座),其引脚意义见图(2-5)中9、10脚。(此方式为电流环输出方式，产品出厂时联接线的标准接法)（电流环通讯信号选配）RS232C通讯信号+IN-IN+OUT-OUTRXDTXD信号地123456789101112131415+OUT-OUT+5V标定控制大屏幕显示输出+12V－12VTX（选配）大...
