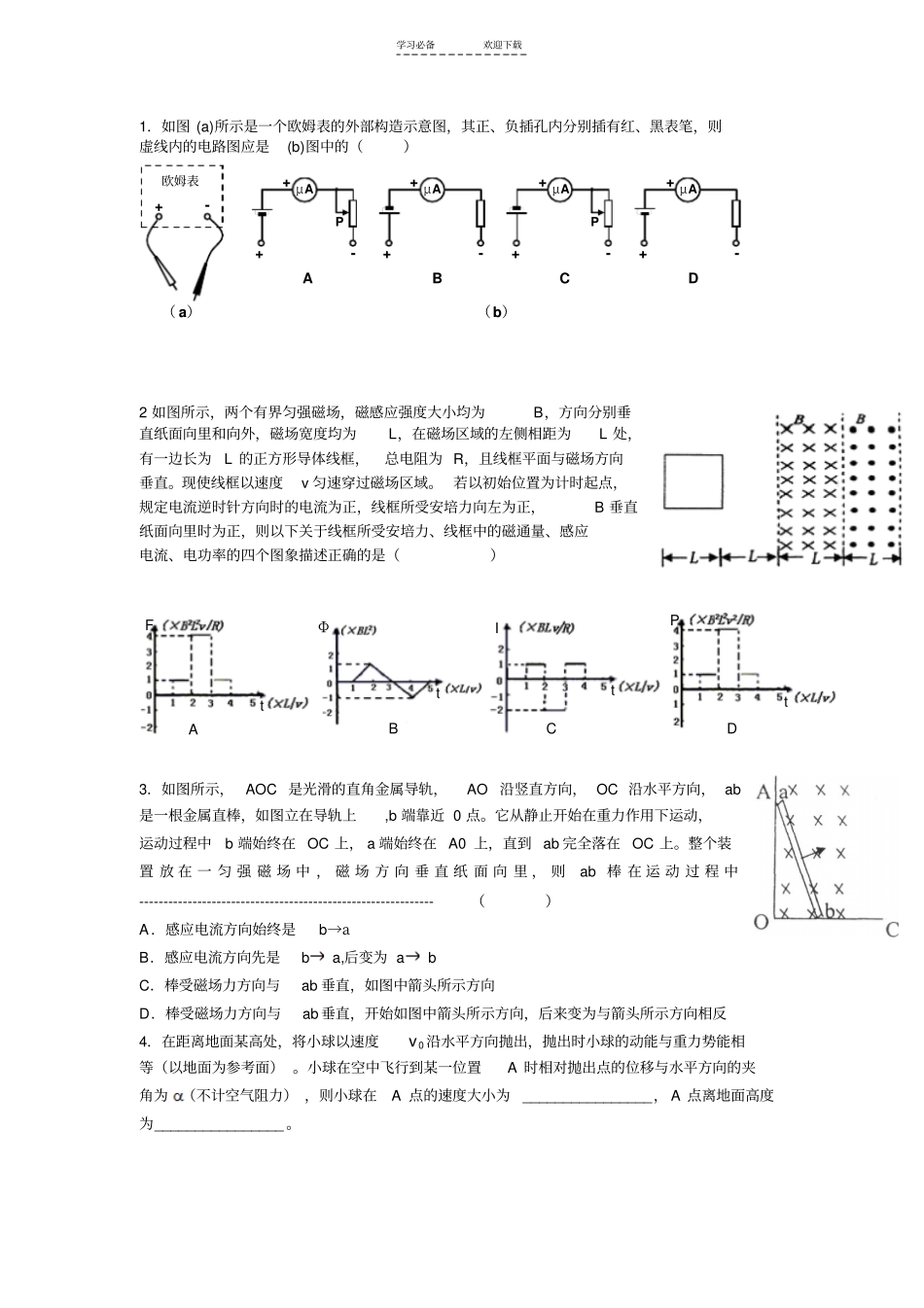

学习必备欢迎下载+μA+-P+μA+-P+μA+-+μA+-ABCD（b）（a）+-欧姆表1．如图(a)所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的（）2如图所示，两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，在磁场区域的左侧相距为L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直。现使线框以速度v匀速穿过磁场区域。若以初始位置为计时起点，规定电流逆时针方向时的电流为正，线框所受安培力向左为正，B垂直纸面向里时为正，则以下关于线框所受安培力、线框中的磁通量、感应电流、电功率的四个图象描述正确的是（）3．如图所示，AOC是光滑的直角金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属直棒，如图立在导轨上,b端靠近0点。它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在A0上，直到ab完全落在OC上。整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中-------------------------------------------------------------（）A．感应电流方向始终是b→aB．感应电流方向先是ba,后变为abC．棒受磁场力方向与ab垂直，如图中箭头所示方向D．棒受磁场力方向与ab垂直，开始如图中箭头所示方向，后来变为与箭头所示方向相反4．在距离地面某高处，将小球以速度0v沿水平方向抛出，抛出时小球的动能与重力势能相等（以地面为参考面）。小球在空中飞行到某一位置A时相对抛出点的位移与水平方向的夹角为（不计空气阻力），则小球在A点的速度大小为________________，A点离地面高度为________________。IFΦPttttABCD学习必备欢迎下载5．如图所示，两个水平相对放置的固定气缸有管道相通，轻质活塞a、b用钢性轻杆固连，可在气缸内无摩擦地移动，两活塞面积分别为Sa和Sb，且Sa＜Sb。缸内及管中封有一定质量的气体，整个系统处于平衡状态，大气压强不变。现令缸内气体的温度缓慢升高一点，则系统再次达到平衡状态时（）（A）活塞向右移动了一点，缸内气体压强增大（B）活塞的位置没有改变，缸内气体压强增大（C）活塞向左移动了一点，缸内气体压强不变（D）活塞向右移动了一点，缸内气体压强不变6．如图，一列沿x轴正方向传播的简谐横波，振幅为4cm，波速为2m/s，在波的传播方向上两质点A、B的平衡位置相距0.8m（小于一个波长）。当质点A在波谷位置时，质点B在x轴上方与x轴相距2cm的位置，则（）A．此波的波长可能为0.6mB．此波的周期可能为1.2sC．从此时刻起经过0.7s，B点可能在波峰位置D．从此时刻起经过0.7s，B点可能在波谷位置7、如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中[]A．导体框中产生的感应电流方向相同B．导体框中产生的焦耳热相同C．导体框ad边两端电势差相同D．通过导体框截面的电量相同1.（16分）如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计。导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻。有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T。将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好。现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行。（取g=10m/s2，sin37°=0.6，cos37°=0.8）。求：（1）金属棒与导轨间的动摩擦因数μ（2）cd离NQ的距离s（3）金属棒滑行至cd处的过程中，电阻R上产生的热量（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）。aMPNB0bQθRcd图甲v/(m·s-1)Oa/(m·s-2)22图乙abOABx0.8mabdc3vv学习必备欢迎下载2．（15分）用单位长度质量为m、单位长度电阻为r的薄金属条制成边长为L的闭合正方形框abba。如图所示，金属方框...
