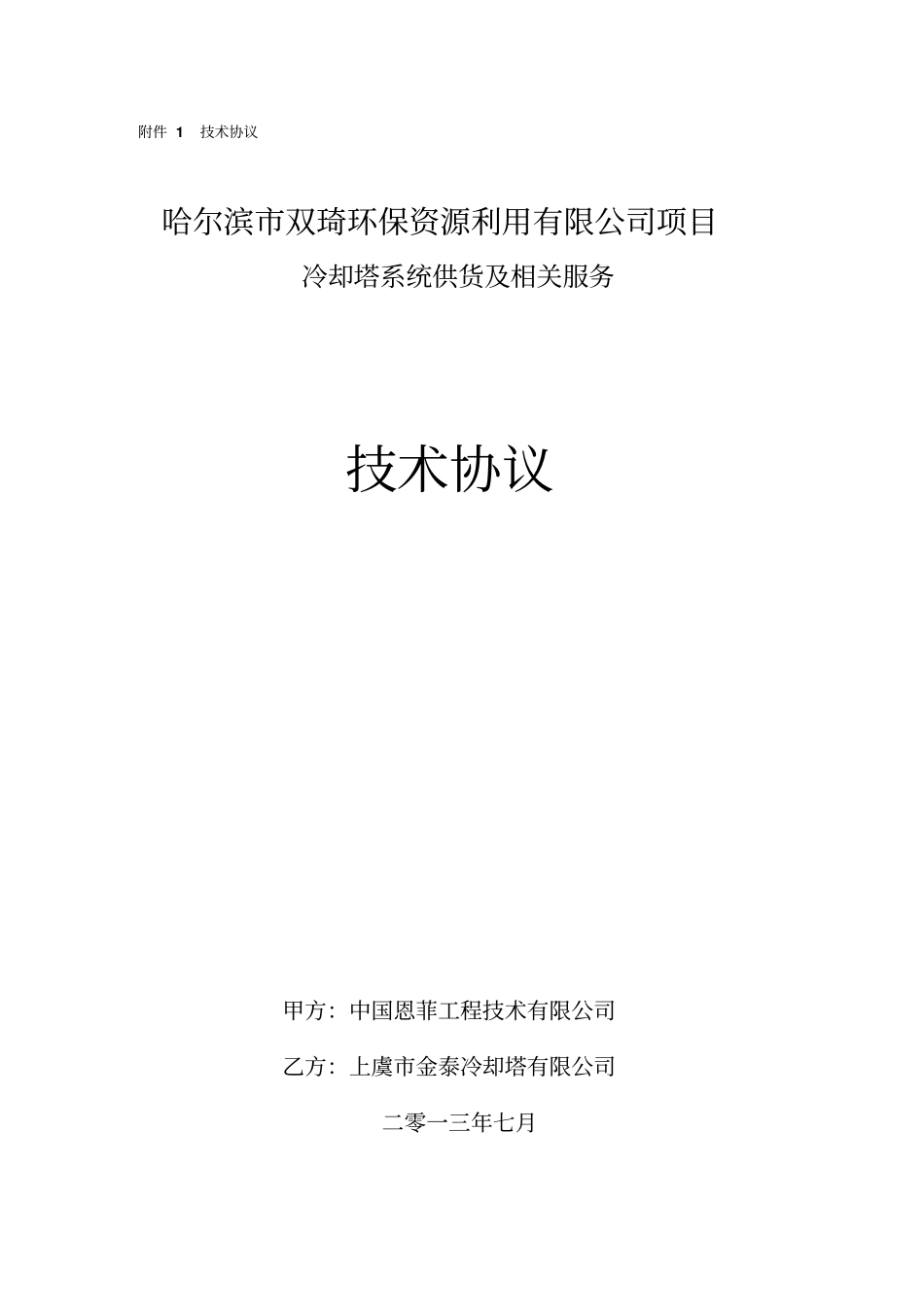

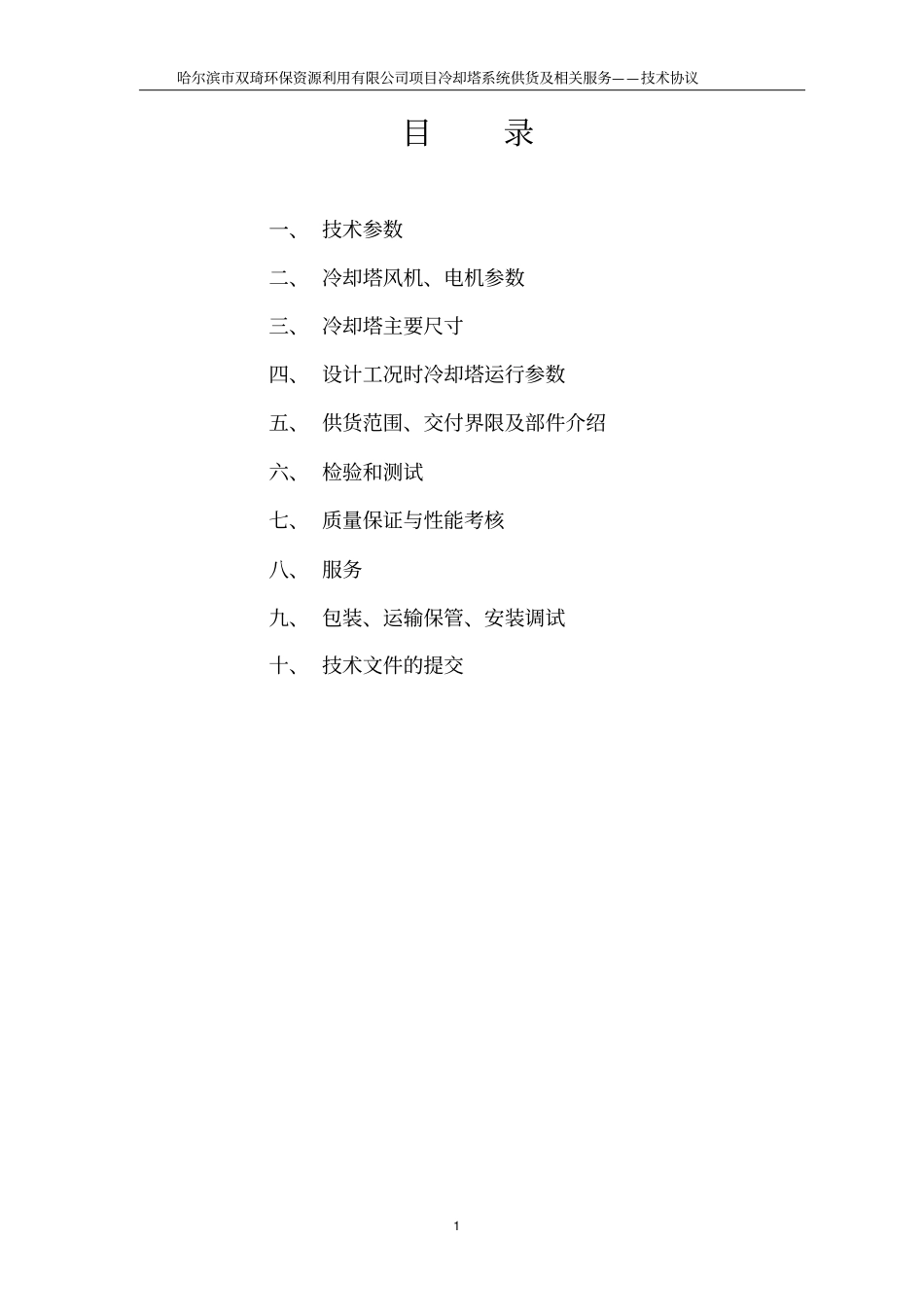

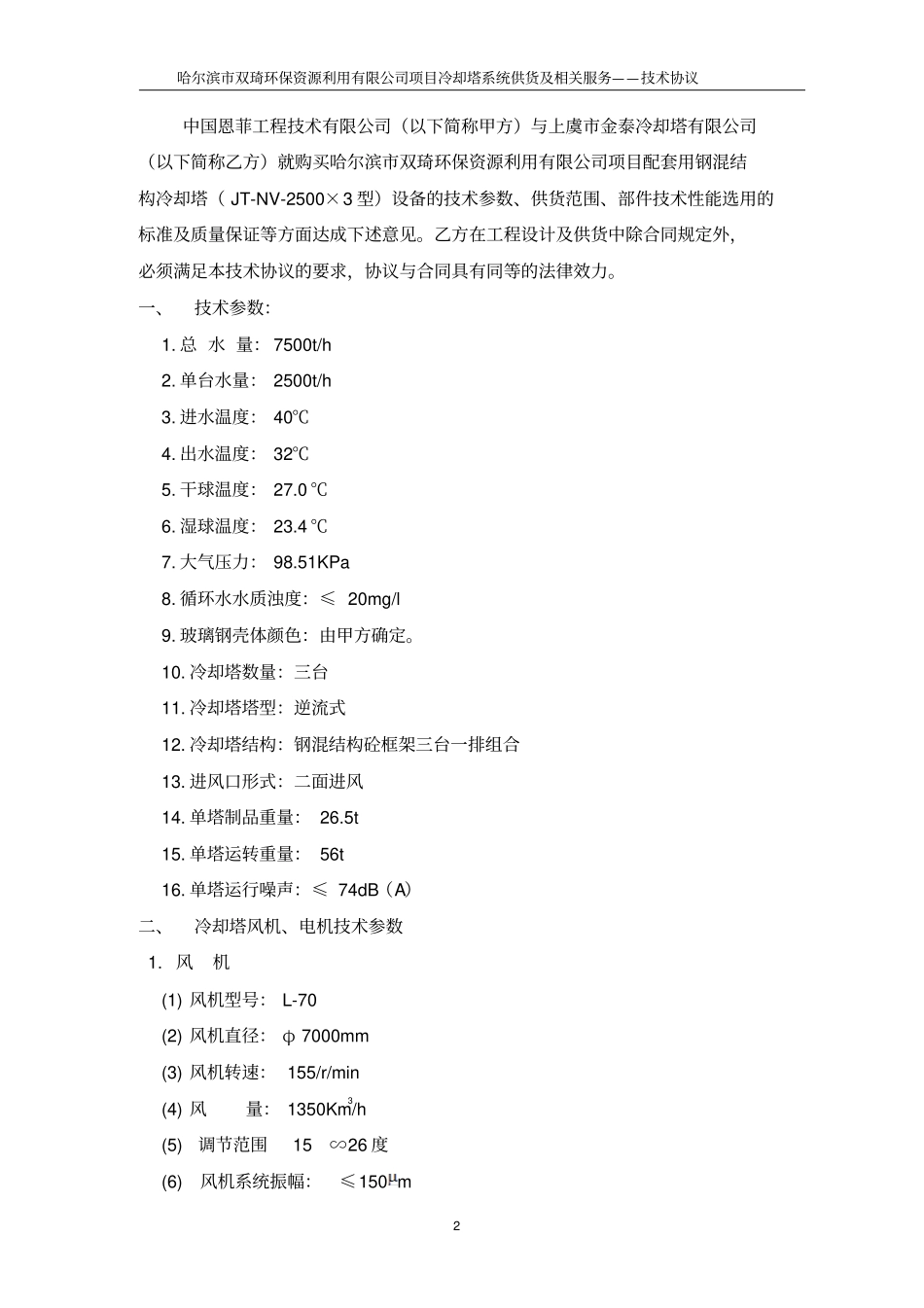

附件1技术协议哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务技术协议甲方:中国恩菲工程技术有限公司乙方:上虞市金泰冷却塔有限公司二零一三年七月哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务——技术协议1目录一、技术参数二、冷却塔风机、电机参数三、冷却塔主要尺寸四、设计工况时冷却塔运行参数五、供货范围、交付界限及部件介绍六、检验和测试七、质量保证与性能考核八、服务九、包装、运输保管、安装调试十、技术文件的提交哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务——技术协议2中国恩菲工程技术有限公司(以下简称甲方)与上虞市金泰冷却塔有限公司(以下简称乙方)就购买哈尔滨市双琦环保资源利用有限公司项目配套用钢混结构冷却塔(JT-NV-2500×3型)设备的技术参数、供货范围、部件技术性能选用的标准及质量保证等方面达成下述意见。乙方在工程设计及供货中除合同规定外,必须满足本技术协议的要求,协议与合同具有同等的法律效力。一、技术参数:1.总水量:7500t/h2.单台水量:2500t/h3.进水温度:40℃4.出水温度:32℃5.干球温度:27.0℃6.湿球温度:23.4℃7.大气压力:98.51KPa8.循环水水质浊度:≤20mg/l9.玻璃钢壳体颜色:由甲方确定。10.冷却塔数量:三台11.冷却塔塔型:逆流式12.冷却塔结构:钢混结构砼框架三台一排组合13.进风口形式:二面进风14.单塔制品重量:26.5t15.单塔运转重量:56t16.单塔运行噪声:≤74dB(A)二、冷却塔风机、电机技术参数1.风机(1)风机型号:L-70(2)风机直径:φ7000mm(3)风机转速:155/r/min(4)风量:1350Km3/h(5)调节范围15∽26度(6)风机系统振幅:≤150m哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务——技术协议3(7)风机叶片数:6片(8)安装角度:22°2.双速电机(1)电机型号:YD280M-4/6-W(2)电机转速:1480/970r/min(3)电机铭牌功率:75/25KW(4)额定电流:136/59A(5)额定电压:380V(6)防护等级:IP55(7)绝缘等级:F级三、冷却塔主要尺寸1.冷却塔排列:1列2.冷却塔平面尺寸:38.4m×12.8m3.风机平台高度:10.40m4.塔高:13.5m四、设计工况时冷却塔运行参数1.蒸发损失:≤1.2%2.飘水损失:≤0.001%3.进塔水压(以塔水池上平面为基准):≤80kPa4.相对湿度:0.775.空气容重:干空气1.114m3/kg;湿空气1.135m3/kg6.汽水比:0.67.淋水段风速:2.28m/s五、供货范围、交付界限及部件介绍:1.乙方承担冷却塔设计(包括混凝土框架部分的土建设计)、生产(除土建部分外)、安装、调试全过程,并向甲方交付操作说明、维护说明、检验报告、安装规程、安全规程、维护手册、外形图、基础图等文件。乙方应对整个系统的性能进行保证。乙方主要供货设备清单(三台)A:设备部件(JT-NV-2500型冷却塔)(包括但不限于以下)哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务——技术协议4序号名称规格型号材料供货数量制造商1冷却塔3台套1.1风机、减速器、不锈钢传动轴成套供货(含风机加强支座)L-70组合件3套西城1.2双速电机(含加强型底座)YD280M-4/6-W组合件3台金龙1.3玻璃钢风筒Φ7060×δ10FRP3套金泰1.4加筋收水器JT-45改性PVC3套金泰1.5淋水填料S波改性PVC3套金泰1.6淋水填料支架I40×15型材FRP3套金泰1.7塔内配水管DN250、200等焊接钢管3套金泰1.8喷溅装置三溅式ABS3套金泰1.9玻璃钢围板配套FRP3套金泰1.10玻璃钢围护板支架配套Q235-A3套金泰1.11风机安全监控装置(含10m控制电缆)KR-939SB3组合件3只北京科热1.12现场就地电控箱配套(防护等级不低于IP65)组合件3只金泰1.13上塔楼梯及塔顶栏杆配套Q235-A1套金泰1.14避雷装置配套SS3043套金泰1.15防冻装置配套焊接钢管3套金泰1.16导流装置配套组合件3套金泰1.17塔内检修走道等配套组合件3套金泰1.18紧固件及其它辅助配件配套不锈钢3套金泰B:专用工具序号名称规格和型号单位数量产地生产厂家价格备注1角度尺把1江苏风机厂配套哈尔滨市双琦环保资源利用有限公司项目冷却塔系统供货及相关服务——技术协议5C:随机备品备件(见注)随机备件序号名称规格和型号单位数量产地生产厂家价格备注1三溅式喷溅装...
