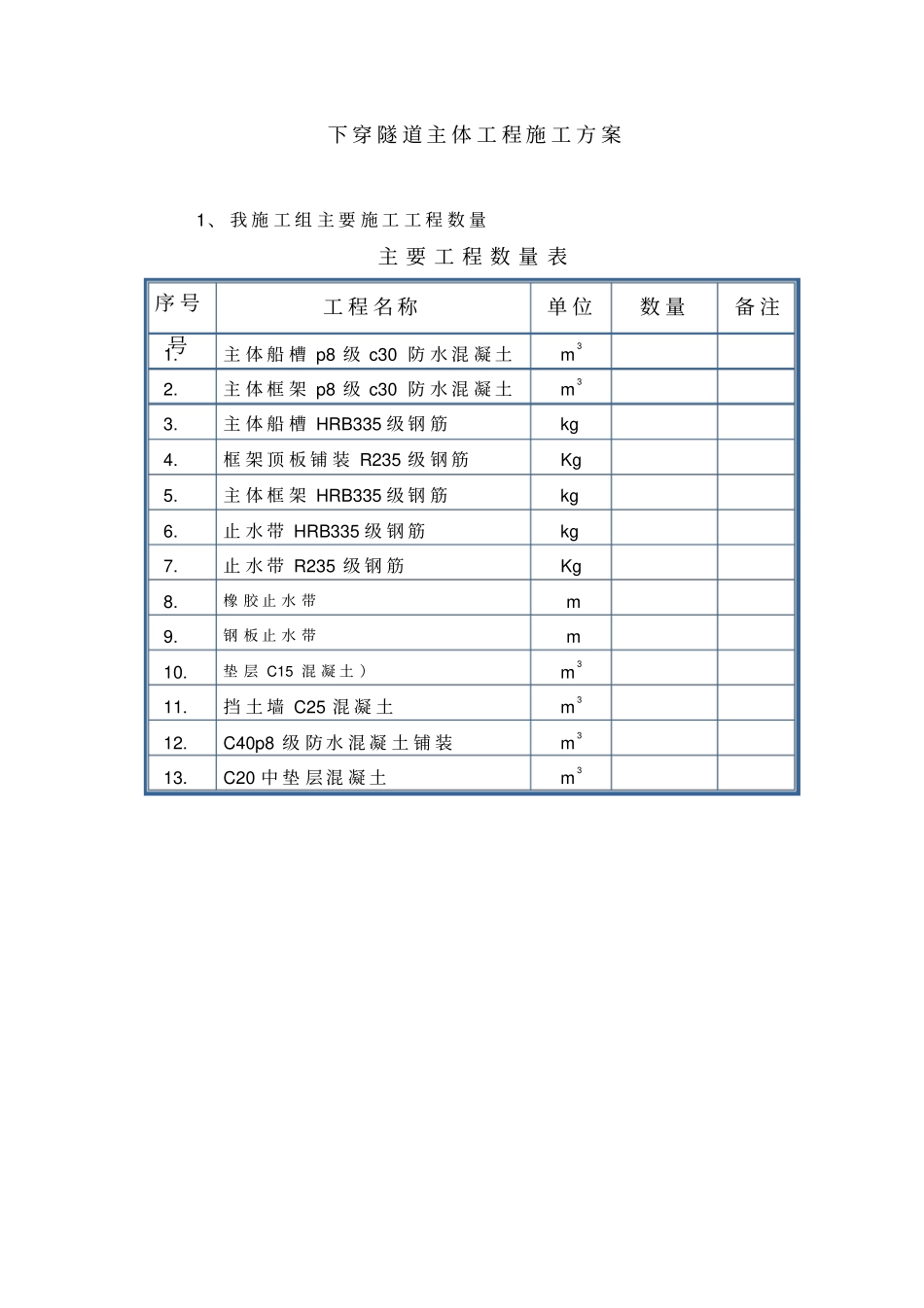

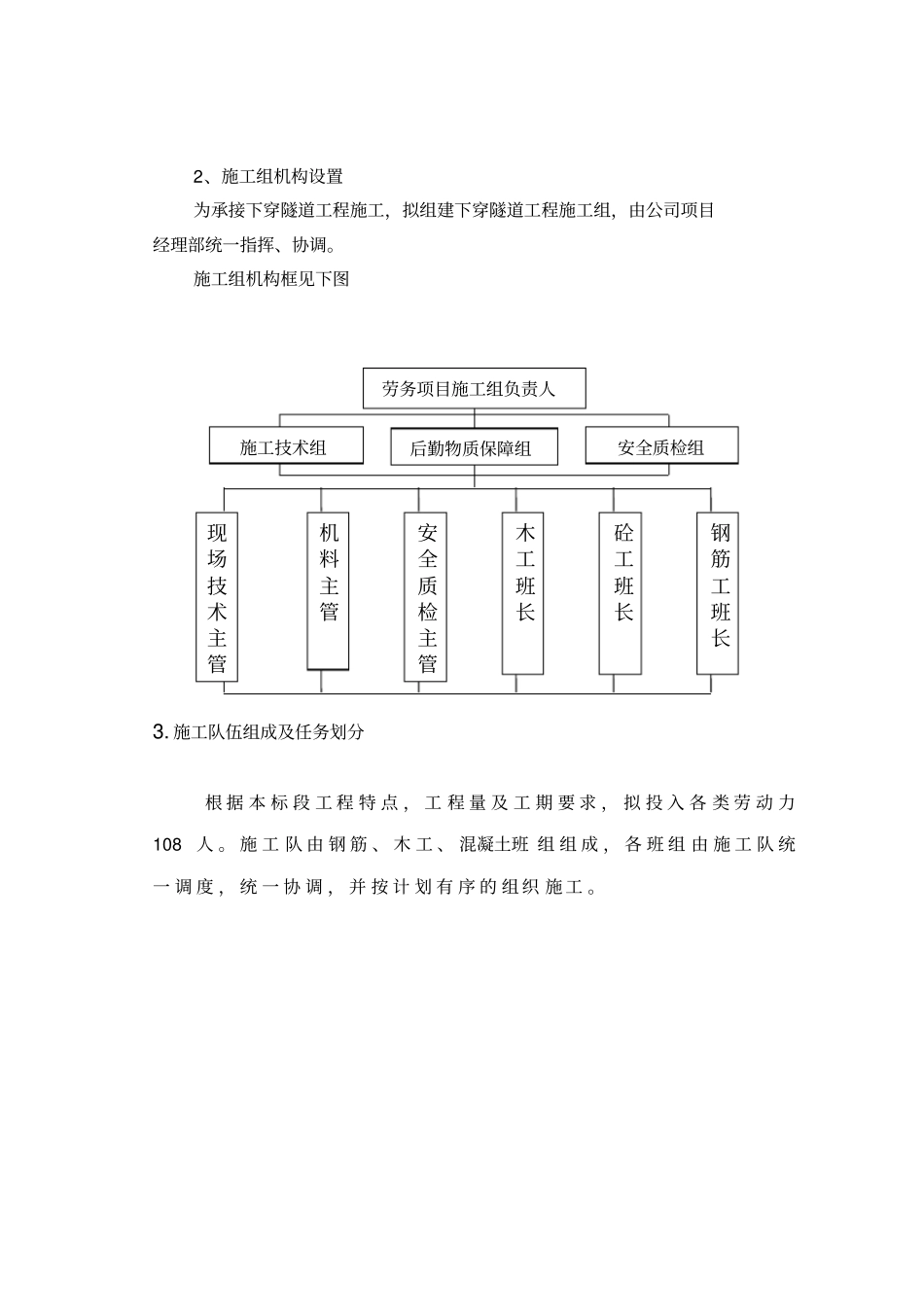

下穿隧道主体工程施工方案1、我施工组主要施工工程数量主要工程数量表序号号工程名称单位数量备注1.主体船槽p8级c30防水混凝土m32.主体框架p8级c30防水混凝土m33.主体船槽HRB335级钢筋kg4.框架顶板铺装R235级钢筋Kg5.主体框架HRB335级钢筋kg6.止水带HRB335级钢筋kg7.止水带R235级钢筋Kg8.橡胶止水带m9.钢板止水带m10.垫层C15混凝土）m311.挡土墙C25混凝土m312.C40p8级防水混凝土铺装m313.C20中垫层混凝土m32、施工组机构设置为承接下穿隧道工程施工，拟组建下穿隧道工程施工组，由公司项目经理部统一指挥、协调。施工组机构框见下图3.施工队伍组成及任务划分根据本标段工程特点，工程量及工期要求，拟投入各类劳动力108人。施工队由钢筋、木工、混凝土班组组成，各班组由施工队统一调度，统一协调，并按计划有序的组织施工。施工技术组安全质检组劳务项目施工组负责人后勤物质保障组现场技术主管机料主管安全质检主管木工班长砼工班长钢筋工班长劳动力配备及任务划分表编名称人数任务安排1施工队管理人员10本工程组织、指挥、协调隧道一队2钢筋班20框架段所有钢筋制作安装3木工班26框架段所有模板制作安装4混凝土班12框架段所有砼施工小计57隧道二队5钢筋班15船槽段及挡墙段所有钢筋制作安装并配合一对6木工班15船槽段及挡墙段所有钢筋制作安装并配合一对7混凝土班10船槽段及挡墙段所有钢筋制作安装并配合一对小计40合计1081机械设备准备根据施工组织设计和进度计划的要求，编制施工机械设备需用量计划及进退场计划，并按施工机械设备需用量计划表的要求分批进场，机械设备选择应满足工程需要。2物资材料准备根据施工预算的材料分析和施工进度计划，编制原材料使用计划，建各单位工程和分单位工程材料供应卡，并组织物资材料的采购工作，同时及时组织前期周转材料进场，以确保工程施工的顺利进行。本标段工程特点、重点、难点及相关措施1工程特点1.1工期要求紧，未知因素多根据施工要求，本标段隧道主体工程于2012年2月10日开工，2012年6月30日主体浇筑完成，由于存在工程防水、基坑变形失稳和交通干扰等不利因素对工期产生不利的影响，因此作好组织与协调工作，加强预控和工期的计划管理就显得尤为重要。2工程重点及根据工程特点、重点、难点应采用的相应措施2.1工程防水隧道工程防水涉及到隧道主体结构，必须做到不渗不漏。根据业主、设计防水要求，以砼结构自防水为根本，以施工缝、变形缝防水为重点，辅以局部地段侧墙、顶部附加防水层、底部防水层加强防水的多道防线，综合预防。根据以往的防水处理经验，还应对特殊部位进行处理，确保隧道不渗不漏，为此拟采取以下措施。1、加强混凝土的养护，砼浇注完成后，应加以覆盖，8小时后揭开并蓄水养护；保持砼表面具有足够的温度状态，养护时间不小于24昼夜。2、在已浇注完的砼强度达到5Mpa以后，才准在其上来往人员和安装模板。3、严格按照接缝止水带（条）施工工艺施工，并按细部结构图，精心施工。4、对接缝防水所用材料进行进货检验，防止不合格产品进入工地。5、施工完的接缝防水自查后，经监理工程师检验签认后，方可进行下一道工序。6、砼表面处理：对施涂的砼表面进行用高压水冲洗干净，不留积水。7、提高砼施工工艺，精心施工中埋式橡胶止水带，防水涂料和保护层施工。第五章施工方案3.1主要施工方案本工程结构全长345米，155米框架式，120米船槽式，共设10条沉降缝，结构的防裂与防水是本工程的重点，因此在施工时必须控制砼的浇筑温度，采用先进的模板工艺等措施。施工时按沉降缝的位置分成11小段进行施工，每节段中各小段采取跳仓施工以减小混凝土的收缩应力，防止产生裂缝。每小段分三步进行施工，第一步施工底板，第二步施工中隔墙、侧板弟三步施工顶板。1、根据设计图，隧道及引道结构每隔15m～30m设沉降缝一道,拟施工时按15～30m一仓号进行施工,利用四套满堂支架,两套侧模，模板由中部向两端平行交叉推进,每仓分为底板浇筑段和边墙、中墙浇筑段，以下倒角处为分界点，每仓边墙、中墙浇筑砼均一次浇筑成形。2、混凝土工程的模板外模以组合钢模板为主，模采用胶合板，外模均采用后背加设型钢背带形成大块模板以利拼装...
