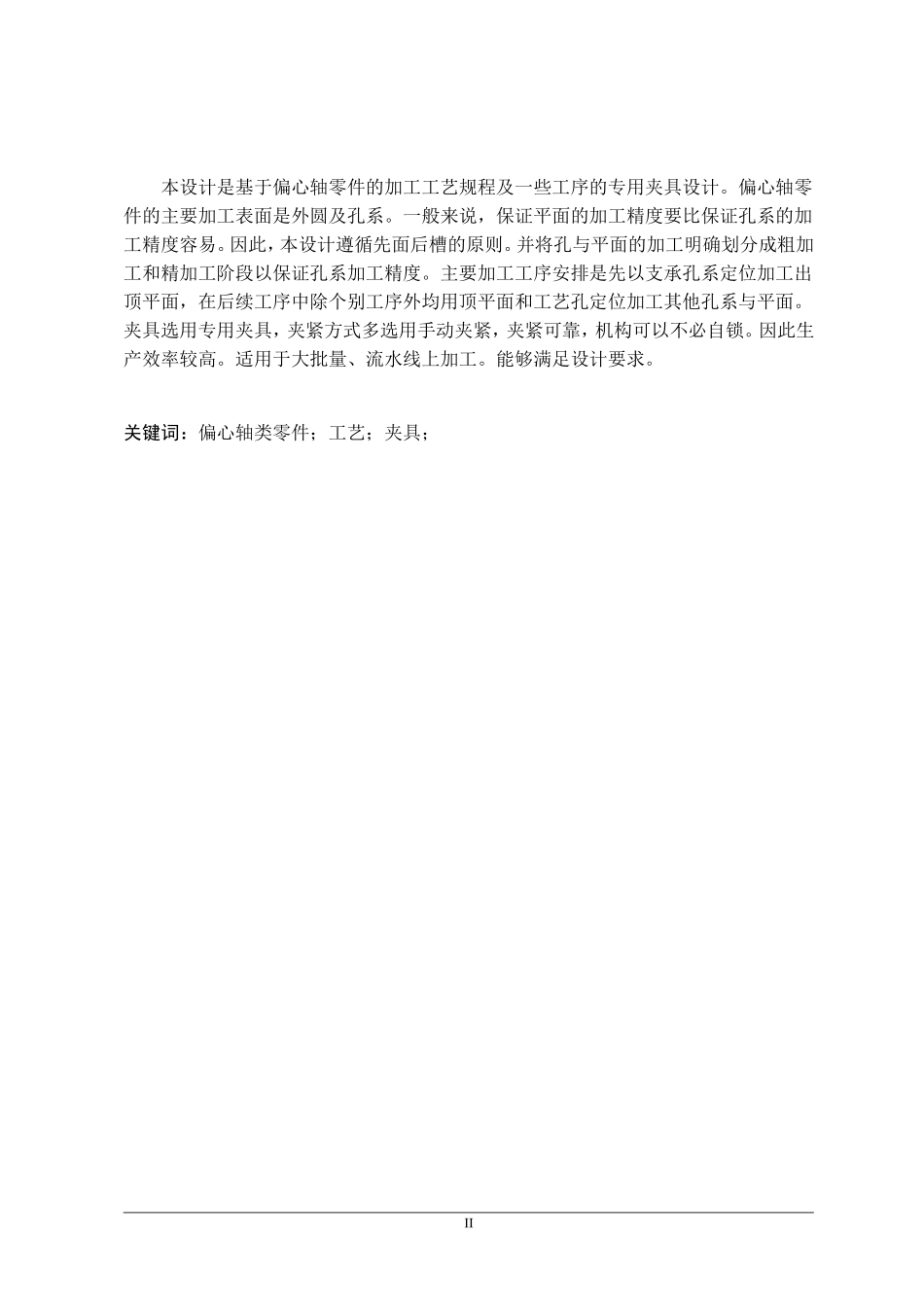

常州机电职业技术学院毕业设计课题：偏心轴零件加工工艺及夹具设计专题：专业：机械制造及自动化学生姓名：班级：学号：指导教师：完成时间：摘要I本设计是基于偏心轴零件的加工工艺规程及一些工序的专用夹具设计。偏心轴零件的主要加工表面是外圆及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，本设计遵循先面后槽的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。主要加工工序安排是先以支承孔系定位加工出顶平面，在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。夹具选用专用夹具，夹紧方式多选用手动夹紧，夹紧可靠，机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能够满足设计要求。关键词：偏心轴类零件；工艺；夹具；IIABSTRACTThedesignisbasedonthebodypartsoftheprocessingorderoftheprocessesandsomespecialfixturedesign.Bodypartsofthemainplaneofthesurfaceandporesystem.Ingeneral,theplaneguaranteeprocessingprecisionthanthatofholesmachiningprecisioneasy.Therefore,thisdesignfollowsthesurfaceafterthefirstholeprinciple.Planewithholesandtheprocessingclearlydividedintoroughingandfinishingstagesofholestoensuremachiningaccuracy.Datumselectionboxinputshaftandtheoutputshaftofthesupportingholeasaroughbenchmark,withtopwithtwoholesasaprecisiontechnologyreference.Mainprocessesarrangementstosupportholesforpositioningandprocessingthetopplane,andthenthetopplaneandthesupportingholelocationholeprocessingtechnology.Inadditiontothefollow-upprocessesindividualprocessesaremadeofthetopplaneandtechnologicalholelocationholeandplaneprocessing.Supportedholeprocessingusingthemethodofcoordinateboring.Thewholeprocessofprocessingmachinecombinationswereselected.Selectionofspecialfixturefixture,clampingmeansmorechoiceofpneumaticclamping,clampingreliable,institutionscannotbelocked,sotheproductionefficiencyishigh,suitableforlargebatch,lineprocessing,canmeetthedesignrequirements.SKeywords:Anglegearseatparts;fixture;III目录摘要IIABSTRACTIII第1章加工工艺规程设计11.1零件的分析11.1.1零件的作用11.1.2零件的工艺分析11.2偏心轴加工的主要问题和工艺过程设计所应采取的相应措施21.2.1孔和平面的加工顺序21.2.2加工方案选择21.3偏心轴加工定位基准的选择21.3.1粗基准的选择21.3.2精基准的选择31.4偏心轴加工主要工序安排31.5机械加工余量、工序尺寸及毛坯尺寸的确定51.6选择加工设备及刀、量具51.7确定切削用量及基本工时（机动时间）6第2章偏心轴钻孔夹具设计172.1设计要求172.2夹具设计172.2.1定位基准的选择172.2.2切削力及夹紧力的计算172.3定位误差的分析202.4夹具设计及操作的简要说明21结论23参考文献24致谢26IV第1章加工工艺规程设计1.1零件的分析1.1.1零件的作用题目给出的零件是偏心轴。偏心轴的主要作用是传动连接作用，保证各轴各挡轴能正常运行，并保证部件与其他部分正确安装。因此偏心轴零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。图1偏心轴1.1.2零件的工艺分析由偏心轴零件图可知。偏心轴是一个轴类零件，它的外表面上有2个平面需要进行加工。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：（1）以φ20外圆面为主要加工表面的加工面。这一组加工表面包括：φ20外圆面的加工；，其中表面粗糙度要求为。（2）以φ16外圆面主要加工面的加工面。这一组加工表面包括φ16外圆面和退刀槽和台阶面，加工粗糙度为。（3）其他各个孔的加工，φ5孔1.2偏心轴加工的主要问题和工艺过程设计所应采取的相应措施由以上分析可知。该偏心轴零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于偏心轴来说，加工过程中的主要问题是保证孔的尺...
