专升本三维设计习题答案VIP免费

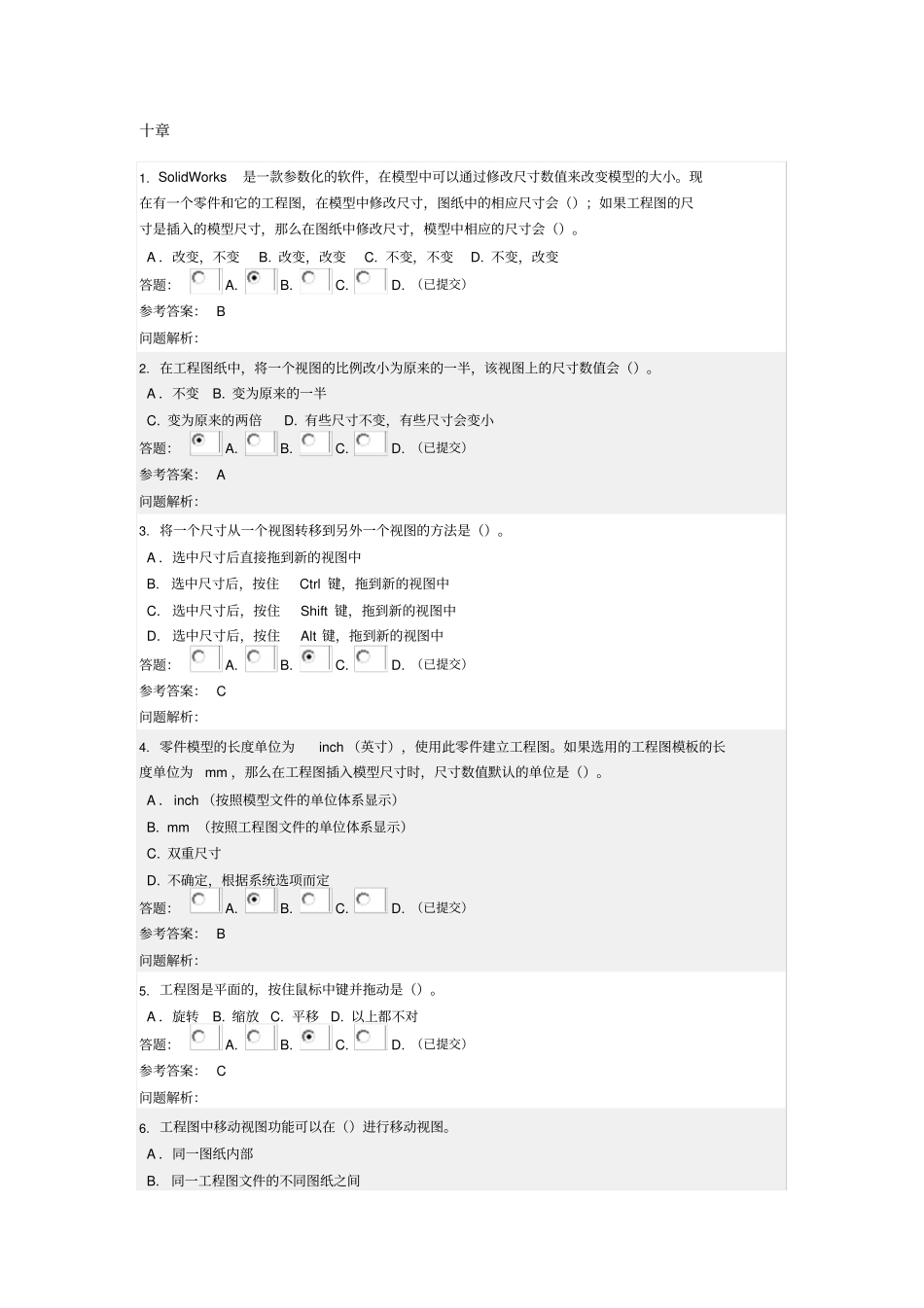

十章1.SolidWorks是一款参数化的软件，在模型中可以通过修改尺寸数值来改变模型的大小。现在有一个零件和它的工程图，在模型中修改尺寸，图纸中的相应尺寸会（）；如果工程图的尺寸是插入的模型尺寸，那么在图纸中修改尺寸，模型中相应的尺寸会（）。A．改变，不变B.改变，改变C.不变，不变D.不变，改变答题：A.B.C.D.（已提交）参考答案：B问题解析：2.在工程图纸中，将一个视图的比例改小为原来的一半，该视图上的尺寸数值会（）。A．不变B.变为原来的一半C.变为原来的两倍D.有些尺寸不变，有些尺寸会变小答题：A.B.C.D.（已提交）参考答案：A问题解析：3.将一个尺寸从一个视图转移到另外一个视图的方法是（）。A．选中尺寸后直接拖到新的视图中B.选中尺寸后，按住Ctrl键，拖到新的视图中C.选中尺寸后，按住Shift键，拖到新的视图中D.选中尺寸后，按住Alt键，拖到新的视图中答题：A.B.C.D.（已提交）参考答案：C问题解析：4.零件模型的长度单位为inch（英寸），使用此零件建立工程图。如果选用的工程图模板的长度单位为mm，那么在工程图插入模型尺寸时，尺寸数值默认的单位是（）。A．inch（按照模型文件的单位体系显示）B.mm（按照工程图文件的单位体系显示）C.双重尺寸D.不确定，根据系统选项而定答题：A.B.C.D.（已提交）参考答案：B问题解析：5.工程图是平面的，按住鼠标中键并拖动是（）。A．旋转B.缩放C.平移D.以上都不对答题：A.B.C.D.（已提交）参考答案：C问题解析：6.工程图中移动视图功能可以在（）进行移动视图。A．同一图纸内部B.同一工程图文件的不同图纸之间C.两个不同工程图文件之间D.以上都正确答题：A.B.C.D.（已提交）参考答案：D问题解析：7.工程图中，（）命令可以使工程图更新到参考模型的状态。A．交替位置视图B.更新视图C.链接视图D.插入视图答题：A.B.C.D.（已提交）参考答案：B问题解析：8.使用移动视图命令时，激活要粘贴的图纸，按下（）键，拖动要复制的视图到另一张图纸。A．ShiftB.AltC.CtrlD.Enter答题：A.B.C.D.（已提交）参考答案：C问题解析：9.如果要在两个工程图文件之间进行移动，则需要打开两个工程图，从原工程图剪切视图，使用（）。A．Ctrl＋CB.Ctrl＋VC.Ctrl＋XD.Ctrl＋S答题：A.B.C.D.（已提交）参考答案：C问题解析：10.在创建以下视图时，不会自动创建对齐的是（）。A．标准三视图B.剖视图C.辅助视图D.交替位置视图答题：A.B.C.D.（已提交）参考答案：D问题解析：11.在工程图的剖面视图中，剖切线可以是（）。A．直线B.面C.多条相连的线段D.3D曲线答题：A.B.C.D.（已提交）参考答案：AC问题解析：12.轴测图只能用作辅助性图样，不能作为产品图样。（）答题：对.错.（已提交）参考答案：对问题解析：13.机件上斜度不大的结构，如在一个图形中已表达清楚时，其他图形可按其小端画。（）答题：对.错.（已提交）参考答案：对问题解析：14.采用间隙配合的孔和轴，为了表示配合性质，结合表面应画出间隙。（）答题：对.错.（已提交）参考答案：错问题解析：15.零件图和装配图有不同的表达内容和作用，但应采用完全相同的标题栏格式。（）答题：对.错.（已提交）参考答案：对问题解析：16.在零件图中，表达圆柱体时最少需要二个视图。（）答题：对.错.（已提交）参考答案：错问题解析：17.图样中的参考尺寸及理论正确尺寸，如(30)、因其未注出公差要求，故这些尺寸可按“末注公差”的要求控制。（）答题：对.错.（已提交）参考答案：对问题解析：18.编排装配图中的零部件序号时，对于组合件以及装配关系清楚的零件组，不允许只画一条共指引线。（）答题：对.错.（已提交）参考答案：错问题解析：19.与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量。（）答题：对.错.（已提交）参考答案：对问题解析：20.某图样的标题栏中的比例为1:2，表达某一局部结构而单独画出的图形上方标注的比例是l:l，则此图形应称为局部放大图。（）答题：对.错.（已提交）参考答案：对问题解析：21.无论是注公差尺寸还是未注公差尺寸，其实际尺寸均必须位于极限偏差限定的范围内，否则，该完工零件应予拒收。（）答题：对.错.（已提交）参考答案：对问题...
