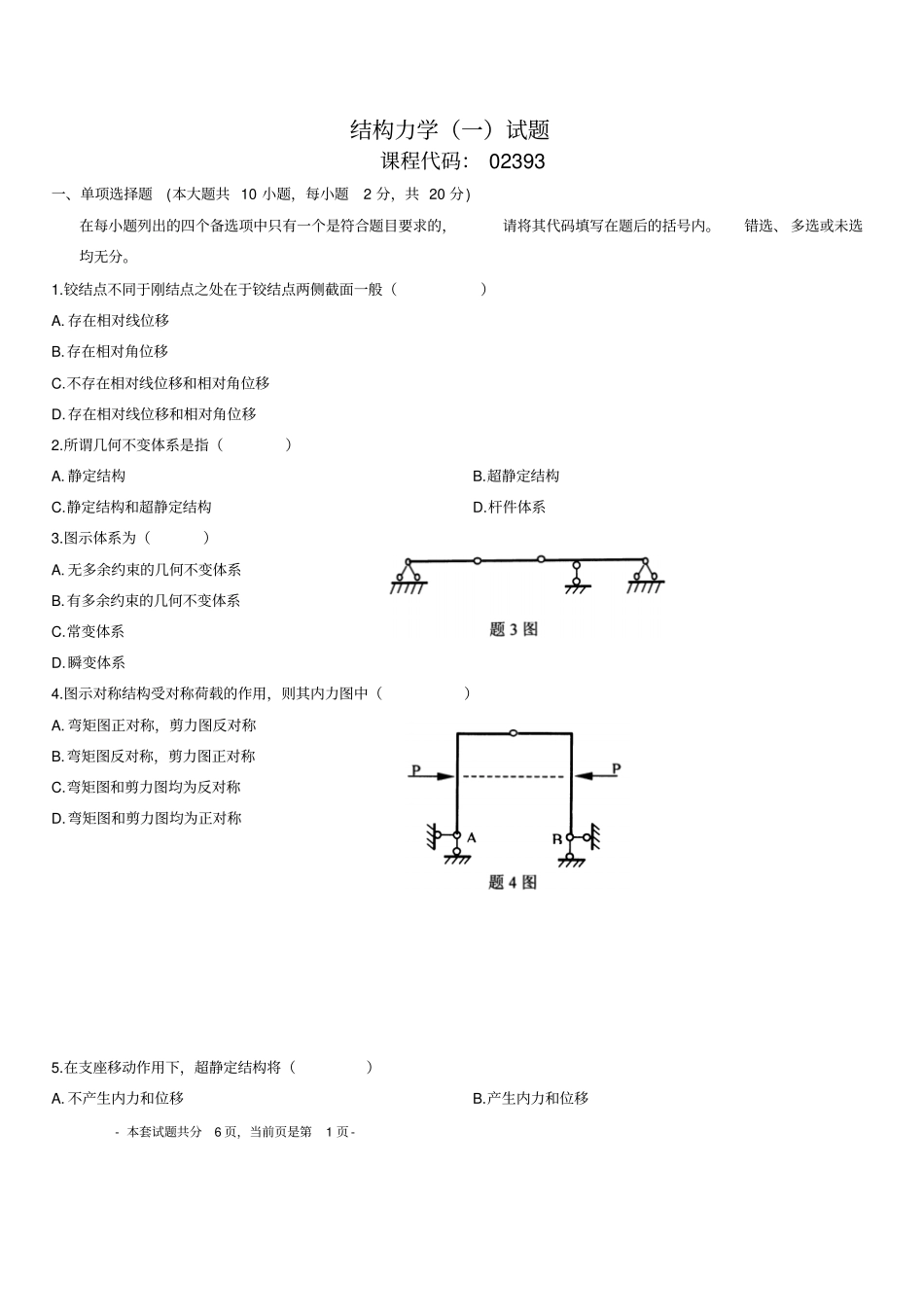

-本套试题共分6页，当前页是第1页-结构力学（一）试题课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.铰结点不同于刚结点之处在于铰结点两侧截面一般（）A.存在相对线位移B.存在相对角位移C.不存在相对线位移和相对角位移D.存在相对线位移和相对角位移2.所谓几何不变体系是指（）A.静定结构B.超静定结构C.静定结构和超静定结构D.杆件体系3.图示体系为（）A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.常变体系D.瞬变体系4.图示对称结构受对称荷载的作用，则其内力图中（）A.弯矩图正对称，剪力图反对称B.弯矩图反对称，剪力图正对称C.弯矩图和剪力图均为反对称D.弯矩图和剪力图均为正对称5.在支座移动作用下，超静定结构将（）A.不产生内力和位移B.产生内力和位移-本套试题共分6页，当前页是第2页-C.产生内力，但不产生位移D.产生位移，但不产生内力6.图示结构两杆长均为d,EI=常数。则A点的垂直位移为（）A.qd3/2EI（↑）B.qd3/3EI（↓）C.qd4/4EI（↓）D.qd4/6EI（↓）7.图示结构的超静定次数为（）A.2B.3C.4D.58.力法的基本未知量是（）A.结点角位移和线位移B.多余力C.广义位移D.广义力9.位移法的基本结构是（）A.静定结构B.单跨超静定梁系C.超静定结构D.单跨静定梁系10.欲求图示连续梁第③跨中间截面最大弯矩值时，均布活载应布置在（）A.①跨和③跨B.②跨和④跨C.②跨和③跨D.①跨、②跨和④跨二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。错填、不填均无分。11.图示体系的几何组成为______________。-本套试题共分6页，当前页是第3页-12.图示梁支座B左侧截面的弯矩为______________（设下侧受拉为正）。13.图示结构中CD杆D截面的剪力为______________。14.已知图示结构三杆长均为l，EI为常数。则D、Ｂ两点的相对角位移为______________。15.图示结构两杆长均为l。已知支座A发生向下d、并顺时针转动β的位移,如图所示。则其C点的水平位移为______________。-本套试题共分6页，当前页是第4页-16.图示结构的超静定次数为______________。17.力法典型方程中副系数δij=δji可从______________互等定理得出。18.已知图示结构三杆线刚度均为i，长均为4米，已求得图示荷载下结点D产生顺时针角位移φD=4/i。则用位移法可求得CD杆C点弯矩为______________。19.图示对称结构受反对称荷载作用，则结构上与对称轴相交截面C的内力之一______________不为零。20.图示结构用力矩分配法计算时C结点的不平衡力矩为______________。-本套试题共分6页，当前页是第5页-三、基本计算题(本大题共3小题，每小题8分，共24分)21.试求图示桁架各指定杆a、b、c的轴力。已知F=36kN。22.试用位移法计算图示结构,绘制弯矩图。已知三杆长均为4米，EI为常数。23.试求图示吊车梁在移动荷载作用下k截面的最大弯距。已知F1=24kN,F2=40kN。四、分析计算题(本大题共3小题，每小题12分，共36分)24.试绘制图示刚架的弯矩图和剪力图。-本套试题共分6页，当前页是第6页-25.试用力法计算图示结构，绘制弯矩图。已知二杆长均为l，EI为常数。26.试用力矩分配法计算图示结构的杆端弯矩。EI=常数。
