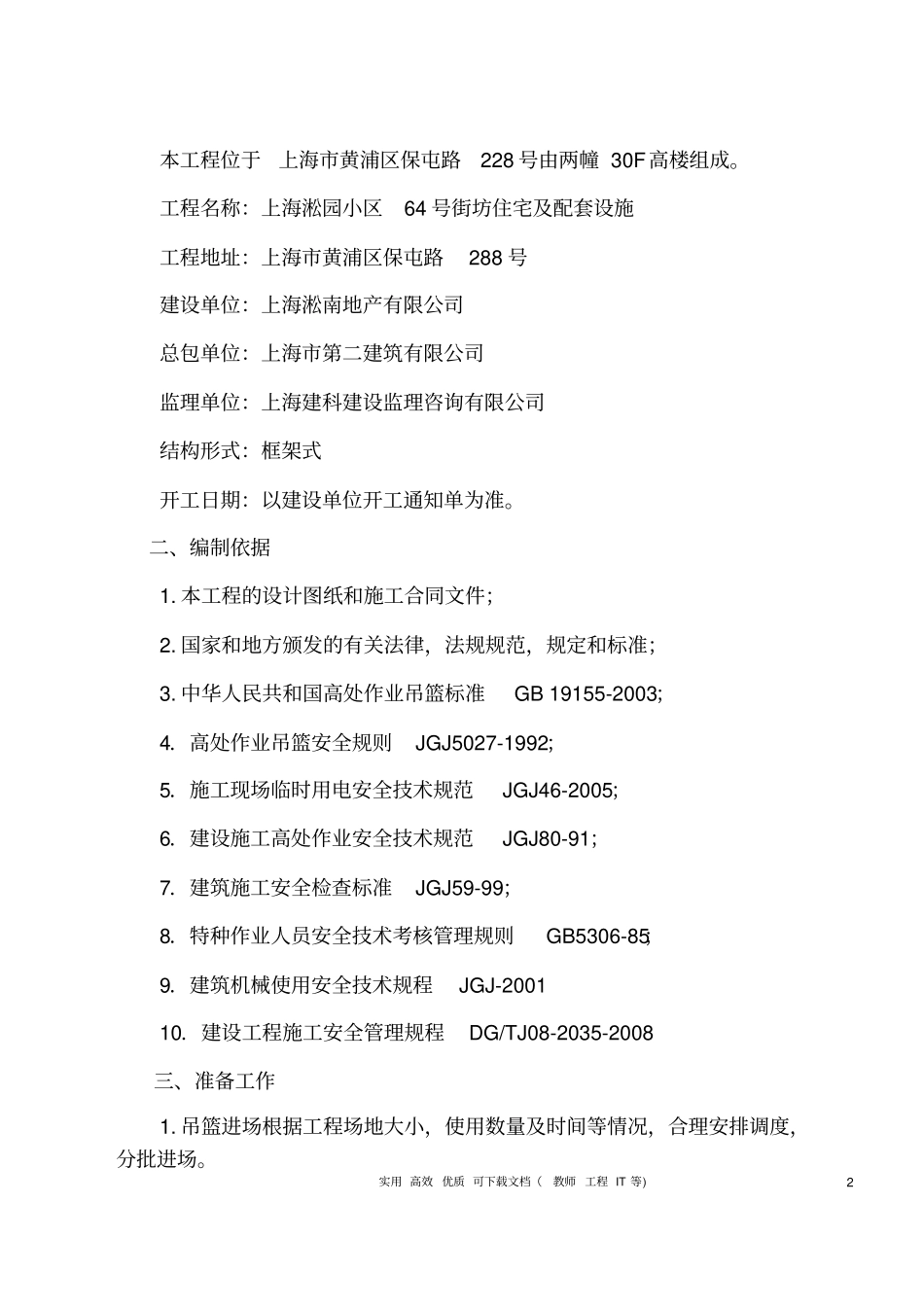

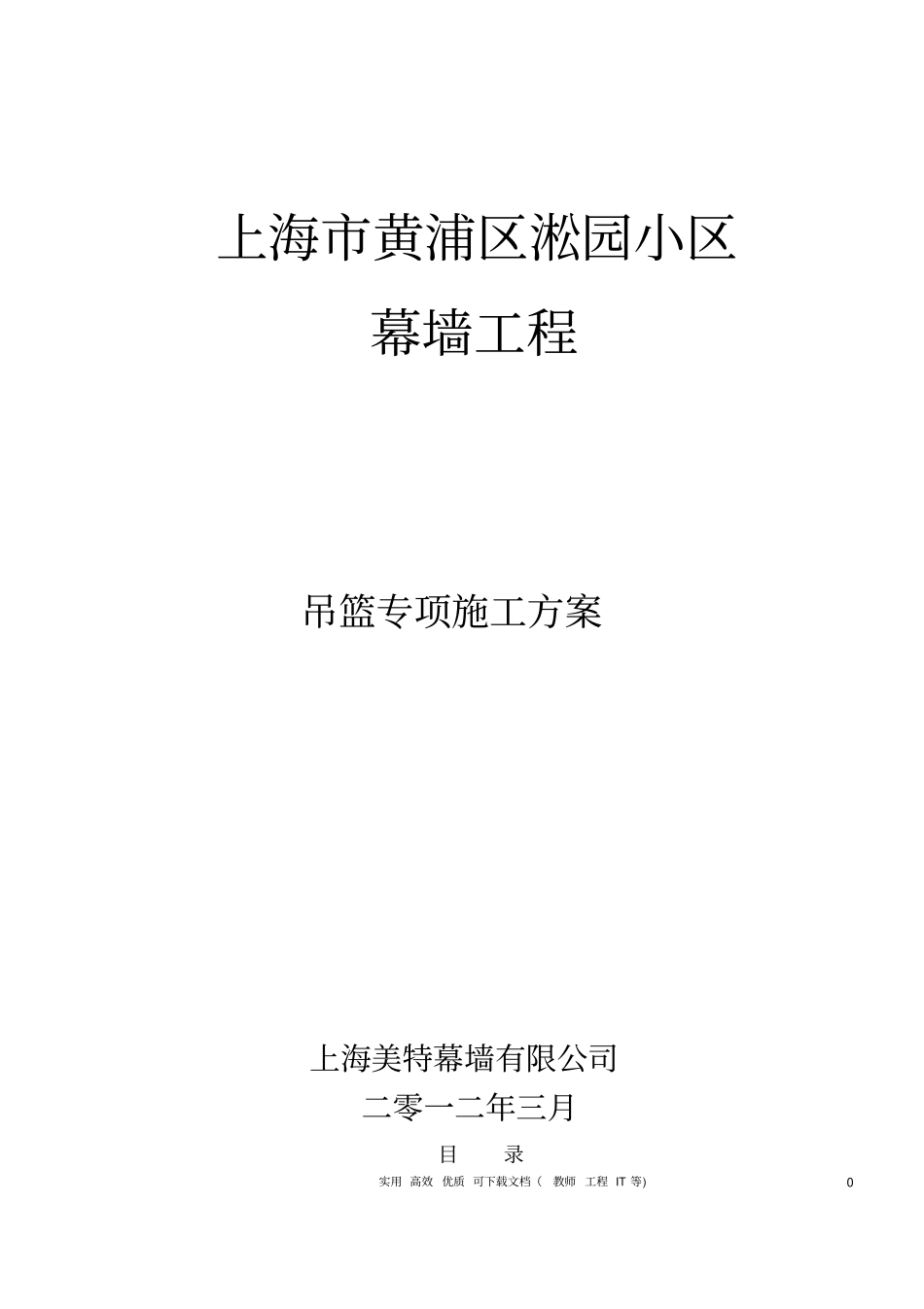

实用高效优质可下载文档（教师工程IT等)0上海市黄浦区淞园小区幕墙工程吊篮专项施工方案上海美特幕墙有限公司二零一二年三月目录实用高效优质可下载文档（教师工程IT等)1吊篮施工方案一、工程概况实用高效优质可下载文档（教师工程IT等)2本工程位于上海市黄浦区保屯路228号由两幢30F高楼组成。工程名称：上海淞园小区64号街坊住宅及配套设施工程地址：上海市黄浦区保屯路288号建设单位：上海淞南地产有限公司总包单位：上海市第二建筑有限公司监理单位：上海建科建设监理咨询有限公司结构形式：框架式开工日期：以建设单位开工通知单为准。二、编制依据1.本工程的设计图纸和施工合同文件；2.国家和地方颁发的有关法律，法规规范，规定和标准；3.中华人民共和国高处作业吊篮标准GB19155-2003；4．高处作业吊篮安全规则JGJ5027-1992；5．施工现场临时用电安全技术规范JGJ46-2005；6．建设施工高处作业安全技术规范JGJ80-91；7．建筑施工安全检查标准JGJ59-99；8．特种作业人员安全技术考核管理规则GB5306-85；9．建筑机械使用安全技术规程JGJ-200110．建设工程施工安全管理规程DG/TJ08-2035-2008三、准备工作1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。实用高效优质可下载文档（教师工程IT等)32.吊篮所使用位置的建筑物内，预备380V电源（要求三相五线制）。3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排塔吊或者升降机设备予以配合。4.在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。已做防水保护层的，应准备木板若干，以加强成品的保护。5.在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。6.我公司会派吊篮技术人员负责现场指导安装。7.搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。四、外墙施工用吊篮的型号及说明我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮，具体的吊篮布置请参见后面的附图，下面将现场使用的吊篮型号及相关资料作必要介绍：型号：ZLP630长度：1m、1.5m、2m、2.5m、3m、-----6m（1至6.0m可任意组合长度）ZLP630型吊篮后支架安装40块配重（1000kg）。额定载重为：ZLP630为630kg；（当吊篮整体工作高度大于100m以上时，篮体额定载重应相应减少．．）ZLP630型吊篮组成部件：提升机（LTD5B，LTD63）2台；安全锁（LS20/LS30）2把；实用高效优质可下载文档（教师工程IT等)4电控箱1套；吊篮支架2付；工作平台1套；钢丝绳（直径8.3mm/直径8.6mm）4根；极限开关（JLXK1-111）2个；手控手柄（COBB1）1只；电缆（3×2.5+2×1.5）1根；安全绳1根；自锁器1把。五、吊篮布置方案根据上海市淞园小区幕墙工程情况，需要安装吊篮进行外墙施工使用。现将吊篮悬臂支架安装在屋顶，其篮体长度根据楼体结构选配。吊篮安装采用常规方式，每台吊篮各有两个悬臂支架，吊篮篮体与施工墙面之间保持不小于0.3m左右，篮体与篮体之间间距保持在0.5-1m之间。具体使用吊篮数量及位置应根据进度要求确定。六、吊篮的安装、移位和拆除方案1.吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至相应位置的地面；2.悬挂机构的安装、调试：（1）安装地面选择水平面，如遇有斜面时，应该修整铺平,如安装面是防水保温层时，前、后座下加垫5cm厚木板，防止压坏防水保温层。实用高效优质可下载文档（教师工程IT等)5（2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。（3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。（4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分...
