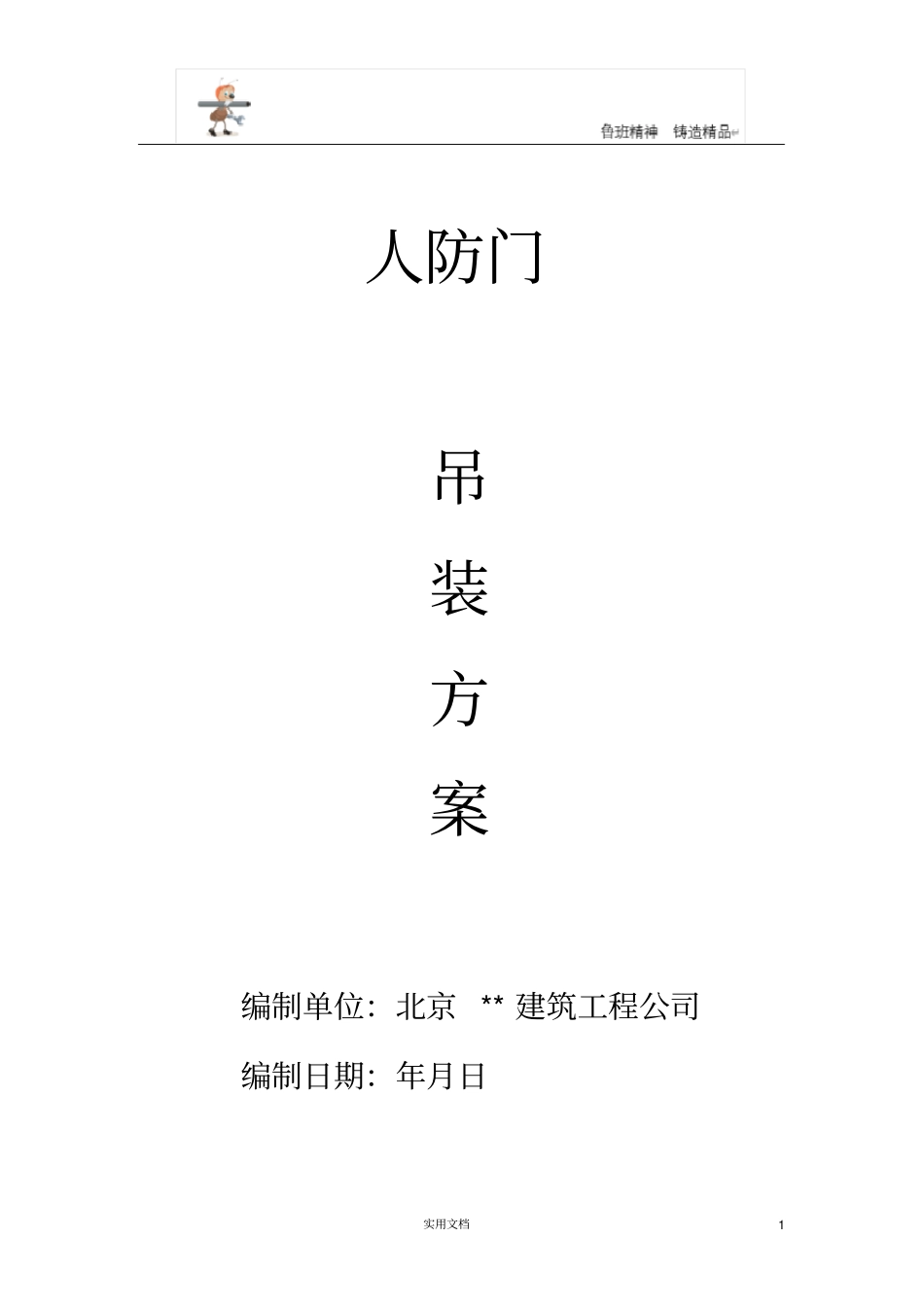

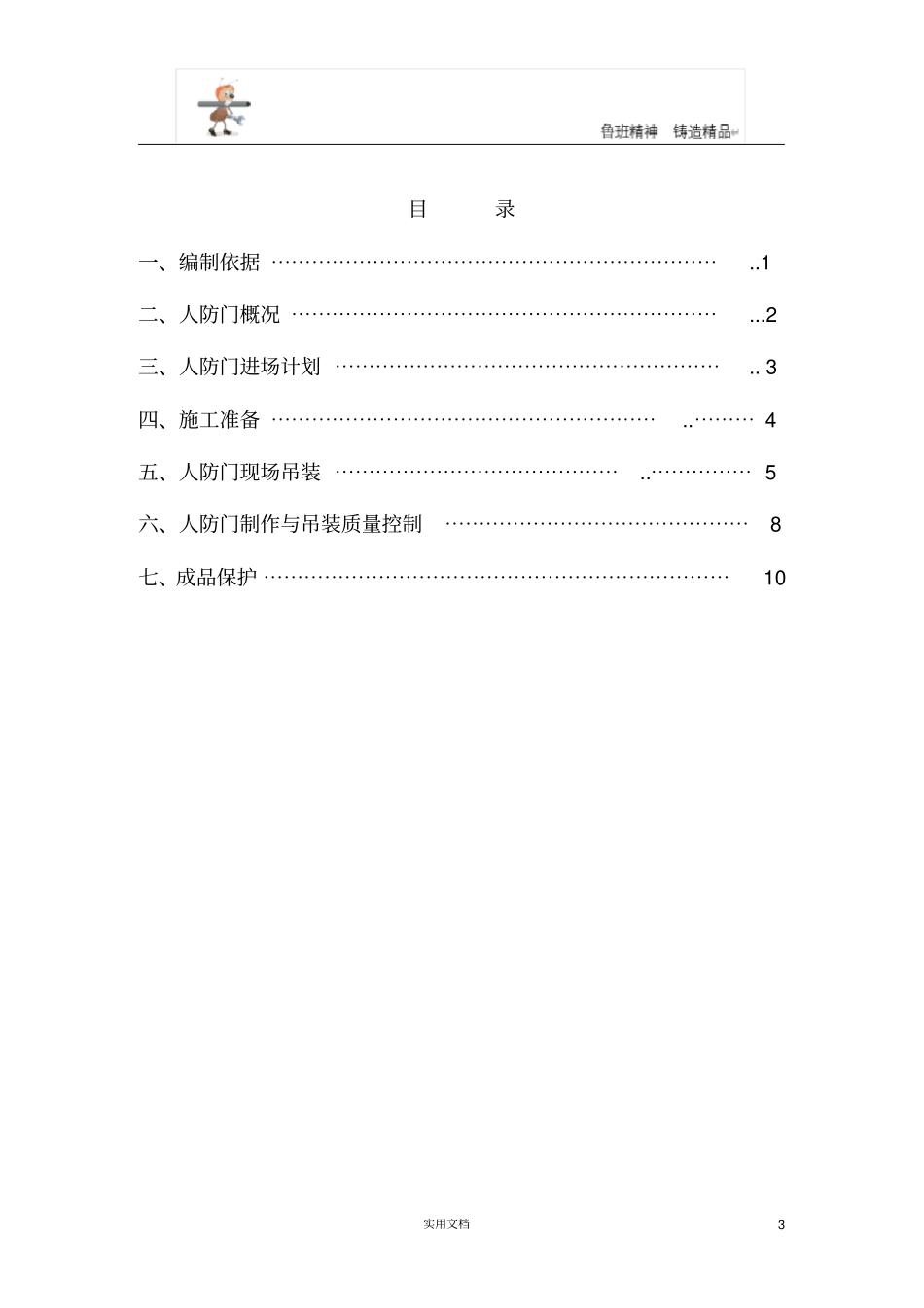

实用文档1人防门吊装方案编制单位：北京**建筑工程公司编制日期：年月日实用文档2实用文档3目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1二、人防门概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...2三、人防门进场计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯4五、人防门现场吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯5六、人防门制作与吊装质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10实用文档1一、编制依据1、《**工程建设公司科研设计业务楼施工图纸》2、**工程建设公司科研设计业务楼设计变更3、人防工程施工及验收规范（GBJ134-90）4、建筑施工手册（第三版）（第4册）实用文档2二、人防门概况根据建筑图纸的要求，本设计按照平、战两用6级人防地下室进行，平时为地下停车库，战时为物质储备库使用。人防面积2511㎡。人防门窗表编号名称采用标准图洞口尺寸数量备注图号型号宽高HFM1020-1.5正防护密闭门GJBT-457HFM1020.3100021251HFM1020-1.5反防护密闭门GJBT-457HFM1020.3100021252HM1020正密闭门GJBT-457HM1020100021251HM1020反密闭门GJBT-457HM1020100021252FM4025s-1.5防护密闭门GJBT-311HSFM4022.3400022002M4025s密闭门GJBT-311HSM4022400022002MH5700-1.5悬板活门JSJT-241MH5700-1.550080010三、人防门进场计划编号名称数量计划进厂日期备注HFM1020-1.5正防护密闭门12002-6-13HFM1020-1.5反防护密闭门22002-6-13HM1020正密闭门12002-6-13HM1020反密闭门22002-6-13实用文档3FM4025s-1.5防护密闭门门框22002-6-13M4025s密闭门门框22002-6-13FM4025s-1.5防护密闭门门扇22002-6-16M4025s密闭门门扇22002-6-16MH5700-1.5悬板活门102002-6-13四、施工准备1、人防门进场后，应妥善保管，将门上的门锁、门轴插销等零配件入库。2、现场北侧预留20㎡空地，用来堆放人防门，人防门按照厂家的编号分开堆放，不得大于四樘。堆放场地应平整、牢固、无积水。3、人防门应堆放在塔吊的旋转半径内，保证在塔吊的吊重的范围内。4、现场配备二台电焊机，以备门框固定筋焊接使用。5、基础弹出人防门洞口线，并经监理验线合格后再吊装。6、准备吊装索具、指挥人员和测量仪器。五、人防门现场吊装根据现场实际情况和人防门自重的原因，宽度为1000㎜人防门将门框和门扇一次安装到位，对于宽度为4000㎜的人防门在绑扎地下三层墙体钢筋时先将门框安装到位，待墙体混凝土浇筑完毕、顶板未支模之前，将门扇吊至相对应的门框所在的空间内，以便于后期的安装。1、绑扎实用文档4宽度为1000mm的密闭门整体吊装，宽度为4000mm的密闭门分体吊装，先吊装门框，在吊装门扇。吊装前，检查门框与门扇的连接情况，要求连接牢固，然后将吊索从门框上的吊环穿过，用卡环将吊索锁紧，如下图：宽度为4000mm的密闭门先吊装门框，待装修时再安装门扇。门框吊装方法同上。2、起吊人防门最大重量约三吨，根据H3/36B塔吊起重性能表，完全满足起吊需要。H3/36B起重性能表如下：幅度（m）21.74045505560起重量（t）1265.85.24.43.6起吊前，必须试起吊，当确认无误后，方可正式起吊。实用文档5起吊过程中，边起吊钩，边旋转塔臂。3、就位和临时固定人防门吊运至位置后，落钩，将人防门放到地面，并复查门框线后，将吊索松开，然后用大撬杠撬，稍用点力气就能撬动，将门框撬至位置线处，用硬木楔临时固定，用线坠调整门框的垂直度，然后将锚筋焊接在墙体筋上固定。4、校正人防门校正主要包括平面位置校正和垂直度校正，一般情况下，人防门的平面位置在安装时已校正好，所以，人防门校正主要是校正垂直度。校正垂直度主要采用敲打楔子法，在门框的立面、侧面分别挂线坠调整，敲打楔子，使立面、侧面的垂直度误差满足规范要求。5、最后固定人防门固定是将锚筋与墙体连接，然后浇筑混凝土使两者成为一个整体，为防止影响人防门的垂直度，支设墙体模板时，必须保证墙体模板的垂直度，浇筑混凝土时不能碰动人防门门框，在距人防门门框300mm处下棒振捣，保证混凝土振捣密实...
