专题21:测小灯泡或电阻电功率的试验VIP免费

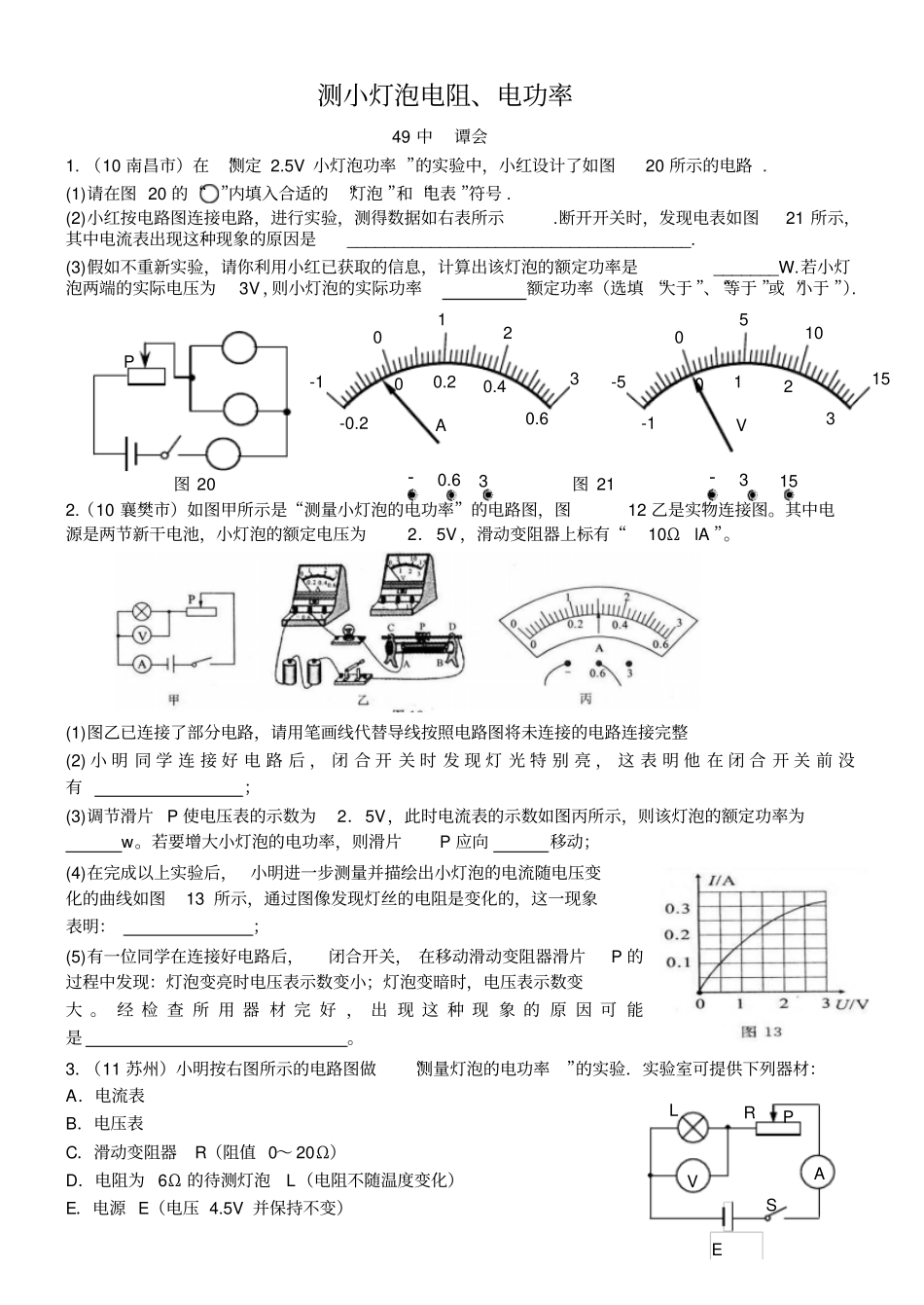

专题21:测小灯泡或电阻电功率的试验_第1页
1/12

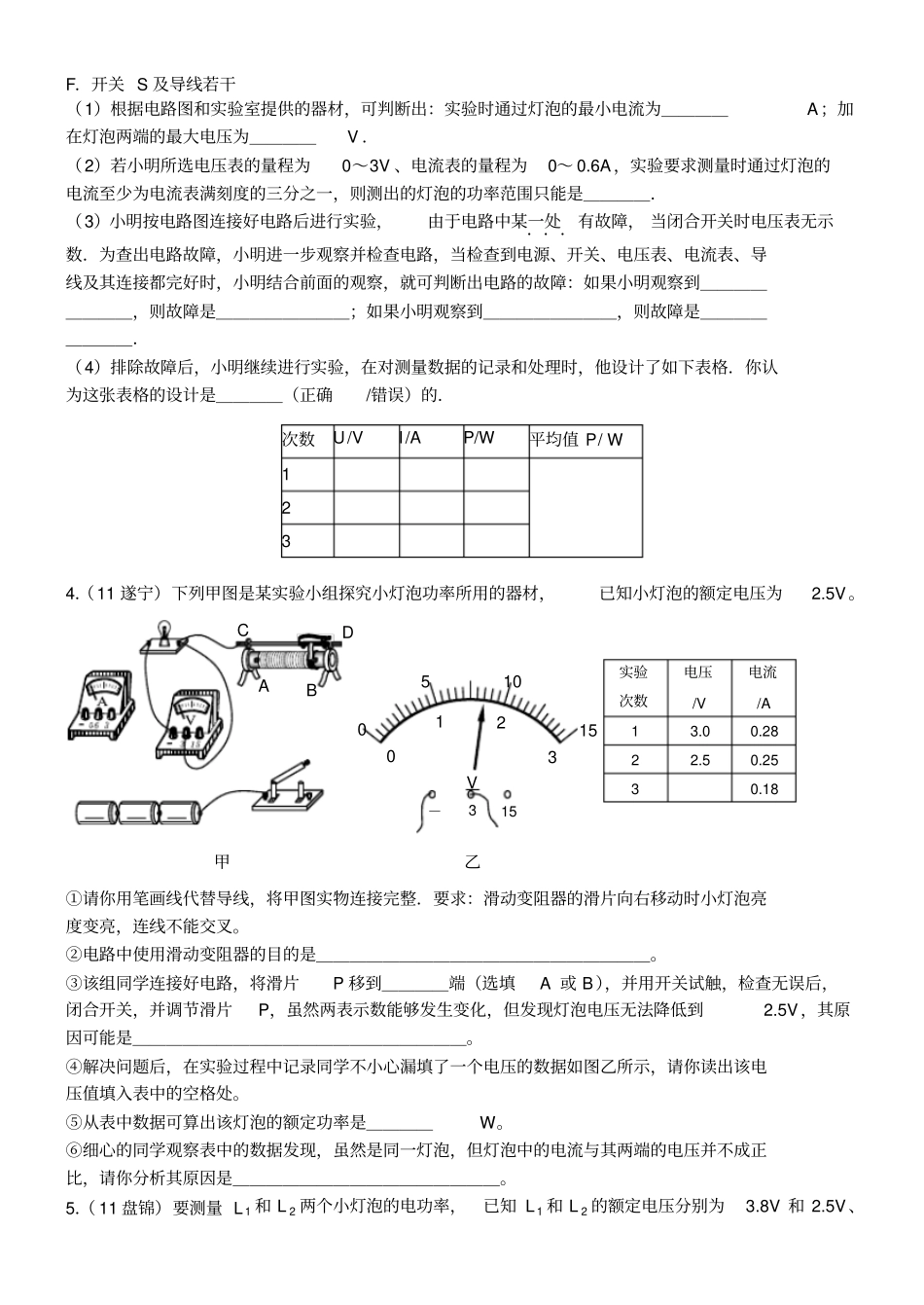

专题21:测小灯泡或电阻电功率的试验_第2页
2/12

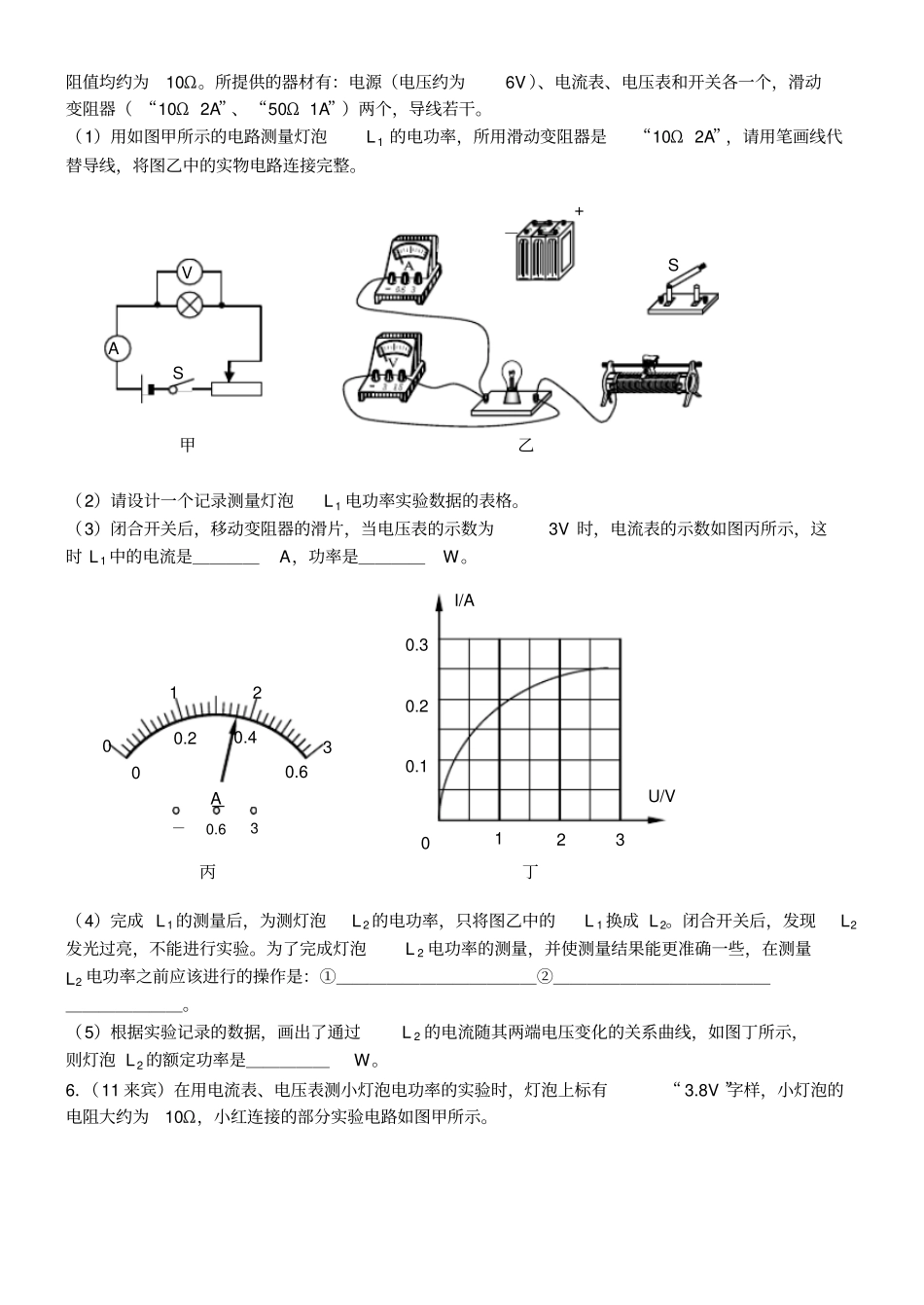

专题21:测小灯泡或电阻电功率的试验_第3页
3/12
P图200123A00.20.40.60.63--0.2-1051015V0123315--1-5图21测小灯泡电阻、电功率49中谭会1.(10南昌市)在“测定2.5V小灯泡功率”的实验中,小红设计了如图20所示的电路.(1)请在图20的“”内填入合适的“灯泡”和“电表”符号.(2)小红按电路图连接电路,进行实验,测得数据如右表所示.断开开关时,发现电表如图21所示,其中电流表出现这种现象的原因是_____________________________________.(3)假如不重新实验,请你利用小红已获取的信息,计算出该灯泡的额定功率是_______W.若小灯泡两端的实际电压为3V,则小灯泡的实际功率额定功率(选填“大于”、“等于”或“小于”).2.(10襄樊市)如图甲所示是“测量小灯泡的电功率”的电路图,图12乙是实物连接图。其中电源是两节新干电池,小灯泡的额定电压为2.5V,滑动变阻器上标有“10ΩlA”。(1)图乙已连接了部分电路,请用笔画线代替导线按照电路图将未连接的电路连接完整(2)小明同学连接好电路后,闭合开关时发现灯光特别亮,这表明他在闭合开关前没有;(3)调节滑片P使电压表的示数为2.5V,此时电流表的示数如图丙所示,则该灯泡的额定功率为w。若要增大小灯泡的电功率,则滑片P应向移动;(4)在完成以上实验后,小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示,通过图像发现灯丝的电阻是变化的,这一现象表明:;(5)有一位同学在连接好电路后,闭合开关,在移动滑动变阻器滑片P的过程中发现:灯泡变亮时电压表示数变小;灯泡变暗时,电压表示数变大。经检查所用器材完好,出现这种现象的原因可能是。3.(11苏州)小明按右图所示的电路图做“测量灯泡的电功率”的实验.实验室可提供下列器材:A.电流表B.电压表C.滑动变阻器R(阻值0~20Ω)D.电阻为6Ω的待测灯泡L(电阻不随温度变化)E.电源E(电压4.5V并保持不变)AVRSLEPF.开关S及导线若干(1)根据电路图和实验室提供的器材,可判断出:实验时通过灯泡的最小电流为____A;加在灯泡两端的最大电压为____V.(2)若小明所选电压表的量程为0~3V、电流表的量程为0~0.6A,实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一,则测出的灯泡的功率范围只能是____.(3)小明按电路图连接好电路后进行实验,由于电路中某一处...有故障,当闭合开关时电压表无示数.为查出电路故障,小明进一步观察并检查电路,当检查到电源、开关、电压表、电流表、导线及其连接都完好时,小明结合前面的观察,就可判断出电路的故障:如果小明观察到________,则故障是________;如果小明观察到________,则故障是________.(4)排除故障后,小明继续进行实验,在对测量数据的记录和处理时,他设计了如下表格.你认为这张表格的设计是____(正确/错误)的.4.(11遂宁)下列甲图是某实验小组探究小灯泡功率所用的器材,已知小灯泡的额定电压为2.5V。①请你用笔画线代替导线,将甲图实物连接完整.要求:滑动变阻器的滑片向右移动时小灯泡亮度变亮,连线不能交叉。②电路中使用滑动变阻器的目的是____________________。③该组同学连接好电路,将滑片P移到____端(选填A或B),并用开关试触,检查无误后,闭合开关,并调节滑片P,虽然两表示数能够发生变化,但发现灯泡电压无法降低到2.5V,其原因可能是____________________。④解决问题后,在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示,请你读出该电压值填入表中的空格处。⑤从表中数据可算出该灯泡的额定功率是____W。⑥细心的同学观察表中的数据发现,虽然是同一灯泡,但灯泡中的电流与其两端的电压并不成正比,请你分析其原因是________________。5.(11盘锦)要测量L1和L2两个小灯泡的电功率,已知L1和L2的额定电压分别为3.8V和2.5V、次数U/VI/AP/W平均值P/W1230510150123V315-甲实验次数电压/V电流/A13.00.2822.50.2530.18ABCD乙阻值均约为10Ω。所提供的器材有:电源(电压约为6V)、电流表、电压表和开关各一个,滑动变阻器(“10Ω2A”、“50Ω1A”)两个,导线若...
