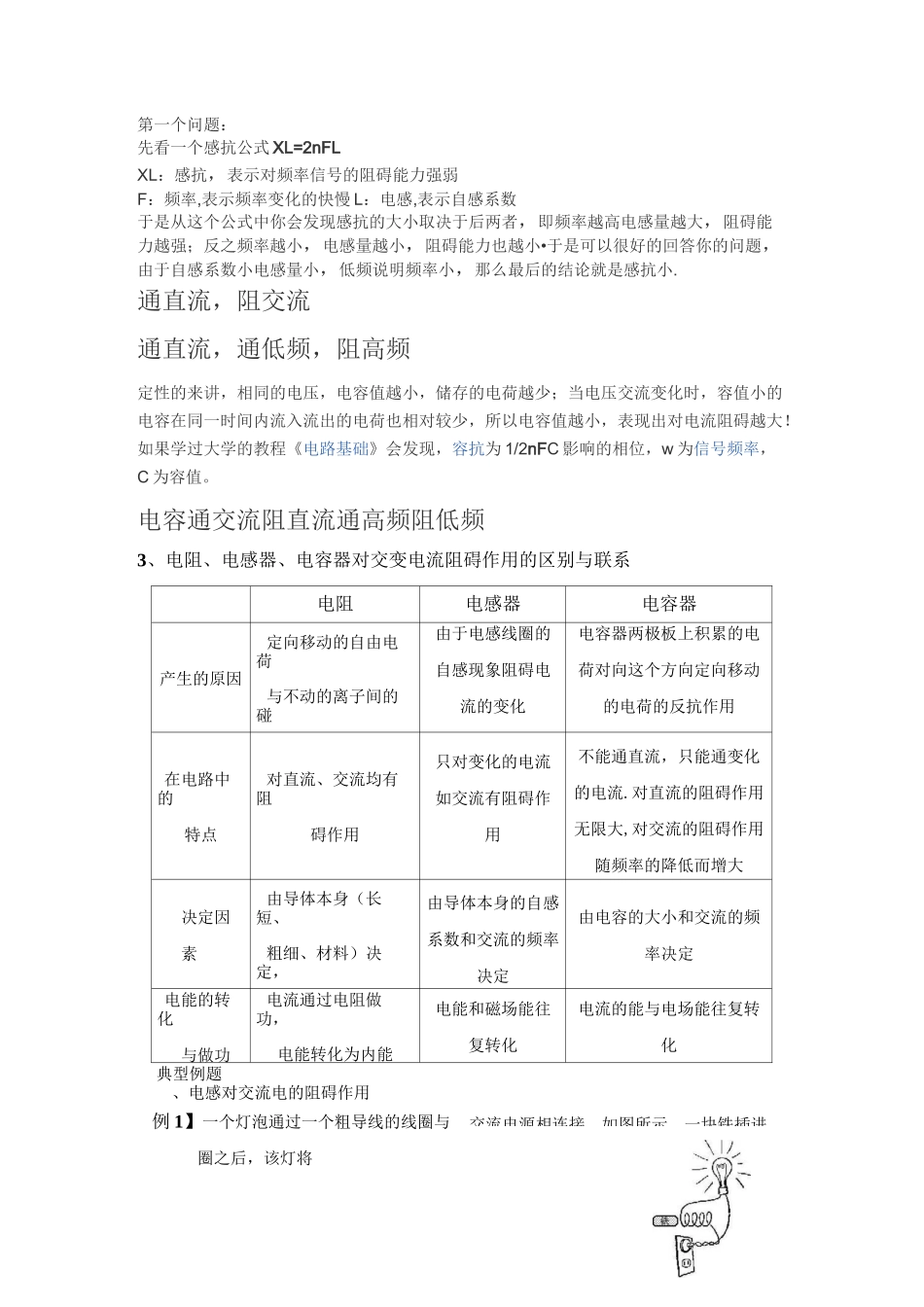

交流电源相连接，如图所示．一块铁插进第一个问题：先看一个感抗公式XL=2nFLXL：感抗，表示对频率信号的阻碍能力强弱F：频率,表示频率变化的快慢L：电感,表示自感系数于是从这个公式中你会发现感抗的大小取决于后两者，即频率越高电感量越大，阻碍能力越强；反之频率越小，电感量越小，阻碍能力也越小•于是可以很好的回答你的问题，由于自感系数小电感量小，低频说明频率小，那么最后的结论就是感抗小.通直流，阻交流通直流，通低频，阻高频定性的来讲，相同的电压，电容值越小，储存的电荷越少；当电压交流变化时，容值小的电容在同一时间内流入流出的电荷也相对较少，所以电容值越小，表现出对电流阻碍越大！如果学过大学的教程《电路基础》会发现，容抗为1/2nFC影响的相位，w为信号频率，C为容值。电容通交流阻直流通高频阻低频3、电阻、电感器、电容器对交变电流阻碍作用的区别与联系电阻电感器电容器产生的原因定向移动的自由电荷与不动的离子间的碰由于电感线圈的自感现象阻碍电流的变化电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用在电路中的特点对直流、交流均有阻碍作用只对变化的电流如交流有阻碍作用不能通直流，只能通变化的电流.对直流的阻碍作用无限大,对交流的阻碍作用随频率的降低而增大决定因素由导体本身（长短、粗细、材料）决定，由导体本身的自感系数和交流的频率决定由电容的大小和交流的频率决定电能的转化与做功电流通过电阻做功，电能转化为内能电能和磁场能往复转化电流的能与电场能往复转化典型例题、电感对交流电的阻碍作用例1】一个灯泡通过一个粗导线的线圈与圈之后，该灯将213•变亮.对灯没影•变暗•无法判断【解析】线圈和灯泡是串联的，当铁插进线圈后，电感线圈的自感系数增大，所以电感器对交变电流阻碍作用增大，因此电路中的电流变小，则灯变暗。答案】、电容对交流电的阻碍作用例2】如图所示，接在交流电源上的电灯泡正常发光，以下说法正确的是A.把电介质插入电容器，灯泡变亮B.增大电容器两极板间的距离，灯泡变亮C.减小电容器两极板间的正对面积，灯泡变暗D.使交变电流频率减小，灯泡变暗【解析】把电介质插入电容器，电容增大，电容器对交变电流阻碍作用变小，所以灯泡变亮，故A正确。增大电容器两极板间的距离，电容变小，电容器对交变电流阻碍作用变大，所以灯泡变暗故B错。减小电容器两极板间的正对面积，电容变小灯泡变暗正确，故C正确。交变电流频率减小，电容器对交变电流阻碍作用增大，灯泡变暗，故D正确。【答案】ACD三、电感、电容、电阻对交流电的阻碍作用的比较【例3】如图所示，把电阻R，电感线圈L，电容C并联，接到一个交流电源上，三个电流表示数相同，若保持电源电压大小不变I3的关系是A、I=I=I123B、I>I>I123C、I>I>ID、I3>I1>I2而将电源频率增大，则三个电流表示数【解析】交流电频率增大，电阻R对电流的阻碍作用不变所以舛表读数不变。频率增大，电感线圈对交变电流阻碍作用增大，对电流的阻碍作用变大，所以电流变小，A2表读数变小。频率增大，电容器对交变电流阻碍作用变小，对电流的阻碍作用变小，所以电流变大，A3表读数变大故答案为D。【答案】D【例4】如图所示是电视机电源部分的滤波装置，当输入端输入含有直流成分、交流低频成分的电流后，能在输出端得到较稳定的直流电，试分析其工作原理及各电容和电感的作用。【解析】当含有多种成分的电流输入到C1两端，由于C1的“通交流、隔直流”的功能，电流中的交流成分被衰减，而线圈L有“通直流、阻交流”的功能，直流成分电流顺利通过L一小部分交流通过L,到达C2两端时，由于C2的“通交流、隔直流”的功能，C2进一步滤除电流中残余的交流成分，这样在输出端得到较稳定的直流电．这个直流电供电视机内芯正常工作。第单元交变电流电感和电容对交变电流的影响一、单项选择题（本题共6小题，每小题7分，共42分）1•两个相同的白炽灯泡L］和L2接到如图1所示的电路中，灯L］与电容器串联，灯L2与电感线圈串联.当a、b间接电压最大值为um、频率为f的正弦交流电源时，两灯都发光，且亮度相同.更换一个新的正弦交流电源后，灯-的亮度低于灯L2的亮度.新电...
