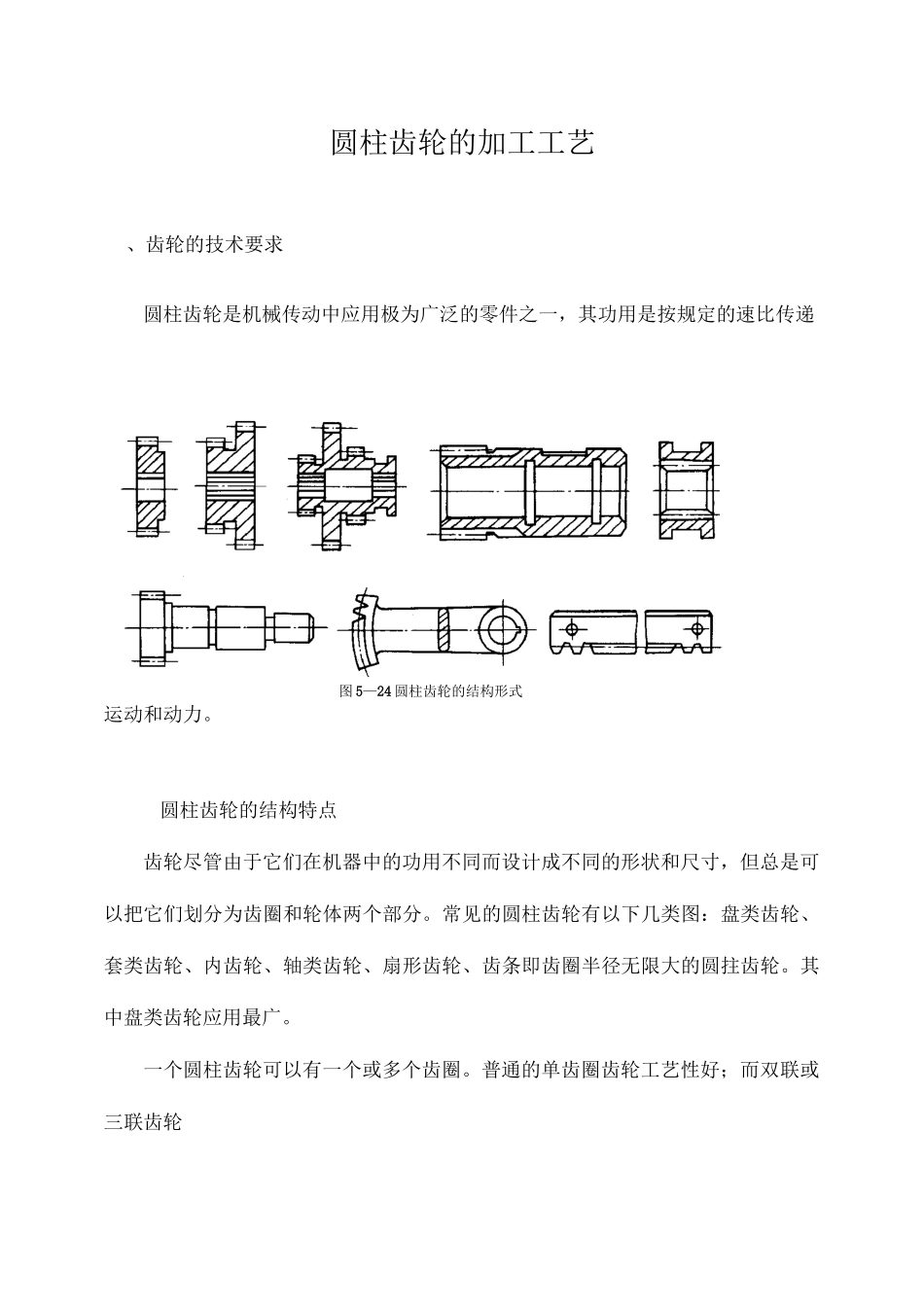

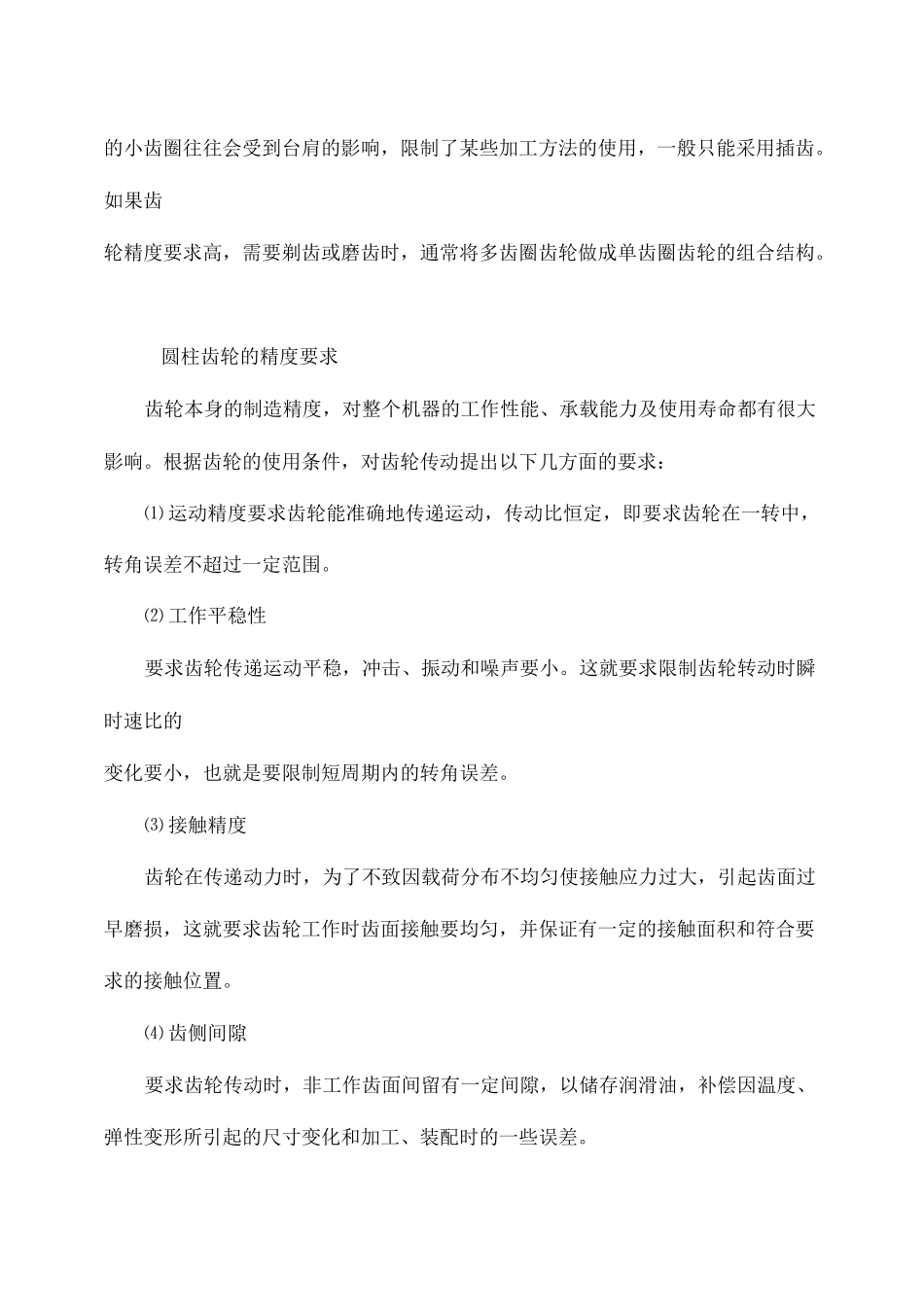

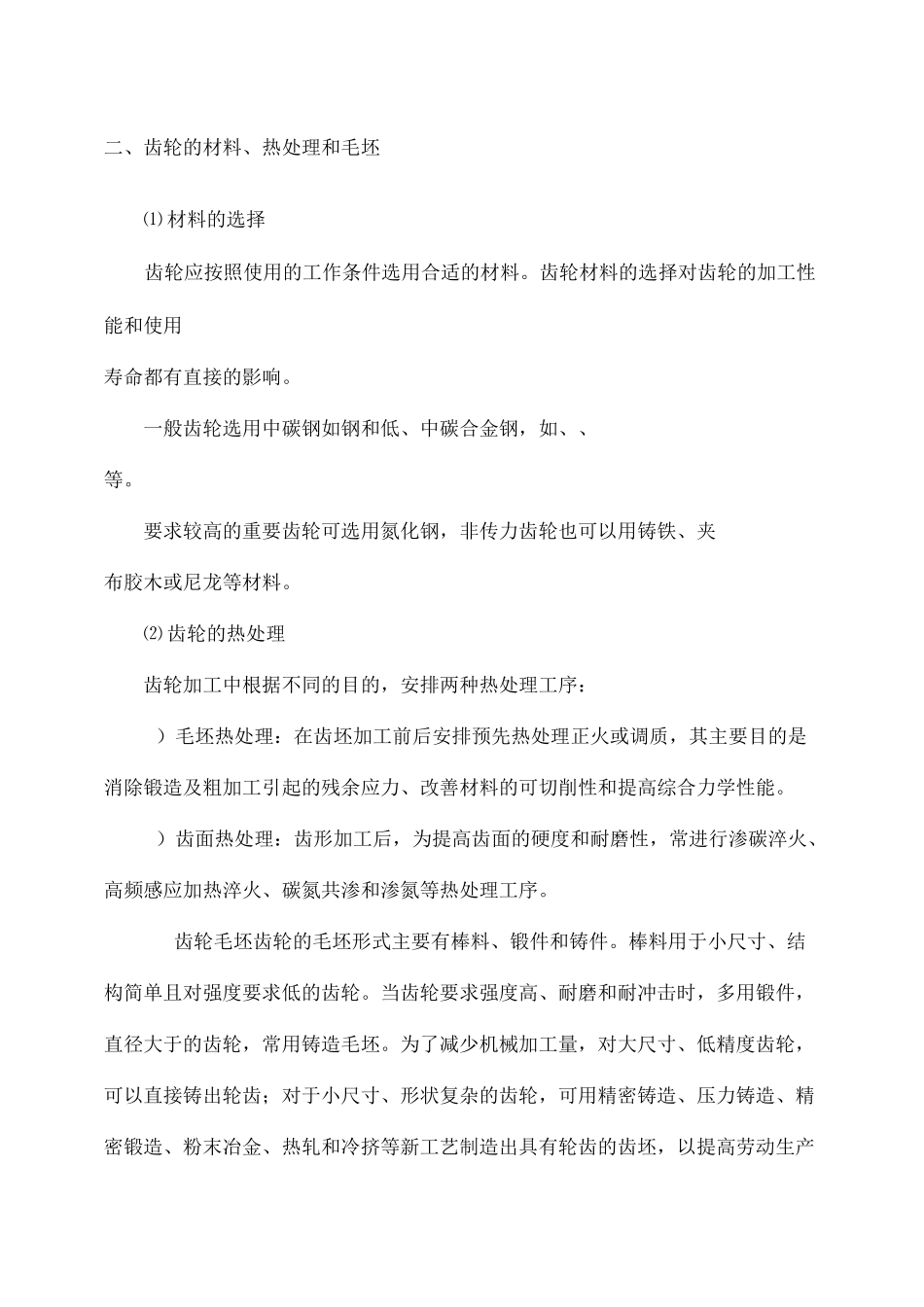

圆柱齿轮的加工工艺、齿轮的技术要求圆柱齿轮是机械传动中应用极为广泛的零件之一，其功用是按规定的速比传递图5—24圆柱齿轮的结构形式运动和动力。圆柱齿轮的结构特点齿轮尽管由于它们在机器中的功用不同而设计成不同的形状和尺寸，但总是可以把它们划分为齿圈和轮体两个部分。常见的圆柱齿轮有以下几类图：盘类齿轮、套类齿轮、内齿轮、轴类齿轮、扇形齿轮、齿条即齿圈半径无限大的圆拄齿轮。其中盘类齿轮应用最广。一个圆柱齿轮可以有一个或多个齿圈。普通的单齿圈齿轮工艺性好；而双联或三联齿轮的小齿圈往往会受到台肩的影响，限制了某些加工方法的使用，一般只能采用插齿。如果齿轮精度要求高，需要剃齿或磨齿时，通常将多齿圈齿轮做成单齿圈齿轮的组合结构。圆柱齿轮的精度要求齿轮本身的制造精度，对整个机器的工作性能、承载能力及使用寿命都有很大影响。根据齿轮的使用条件，对齿轮传动提出以下几方面的要求：⑴运动精度要求齿轮能准确地传递运动，传动比恒定，即要求齿轮在一转中，转角误差不超过一定范围。⑵工作平稳性要求齿轮传递运动平稳，冲击、振动和噪声要小。这就要求限制齿轮转动时瞬时速比的变化要小，也就是要限制短周期内的转角误差。⑶接触精度齿轮在传递动力时，为了不致因载荷分布不均匀使接触应力过大，引起齿面过早磨损，这就要求齿轮工作时齿面接触要均匀，并保证有一定的接触面积和符合要求的接触位置。⑷齿侧间隙要求齿轮传动时，非工作齿面间留有一定间隙，以储存润滑油，补偿因温度、弹性变形所引起的尺寸变化和加工、装配时的一些误差。二、齿轮的材料、热处理和毛坯⑴材料的选择齿轮应按照使用的工作条件选用合适的材料。齿轮材料的选择对齿轮的加工性能和使用寿命都有直接的影响。一般齿轮选用中碳钢如钢和低、中碳合金钢，如、、等。要求较高的重要齿轮可选用氮化钢，非传力齿轮也可以用铸铁、夹布胶木或尼龙等材料。⑵齿轮的热处理齿轮加工中根据不同的目的，安排两种热处理工序：）毛坯热处理：在齿坯加工前后安排预先热处理正火或调质，其主要目的是消除锻造及粗加工引起的残余应力、改善材料的可切削性和提高综合力学性能。）齿面热处理：齿形加工后，为提高齿面的硬度和耐磨性，常进行渗碳淬火、高频感应加热淬火、碳氮共渗和渗氮等热处理工序。齿轮毛坯齿轮的毛坯形式主要有棒料、锻件和铸件。棒料用于小尺寸、结构简单且对强度要求低的齿轮。当齿轮要求强度高、耐磨和耐冲击时，多用锻件，直径大于的齿轮，常用铸造毛坯。为了减少机械加工量，对大尺寸、低精度齿轮，可以直接铸出轮齿；对于小尺寸、形状复杂的齿轮，可用精密铸造、压力铸造、精密锻造、粉末冶金、热轧和冷挤等新工艺制造出具有轮齿的齿坯，以提高劳动生产率、节约原材料。三、齿坯的机械加工齿坯加工方案的选择对于轴齿轮和套筒齿轮的齿坯，其加工过程和一般轴、套基本相似，现主要讨论盘类齿轮齿坯的加工过程。齿坯的加工工艺方案主要取决于齿轮的轮体结构和生产类型。⑴大批大量生产的齿坯加工大批大量加工中等尺寸齿坯时，青年工人多采用“钻一拉一多刀车”的工艺方案：）以毛坯外圆及端面定位进行钻孔或扩孔；）拉孔；）以孔定位在多刀半自动车床上粗精车外圆、端面、切槽及倒角等。这种工艺方案由于采用高效机床可以组成流水线或自动线，所以生产效率高。⑵成批生产的齿坯加工成批生产齿坯时，常采用“车一拉一车”的工艺方案：）以齿坯外圆或轮毅定位，精车外圆、端面和内孔；）以端面支承拉孔或花键孔；以孔定位精车外圆及端面等。这种方案可由卧式车床或转塔车床及拉床实现。它的特点是加工质量稳定，生产效率较高。当齿坯孔有台阶或端面有槽时，可以充分利用转塔车床上的多刀来进行多工位加工，在转塔车床上一次完成齿坯的加工。四、齿形的加工方法齿形加工是整个齿轮加工的关键。按照加工原理，齿形加工可分为成形法和展成法两种。指状铣刀铣齿、盘形铣刀铣齿、齿轮拉刀拉内齿轮等是成形法加工齿形的例子，而滚齿、剃齿、插齿等是展成法加工齿形的例子。现介绍几种用展成法加工齿形的加工方法。滚齿⑴滚齿特点滚齿是齿形加工中生产率较高，应用最广的一种...
