模电与数电总复习题(期末考试复习题)VIP免费

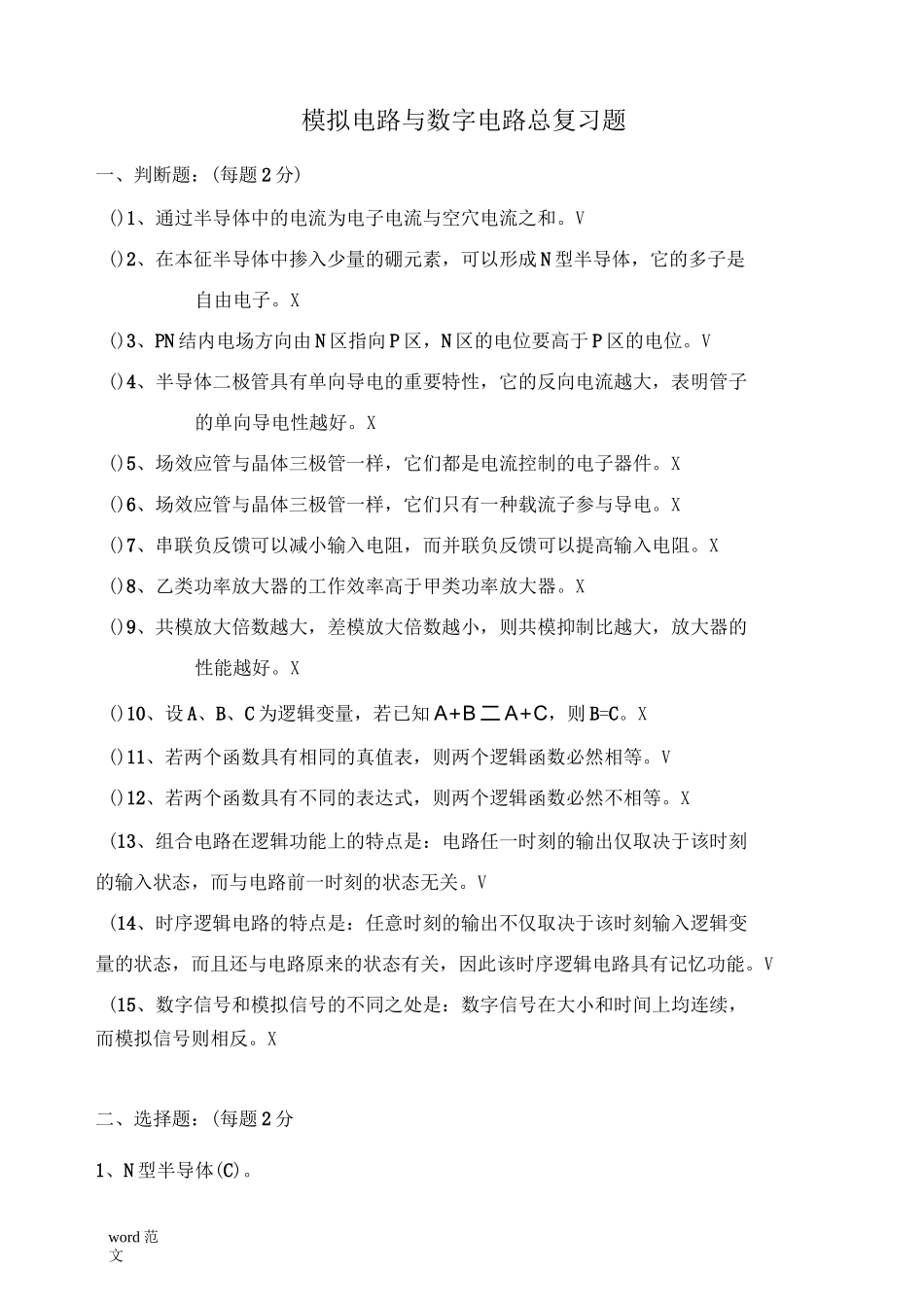

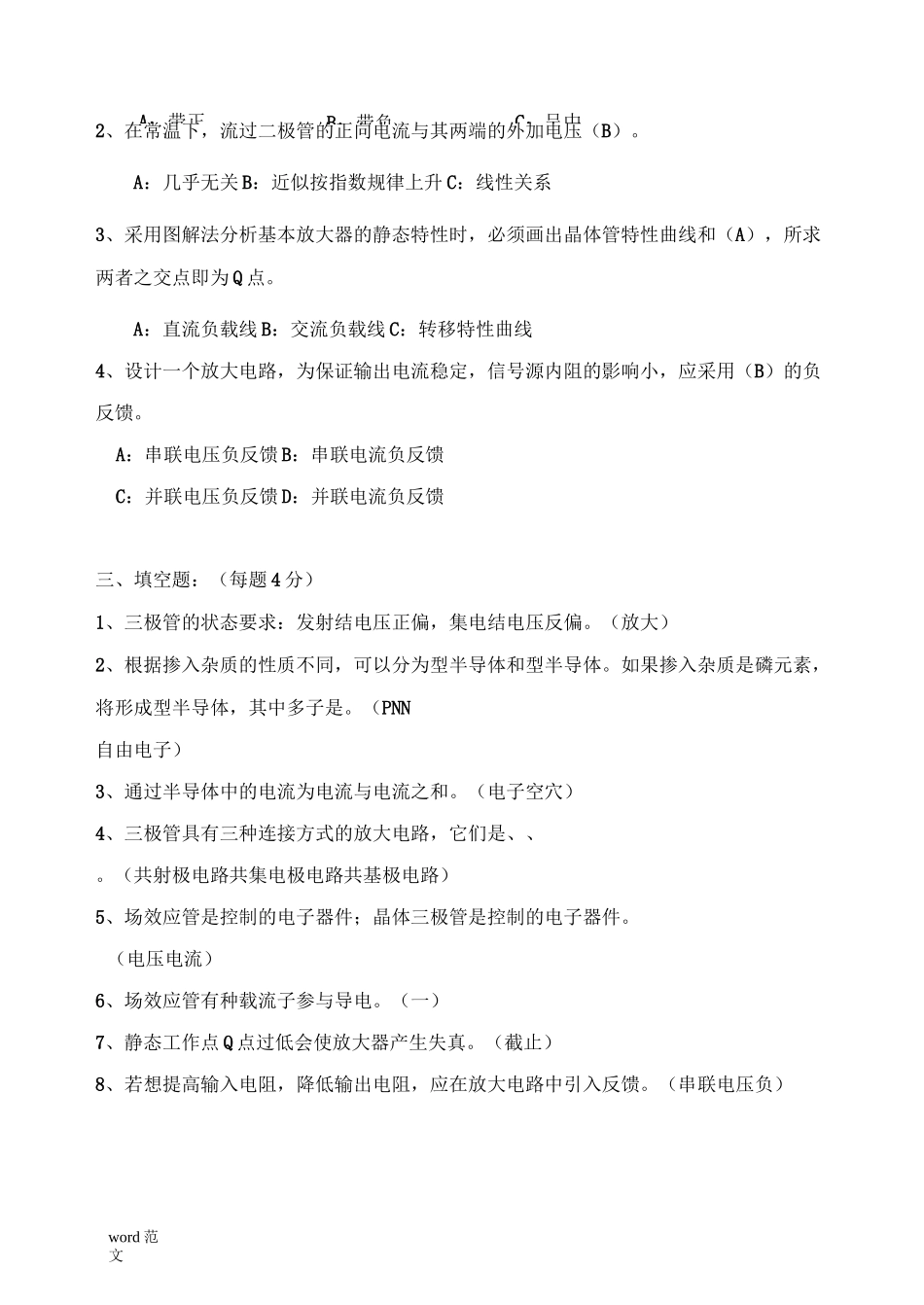

word范文模拟电路与数字电路总复习题一、判断题：(每题2分)()1、通过半导体中的电流为电子电流与空穴电流之和。V()2、在本征半导体中掺入少量的硼元素，可以形成N型半导体，它的多子是自由电子。X()3、PN结内电场方向由N区指向P区，N区的电位要高于P区的电位。V()4、半导体二极管具有单向导电的重要特性，它的反向电流越大，表明管子的单向导电性越好。X()5、场效应管与晶体三极管一样，它们都是电流控制的电子器件。X()6、场效应管与晶体三极管一样，它们只有一种载流子参与导电。X()7、串联负反馈可以减小输入电阻，而并联负反馈可以提高输入电阻。X()8、乙类功率放大器的工作效率高于甲类功率放大器。X()9、共模放大倍数越大，差模放大倍数越小，则共模抑制比越大，放大器的性能越好。X()10、设A、B、C为逻辑变量，若已知A+B二A+C，则B=C。X()11、若两个函数具有相同的真值表，则两个逻辑函数必然相等。V()12、若两个函数具有不同的表达式，则两个逻辑函数必然不相等。X(13、组合电路在逻辑功能上的特点是：电路任一时刻的输出仅取决于该时刻的输入状态，而与电路前一时刻的状态无关。V(14、时序逻辑电路的特点是：任意时刻的输出不仅取决于该时刻输入逻辑变量的状态，而且还与电路原来的状态有关，因此该时序逻辑电路具有记忆功能。V(15、数字信号和模拟信号的不同之处是：数字信号在大小和时间上均连续，而模拟信号则相反。X二、选择题：(每题2分1、N型半导体(C)。word范文A：带正B：带负C：呈中2、在常温下，流过二极管的正向电流与其两端的外加电压（B）。A：几乎无关B：近似按指数规律上升C：线性关系3、采用图解法分析基本放大器的静态特性时，必须画出晶体管特性曲线和（A），所求两者之交点即为Q点。A：直流负载线B：交流负载线C：转移特性曲线4、设计一个放大电路，为保证输出电流稳定，信号源内阻的影响小，应采用（B）的负反馈。A：串联电压负反馈B：串联电流负反馈C：并联电压负反馈D：并联电流负反馈三、填空题：（每题4分）1、三极管的状态要求：发射结电压正偏，集电结电压反偏。（放大）2、根据掺入杂质的性质不同，可以分为型半导体和型半导体。如果掺入杂质是磷元素，将形成型半导体，其中多子是。（PNN自由电子）3、通过半导体中的电流为电流与电流之和。（电子空穴）4、三极管具有三种连接方式的放大电路，它们是、、。（共射极电路共集电极电路共基极电路）5、场效应管是控制的电子器件；晶体三极管是控制的电子器件。（电压电流）6、场效应管有种载流子参与导电。（一）7、静态工作点Q点过低会使放大器产生失真。（截止）8、若想提高输入电阻，降低输出电阻，应在放大电路中引入反馈。（串联电压负）word范文A+1=1，1，A，A13、51．625)10=()2114、9、差动放大器又称差分放大器。它是一种重要的放大器组态。具有高对称性、高稳定性和克服能力，所以几乎所有的集成运算放大器都用它来作为级。（温度漂移或零点漂移输入）10、逻辑电路中最基本的逻辑关系是逻辑。（与、或、非）11.在逻辑代数中，1+1=A=，A•A=。12、(BF.5)16=(10111111.0101)2(110011.101)2=(33.A)16216Y二AB+BC+C（A+D）的反函数是(Y=(A+B)•(B+C)•(C+AD))四、简答题：（每题5至8分）1、图示电路中，二极管为理想二极管，请写出UAO两端的电压值。－10V12word范文RfVT2：Re2、Re3串联电压负反馈越级反馈：VT1－VT2：并联电压负反馈3、F(A、B、C、D)=工(0,2,4,6,10),用卡诺图法求其最简与或式。2、判断图示电路中本级和越级反馈的性质和类型。4、卡诺图法化简为最简与或式F=ABC+AD+D(B+C)+AC+AD解：F=ABC+AD+D(B+C)+AC+AD=A+BC+Dword范文11/L11\VPV00011110000111105、三八译码器，表示函数Y二ABC+BC+ABC"1"0A2A】A0§二2飞3Y6.写出下图所示电路的逻辑函数表达式。I-iLcci'JI0I1I2I3数据选择器A0-S四选一答：F二ABC+ABC+AB解：ICQ=2mARO=4KQ3、用74LS161实现200进制计数器。200=16*12+8高位片：12(1100)word范文低位片：8(1000)五、计算题：（每题10-15分）1、电路如图所示，已知：UCC=12N,RS=1KQ,RB=280KQ,UBE=0.6V,RC=RL=4KQ,hf=50,h.=1KQ。CLfeie求：(1)静态工作点，(2)电压放大倍数A,(3...
