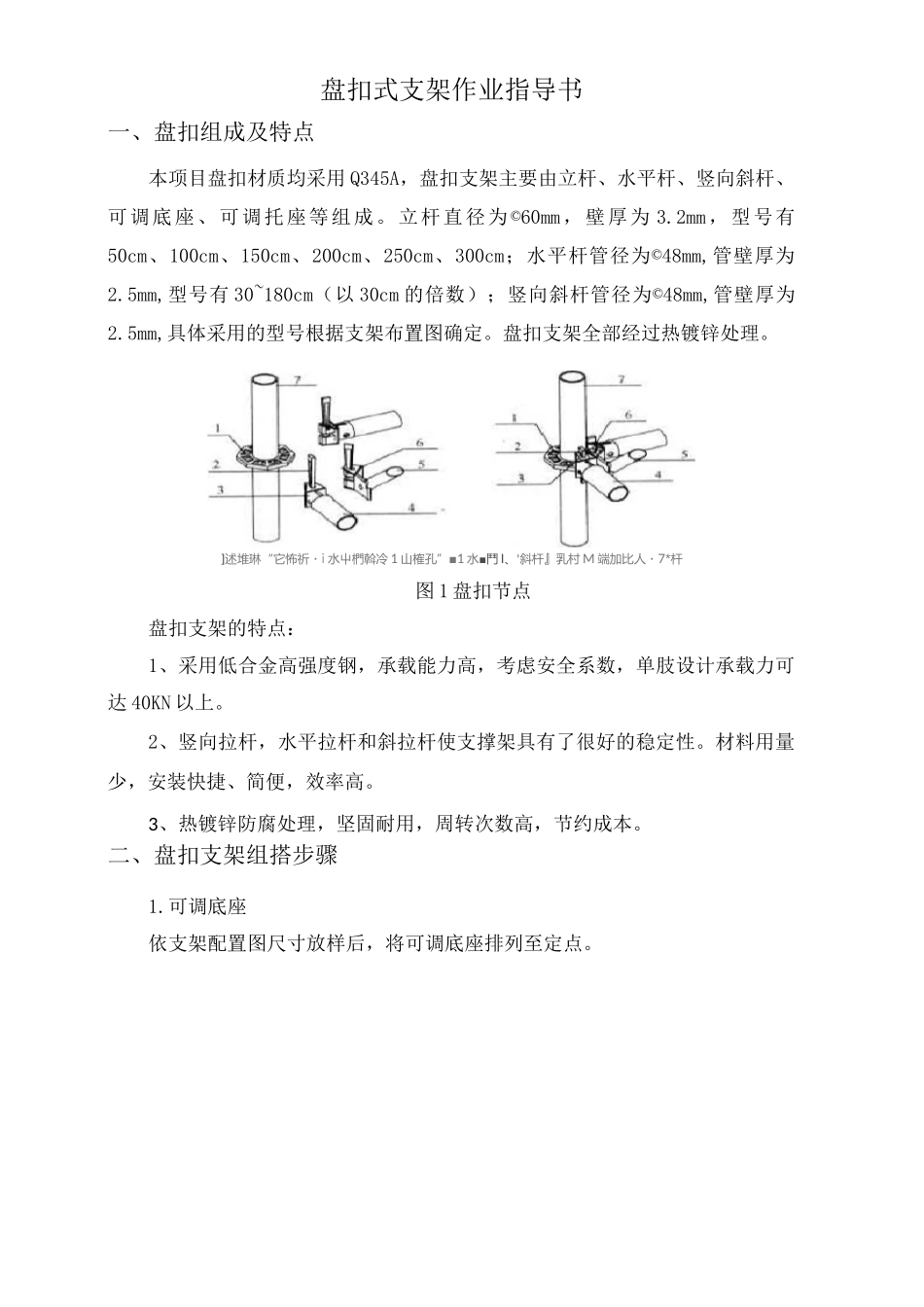

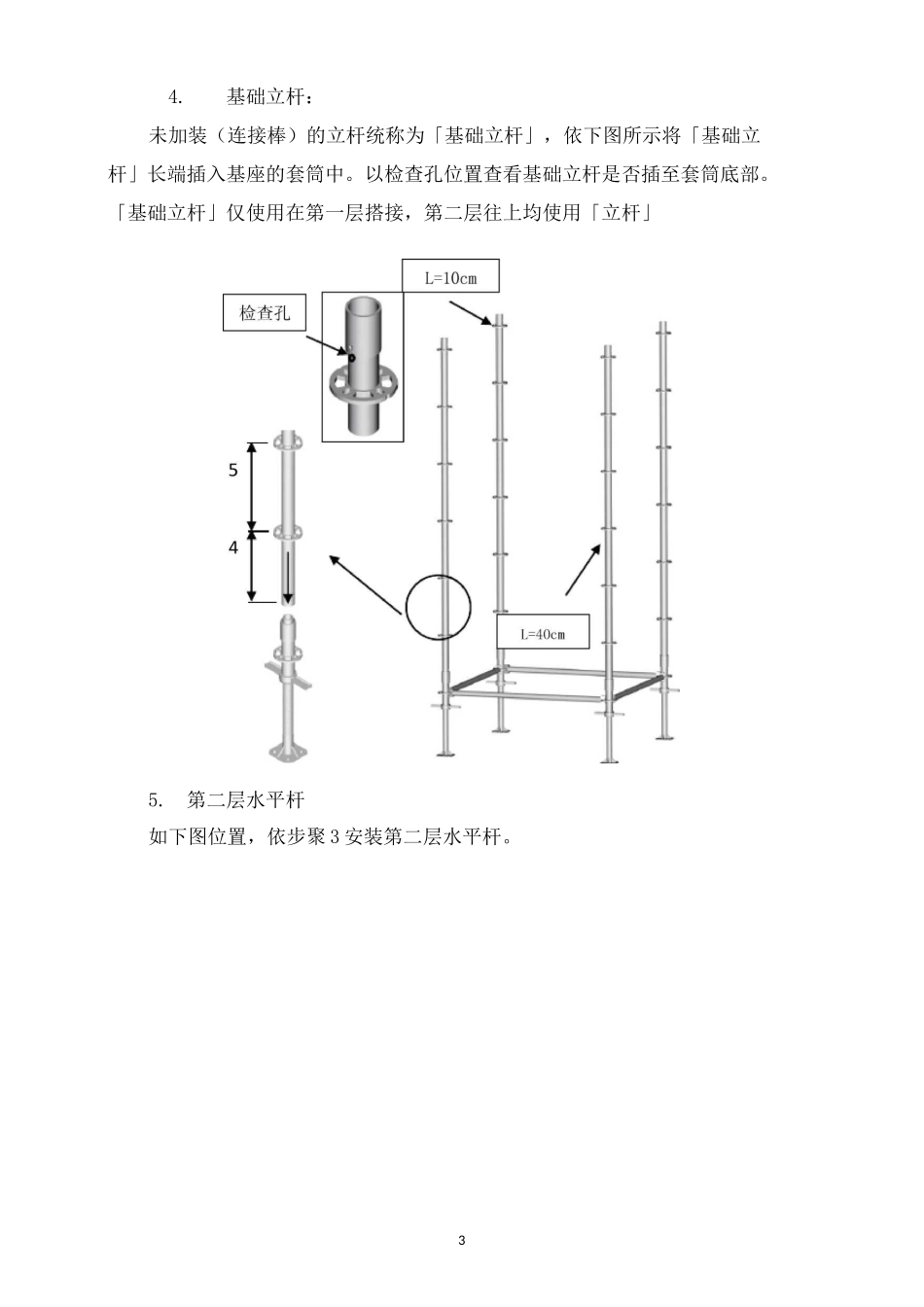

盘扣式支架作业指导书一、盘扣组成及特点本项目盘扣材质均采用Q345A，盘扣支架主要由立杆、水平杆、竖向斜杆、可调底座、可调托座等组成。立杆直径为©60mm，壁厚为3.2mm，型号有50cm、100cm、150cm、200cm、250cm、300cm；水平杆管径为©48mm,管壁厚为2.5mm,型号有30~180cm（以30cm的倍数）；竖向斜杆管径为©48mm,管壁厚为2.5mm,具体采用的型号根据支架布置图确定。盘扣支架全部经过热镀锌处理。]述堆琳“它怖祈・i水屮椚斡冷1山榷孔”■1水■鬥I、'斜杆』乳村M端加比人・7*杆图1盘扣节点盘扣支架的特点：1、采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN以上。2、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。3、热镀锌防腐处理，坚固耐用，周转次数高，节约成本。二、盘扣支架组搭步骤1.可调底座依支架配置图尺寸放样后，将可调底座排列至定点。图2可调底座2基座将基座的立杆套筒部份朝上套入可调底座上方,基座下缘需完全置入扳手受力平面的凹槽内。3、第一层水平杆将水平杆头套入圆盘小孔位置使水平杆头前端抵住立杆圆管，再以斜楔贯穿小孔敲紧固定。34.基础立杆：未加装（连接棒）的立杆统称为「基础立杆」，依下图所示将「基础立杆」长端插入基座的套筒中。以检查孔位置查看基础立杆是否插至套筒底部。「基础立杆」仅使用在第一层搭接，第二层往上均使用「立杆」5.第二层水平杆如下图位置，依步聚3安装第二层水平杆。46.第一层竖向斜杆：将「竖向斜杆」全部依顺时针或全部逆时针方向组搭，如下图。将「竖向斜杆」套入圆盘大孔位置，使竖向斜杆头前端抵住立杆圆管，再以斜楔贯穿大孔敲紧固定。注意！竖向斜杆具有方向性，方向相反即无法搭接。L7.第三层水平杆：如下图位置，依步聚3安装第三层水平杆。8•第二层竖向斜杆：如下图所示,依步骤6组搭方式，和第一层相同方向搭接第二层「竖向斜杆」※若第一层为逆时钟方向组装，则第二层以上的竖向斜杆同样需以逆时钟方69.立杆：「立杆」以四方管（连接棒）连接，如下图所示将连接棒插入下层管中即可。※若需使用「立杆插销」则务必检查圆盘对齐孔是否在同一方向。10•第四层水平杆：如左图位置，依步聚3安装第四层水平杆。水平杆需每150cm安装一层，依实际高度组装。若安装于支撑架最上层（即可调托座下方），不管高度搭接几层，每层间距都不得超过150cm。11.第三层竖向斜杆：如右图所示，依步骤6组搭方式，和第一层、第二层相同方向搭接第三层「竖向斜杆」。7度。可调托说明：本文所述组装流程为盘扣系统支架各项构件的组搭方式及注意事项，每种杆件均有不同长度规格提供设计者设计规划实际搭接需使用的规格及搭架高度需依照支架配置图」按图施工。13、盘扣支架组装12、可调托座如下图所示，将「U型调整座」牙管插入立杆管中，再以扳手调整至所需高高度调整扳8三、施工方法1、支架搭设(1)对作业工人进行技术和安全交底。施工机具准备齐全，具备作业条件。(2)按照施工工艺流程进行支架搭设，搭设过程中如有构配件、杆件有质量问题，坚决不予使用。2、安装方法根据现浇箱梁支架布置图盘扣的纵横向间距，在地面上画方格网，交点即为盘扣立杆位置。(1)根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。下部先全部装完一个作业面的底部立杆及部分横杆。再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，考虑支架的整体稳定性，按照4-6步设置一道竖向斜杆，安装时自下而上进行顺接。安全网在竖向斜杆等设置完毕后设置。密拥.凹迪切堆谡tTj细加战軒•国自潢靈连BE棹i连接上下杆辟.催抽虫杆受力均匀勺乘可列祜底•理、宾阳的可劃节设it】地闻走应老力伽.慷哇彊證禹、便］卿竹班平蒔匕可四书设计.便于葩蹩玄捋水平确庫横拎钎％S播悯・锻扳快提「哇立秆果用®g軽含金拾注洋告.保迁*轻蛋也9(2)支架组装时应控制水平框架的纵向直线度、直角度及水平度。(3)支架拼装完毕后，应检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆可调底座有否松动或空浮情况，并及时调整。(4)支撑架搭设完毕后，应对其平面位置，顶部标高，节点联系...
