抗拔桩施工方案VIP免费

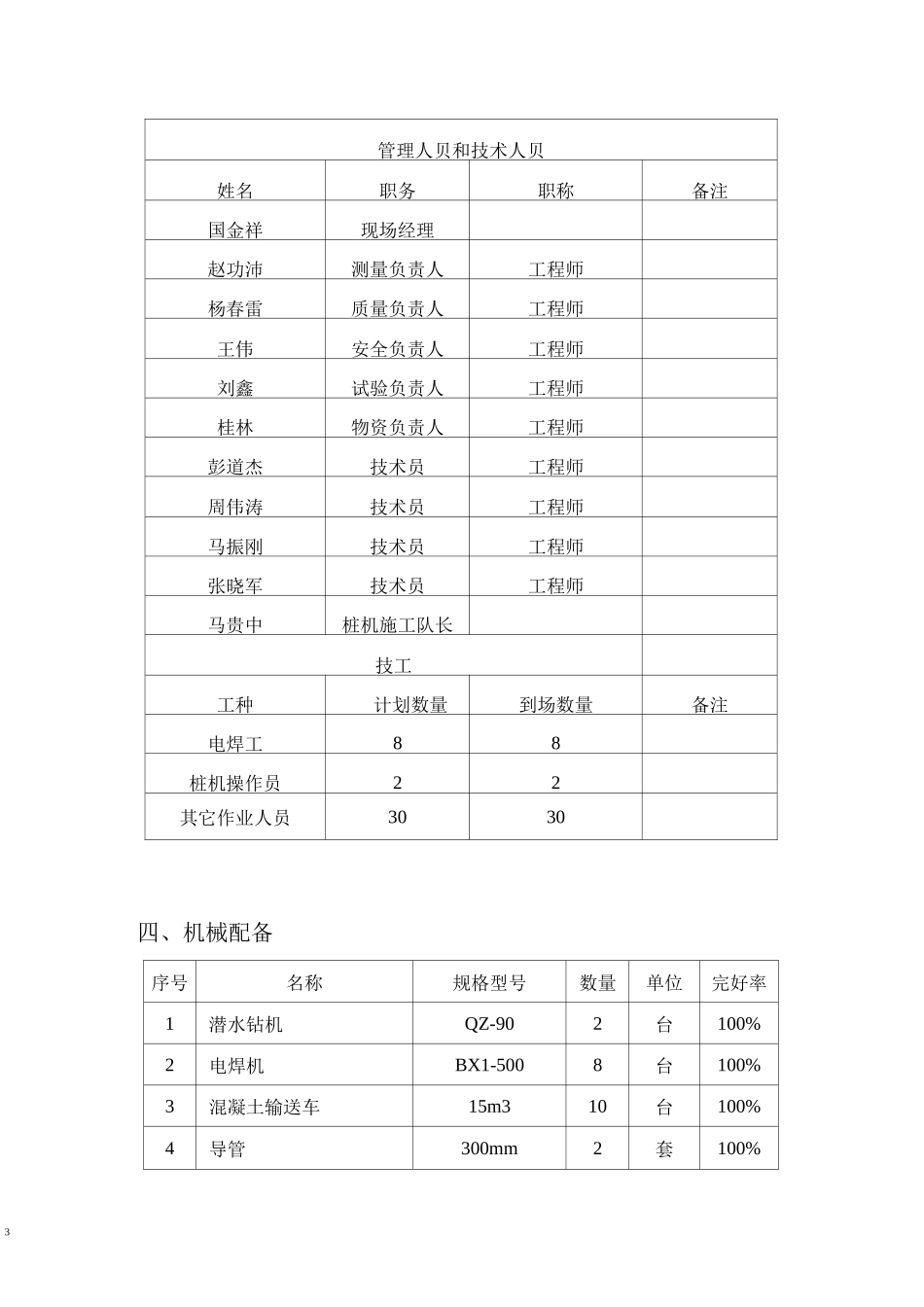

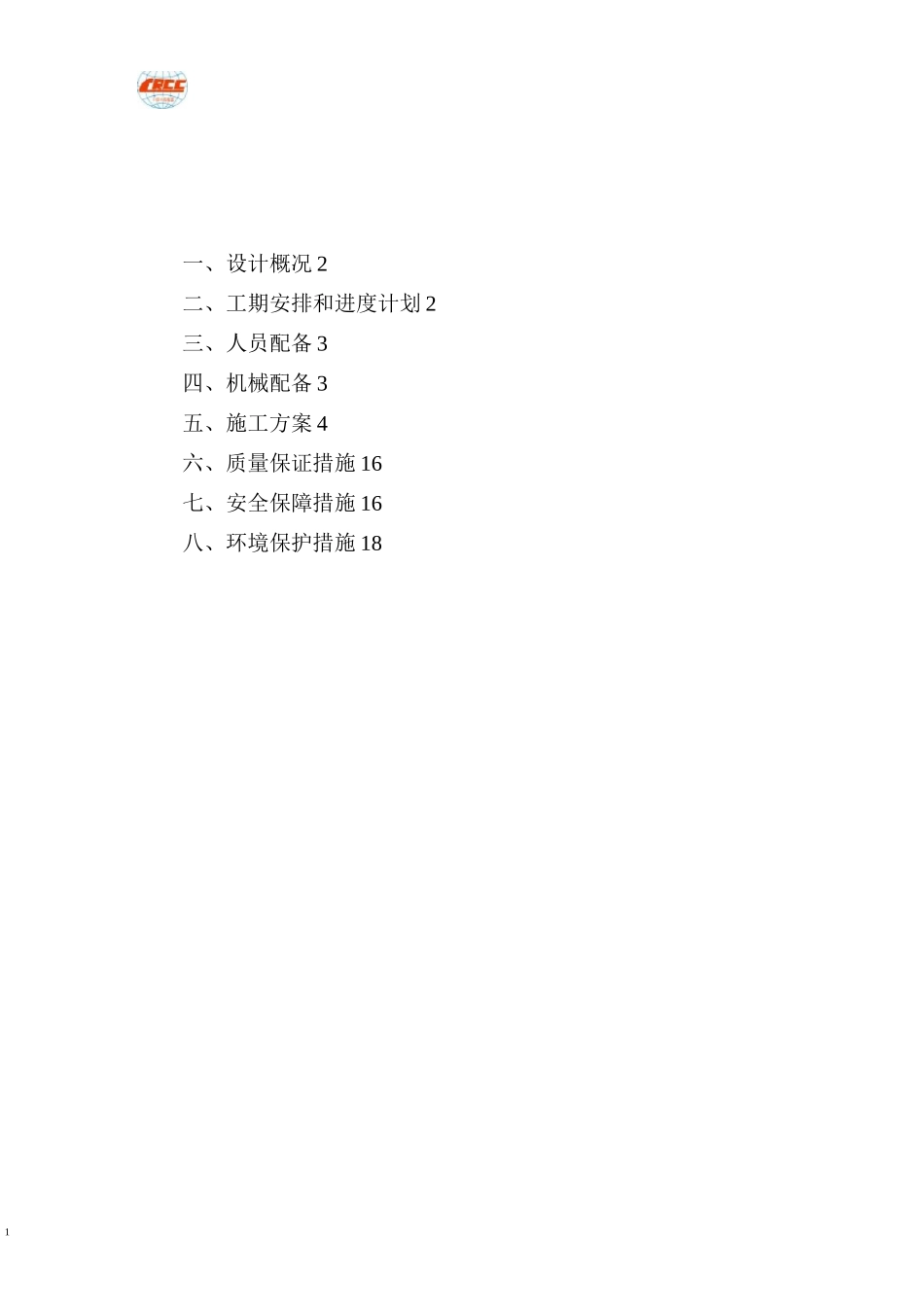

1一、设计概况2二、工期安排和进度计划2三、人员配备3四、机械配备3五、施工方案4六、质量保证措施16七、安全保障措施16八、环境保护措施18滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案23管理人贝和技术人贝姓名职务职称备注国金祥现场经理赵功沛测量负责人工程师杨春雷质量负责人工程师王伟安全负责人工程师刘鑫试验负责人工程师桂林物资负责人工程师彭道杰技术员工程师周伟涛技术员工程师马振刚技术员工程师张晓军技术员工程师马贵中桩机施工队长技工工种计划数量到场数量备注电焊工88桩机操作员22其它作业人员3030四、机械配备序号名称规格型号数量单位完好率1潜水钻机QZ-902台100%2电焊机BX1-5008台100%3混凝土输送车15m310台100%4导管300mm2套100%滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案4滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案5运;67〒号一目项标指技〒号一目项标指技二m二8匕t••标旨扌浆O泥30除LFFfl・吋率0度粘值HP56.于大訓率浆泥制新□（四）钻机就位将钻机移至桩位处，将钻头中心线对准桩孔中心，误差控制在2cm以内，钻机就位牢固，不得在钻孔过程中发生偏斜或位移、倾覆。（五）钻孔1、准备工作完成后，将钻机就位固定，将钻头中心线对准桩中心线，平面偏差控制在2cm以内。钻进时详细记录，确保成孔后桩中心线偏差不大于4cm，倾斜度不大于桩长的1/300。2、钻孔过程中，对成孔的孔位、孔深、孔径、倾斜度各项指标经常进行检查，及时调整。3、在钻进过程中，注意地层变化，对钻碴作取样分析，核对设计地质资料，根据地层变化情况，采用相应的钻进速度。如地质情况和设计资料有差异时，上报监理工程师和设计单位处理。（六）、检查钻孔质量1、成孔试验施工时进行成孔试验，根据地质条件、钻机性能等选择合理的泥浆配置、各阶段的进尺速度、清孔方式与时间等钻进参数。获取较为详细的地质条件参数和可靠的钻孔参数，并根据获得的技术数据滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案表3泥浆技术指标表滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案8及时修正钻孔参数，以保证钻孔质量。2、成孔钻机就位时用方木垫平，钻机定位要准确、水平、稳定，将钻头中心线对准桩孔中心，钻机底盘中心与护筒中心差控制在2cm以内。钻孔过程中，孔内严格保持泥浆稠度适当、水位稳定，及时添加泥浆，以维持孔内水头差，防止坍孔。并对钻碴作取样分析，核对设计地质资料，根据地层变化情况，采用相应的钻进参数、泥浆稠度。钻进过程中，经常测定钻孔深度、倾斜度，发现问题，及时处理。3、成孔质量检查钻进成孔后及时进行质量检查，质量标准见表4。表4钻进成孔质量标准表滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案9滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案10滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案11滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案12滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案13滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案14滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案15滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案16滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案17滨海站交通枢纽配套市政道路工程B象限U型槽钻孔灌注桩方案18
