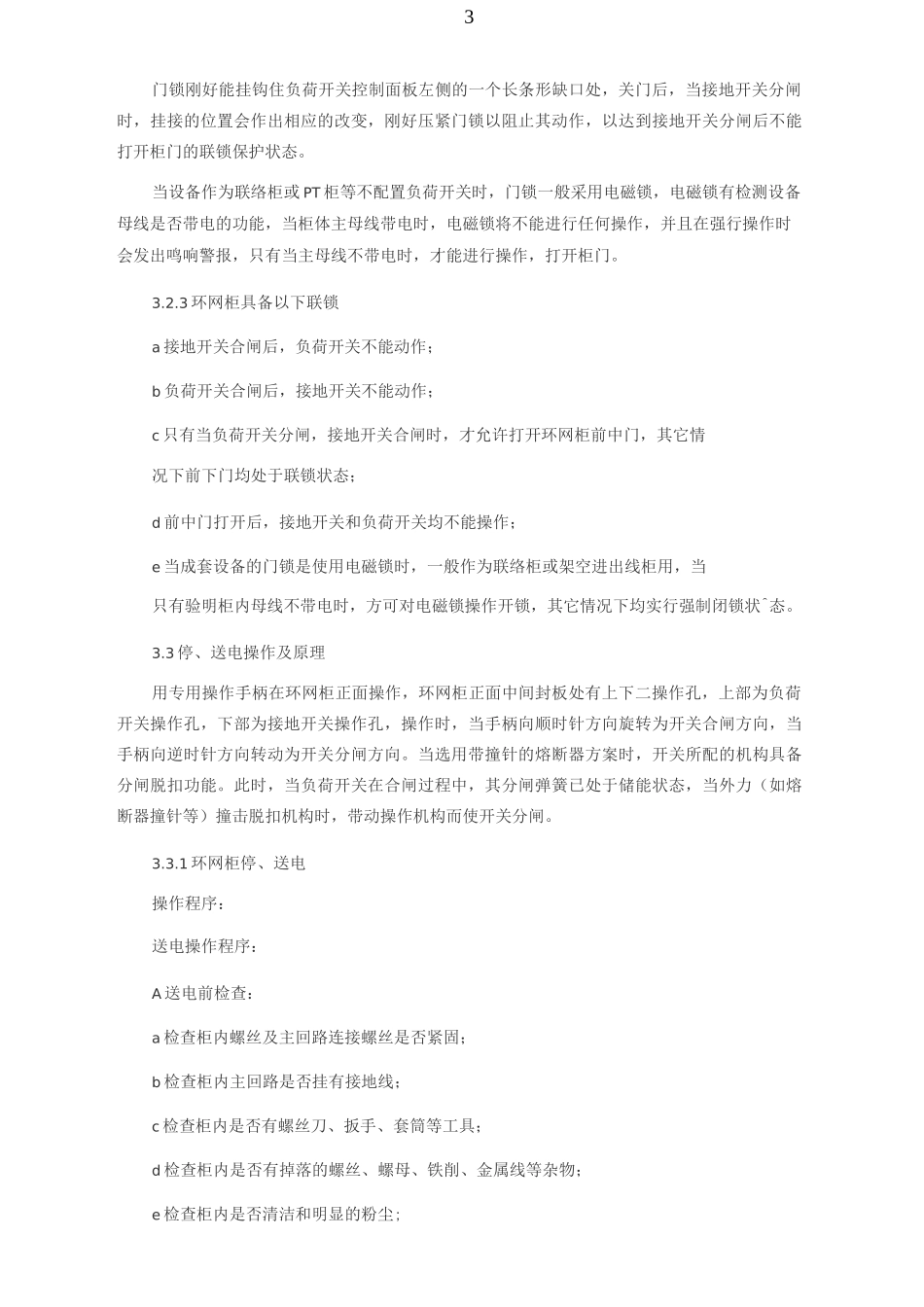

环网柜说明书(总6页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除HXGN1112环网柜使用说明书23门锁刚好能挂钩住负荷开关控制面板左侧的一个长条形缺口处，关门后，当接地开关分闸时，挂接的位置会作出相应的改变，刚好压紧门锁以阻止其动作，以达到接地开关分闸后不能打开柜门的联锁保护状态。当设备作为联络柜或PT柜等不配置负荷开关时，门锁一般采用电磁锁，电磁锁有检测设备母线是否带电的功能，当柜体主母线带电时，电磁锁将不能进行任何操作，并且在强行操作时会发出鸣响警报，只有当主母线不带电时，才能进行操作，打开柜门。3.2.3环网柜具备以下联锁a接地开关合闸后，负荷开关不能动作；b负荷开关合闸后，接地开关不能动作；c只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前中门，其它情况下前下门均处于联锁状态；d前中门打开后，接地开关和负荷开关均不能操作；e当成套设备的门锁是使用电磁锁时，一般作为联络柜或架空进出线柜用，当只有验明柜内母线不带电时，方可对电磁锁操作开锁，其它情况下均实行强制闭锁状^态。3.3停、送电操作及原理用专用操作手柄在环网柜正面操作，环网柜正面中间封板处有上下二操作孔，上部为负荷开关操作孔，下部为接地开关操作孔，操作时，当手柄向顺时针方向旋转为开关合闸方向，当手柄向逆时针方向转动为开关分闸方向。当选用带撞针的熔断器方案时，开关所配的机构具备分闸脱扣功能。此时，当负荷开关在合闸过程中，其分闸弹簧已处于储能状态，当外力（如熔断器撞针等）撞击脱扣机构时，带动操作机构而使开关分闸。3.3.1环网柜停、送电操作程序：送电操作程序：A送电前检查：a检查柜内螺丝及主回路连接螺丝是否紧固；b检查柜内主回路是否挂有接地线；c检查柜内是否有螺丝刀、扳手、套筒等工具；d检查柜内是否有掉落的螺丝、螺母、铁削、金属线等杂物；e检查柜内是否清洁和明显的粉尘;4f检查环网柜的所有元件的电气性能、绝缘水平、接线正确性及防误操作的可靠性；g检查面板指示仪表的工作情况是否正确。B、关柜门：a关前中门：一只手把门往前推紧，另一只手握紧门把向顺时针方向扭。关仪表门：把门往前推紧，再把门锁向前按下，用钥匙锁住其门手把的操作，即可关上门。b关好前门后，要检查前门是否完全正确锁紧，门是否突出或错位。C、分接地开关：a将操作手柄对准卡位插入操作面板右下方操作孔，用力往里按下，并向顺时针方向转动手柄，接地开关分闸，负荷开关操作机械同时锁定前门。b操作接地开关时如有卡滞现象，则应对接地传动装置采取润滑措施，必要时需要进行调整。D、合负荷开关：a将操作手柄对准卡位插入操作面板右上方操作孔，用力往里按下，并向顺时针方向转动手柄，负荷开关合闸。.b关合负荷开关需要很大的力，应充份利用杠杆原理，调整操作手柄的长度进行合闸操作，如若负荷开关仍不能正常操作，则应确认接地开关处于分闸状态，联锁机构是否到位等。E、送电完毕：a送电完毕，此时设备处于运行状态，如果需要停电则要严格按照停电操作规则进行操作。b正常运行时，负荷开关应在合闸位置，接地开关处于分闸位置、前中门板处于闭合状态。停电操作程序：A、分负荷开关：a将操作手柄对准卡位插入操作面板右上方操作孔，用力往里按下，并向逆时针方向转动手柄，负荷开关分闸。b负荷开关合闸时，也正处于分闸储能状态，对操作手柄只需用很少力转动便能使其分闸，但操作手柄仍须转到有效分闸位置。B、合接地开关：a将操作手柄对准卡位插入操作面板右下方操作孔，用力往里按下，并向逆时针方向转动5手柄，接地开关合闸，同时解锁前中门.b如果负荷开关未分闸，则接地开关不能合闸，前中门也打不开、负荷开关与接地开关的操作顺序不能调反。c在合接地开关前必须对出线侧是否带电进行判断，保证出线侧不带电的情况下合接地刀。C、开柜门：a开前中门：握紧门手把向逆时针方向转动，打开前中门。.b开仪表门：用钥匙解开其门把锁操作的限制，按一下左边门把的按钮，握紧弹出的手把向顺时针方向小角度转动，打开仪表门。•D、停电完毕：停电后，人员不能立刻用手直接接触柜内导体，必须先用接地导体泻走...
