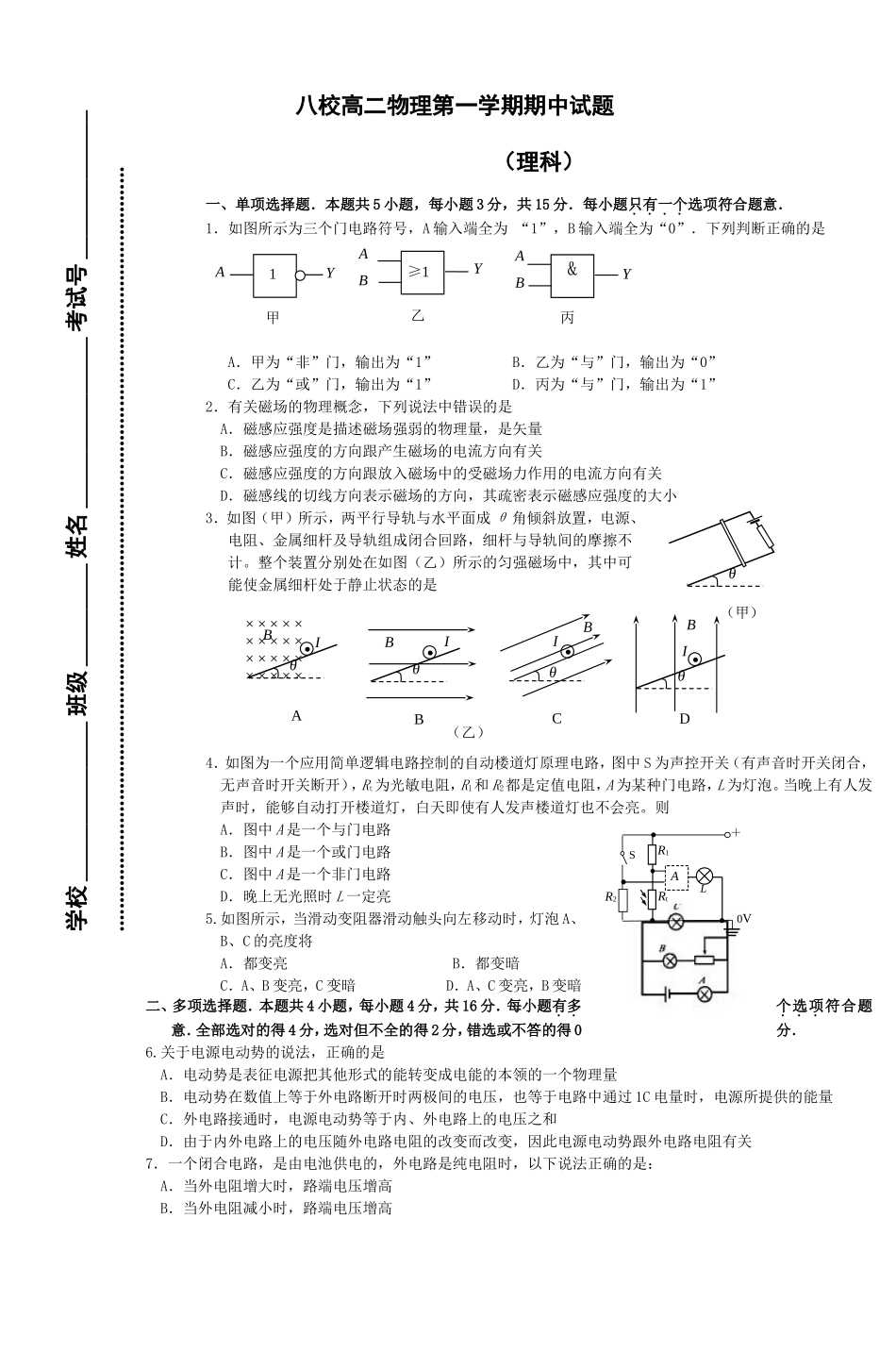

八校高二物理第一学期期中试题（理科）一、单项选择题．本题共5小题，每小题3分，共15分．每小题只有一个选项符合题意．1．如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”2．有关磁场的物理概念，下列说法中错误的是A．磁感应强度是描述磁场强弱的物理量，是矢量B．磁感应强度的方向跟产生磁场的电流方向有关C．磁感应强度的方向跟放入磁场中的受磁场力作用的电流方向有关D．磁感线的切线方向表示磁场的方向，其疏密表示磁感应强度的大小3．如图（甲）所示，两平行导轨与水平面成θ角倾斜放置，电源、电阻、金属细杆及导轨组成闭合回路，细杆与导轨间的摩擦不计。整个装置分别处在如图（乙）所示的匀强磁场中，其中可能使金属细杆处于静止状态的是4．如图为一个应用简单逻辑电路控制的自动楼道灯原理电路，图中S为声控开关（有声音时开关闭合，无声音时开关断开），Rt为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为灯泡。当晚上有人发声时，能够自动打开楼道灯，白天即使有人发声楼道灯也不会亮。则A．图中A是一个与门电路B．图中A是一个或门电路C．图中A是一个非门电路D．晚上无光照时L一定亮5.如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将A．都变亮B．都变暗C．A、B变亮，C变暗D．A、C变亮，B变暗二、多项选择题．本题共4小题，每小题4分，共16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6.关于电源电动势的说法，正确的是A．电动势是表征电源把其他形式的能转变成电能的本领的一个物理量B．电动势在数值上等于外电路断开时两极间的电压，也等于电路中通过1C电量时，电源所提供的能量C．外电路接通时，电源电动势等于内、外电路上的电压之和D．由于内外电路上的电压随外电路电阻的改变而改变，因此电源电动势跟外电路电阻有关7．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是：A．当外电阻增大时，路端电压增高B．当外电阻减小时，路端电压增高&AAABBYYY1≥1甲乙丙LR1RtR2S＋0VAθ（甲）（乙）θ××××××××××××××××××××ABIθBBIθDBIθCBI学校______________班级_________姓名_______________考试号_____________......................................................................................................................................C．当外电阻减小时，电池的输出功率一定增大D．电池的内阻越小，外电阻变化时，路端电压的变化越小8．如图所示，一根通电直导线垂直放在磁感应强度为1T的匀强磁场中，以导线为中心，半径为R的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是A．直导线中电流方向垂直纸面向里B．d点的磁感应强度为0C．a点的磁感应强度为2T，方向向右D．b点的磁感应强度为T，方向斜向下，与B成450角9.家用电热灭蚊器中电热部分的主要元件是PTC元件，PTC元件是钛酸钡等半导体材料制成的电阻器，其电阻率与温度的关系如图所示.由于这种特性，因此PTC元件具有发热、控温双重功能.对此，以下说法正确的是A．通电后，其电功率先增大后减小B．通电后，其电功率先减小后增大C．当其产生的热量与散发的热量相等时，温度保持在t1不变D．当其产生的热量与散发的热量相等时，温度保持在t1、t2之间某一值不变答卷把选择题中个题的选项填到表格中．题号123456789选项三、简答题．本题共3题，共计22分．把答案填在相应的横线上或按题目要求作答．10.（6分）右图是欧姆表的原理图，电流表的满刻度电流值是125微安，电池的电动势是1.5伏。若把表盘改画成欧姆数的刻度，则表盘正中央的电阻刻度值应是欧。右端电阻刻度值应是欧。11.（8分）小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小...
