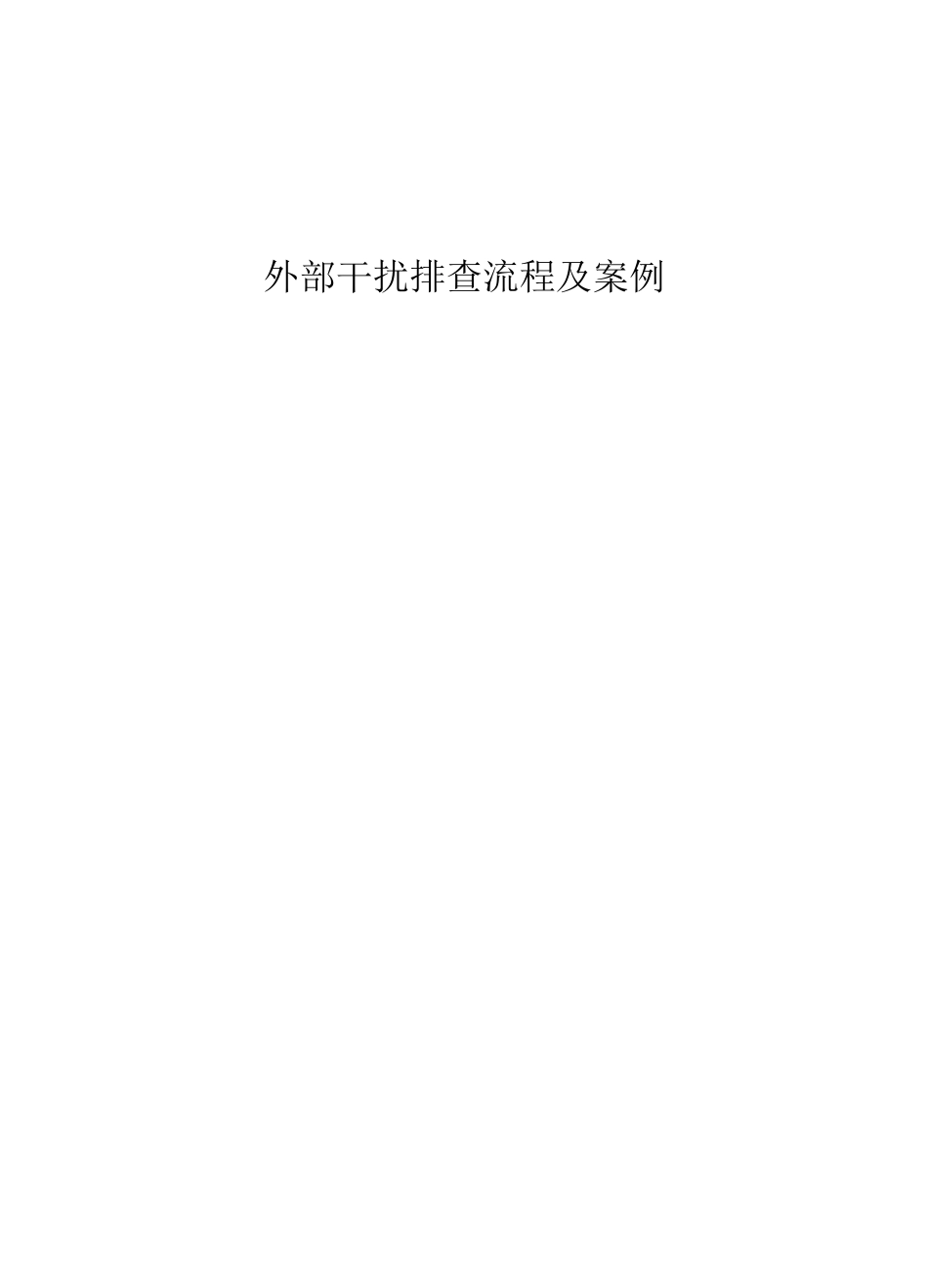

外部干扰排查流程及案例外部干扰排查流程及案例3一、干扰排查背景3二、干扰类型分析流程及定位32.1干扰来源及类型32.2干扰处理流程42.3干扰原因定位4三、外部干扰排查案例54.1干扰区域位置54.2现场扫频情况64.3处理后指标情况8四、干扰排查总结10外部干扰排查流程及案例【摘要】在实际的网络优化工作中,系统受到干扰问题已经成为网络优化中一个不容忽视的重要问题。干扰会使系统掉话率增加,减少基站的覆盖范围,降低通话质量,使网络指标和用户的通话质量受到严重影响等。【关键字】大面积干扰干扰定位【业务类别】基础维护一、干扰排查背景随着无线通讯市场的快速发展,尤其是近年来数据业务的爆发,对网络的覆盖和容量要求越来越高。为此,运营商投入巨资,部署了大量各种制式频段的无线网络,小区半径也越来越小,网络底噪不断抬升,干扰问题也越来越复杂,严重影响了用户体验,加大了运营商网络建设与优化的负担。二、干扰类型分析流程及定位2.1干扰来源及类型网络干扰的干扰来源主要为:用户现场投诉、后台网管提取底噪、通话质量切换等指标、线路上干扰严重小区等。我们一般讲干扰大致分为三大类:硬件设备导致的干扰,网内干扰,网外干扰。当发现小区存在干扰时,首先应该检查该小区所在基站是否正常工作。在远端应检查有无天馈告警,有无关于TRX的告警,有无GPS告警等;在近端则应检查有无天线损坏、进水;馈线(包括跳线)损坏、进水;CDU故障、TRX故障、基站跳线接错。然后再判断是否频率规划、数据配置错误导致的网内同邻频干扰,最后再确定是否网外干扰。主要的干扰详细分类如下图所示:WFSEM电中失砸•导瓷C千拭1巾內诉3円酉己7-7出溟导牧FJJt于忖酉己匕匕不一爭工畀至工千珈T口□ifcS远千饥戏云E帯二F址咆理件牡陲千抉曲毗-F-址I;岂菇干施亘〒冏于城■I出涯千址J…电21K/1□吕千时t2.2干扰处理流程网络干扰处理流程:上述流程排查思路:网内干扰〉硬件干扰〉网外干扰,现场根据实际情况由易到难,灵活考虑排查步骤。2.3干扰原因定位2.3.1系统内干扰定位系统内干扰原因定位主要关注基站数据配置问题,与GPS失步告警,RRU故障等,在远端观察有无关于TRX的告警、有无基站时钟告警等。但TRX和合路设备性能下降等隐性故障不一定会上报告警,可以通过观察上行质量情况加以判断;在近端检查有无天线损坏、进水,馈线损坏进水、TRX故障、基站跳线接错等。A检查被干扰基站与相邻基站GPS告警,检查被干扰基站与相邻基站告警,当基站失步时,因为上下行收发不一致,会造出严重干扰。GPS故障产生的原因可能有:(1)GPS馈线开路,无法搜索到GPS信号。(2)GPS安装位置受建筑阻挡,锁星数不够,时钟失步。(3)GPS信号受到干扰。(4)GPS板卡故障。如果怀疑某个基站GPS失步产生干扰,尝试关闭该基站,对比关闭前后的底噪变化确认干扰源。受到GPS失步基站干扰的小区,一般20M带宽内都会收到干扰信号。>检查设备故障,核查RRU设备是否产生告警,核查是否增减或更换过载频等硬件,以及是否调整过天馈线系统,干扰出现是否存在时间特性等,如同一基站,某一小区噪声值长期异常,常规排查方法找不到干扰源时,最后怀疑RRU设备是否故障。现场可以采用调整天线朝向的方式判断是否RRU故障。排除上述原因后再去现场核查是否有友商的基站建设或调整,最后再定位是否存在其他网外干扰。2.3.2系统外干扰定位排查电信部分基站与其他的运营商共站,在隔离度不够的情况下,LTE小区可能受到多种类型的干扰叠加。采用排除法排查,判断干扰来源。在排查过程中排除DCS1800的干扰,再排查不同运营商设备的干扰。如联通FDD-LTE1800的干扰。如果排除以上干扰,仍没有明确的干扰源,则判断为存在外部不明干扰源。外部干扰源有医疗设备、电视台、大功率电台、微波、雷达、高压电力线,模拟基站、会议保密设备、加油站干扰器等。网外干扰的现象和网内问题造成的干扰有很大的类似性,都是信号受到干扰。针对不同的外部干扰源,不同设备有不同的特点:如直放站的底噪干扰,强度一般,但不管你怎么改频点,都没有效果;而一些外部通信设备的干扰,可能仅影响某一个频段,避开这些频段,就可以避免受到干扰;...
