储罐玻璃钢内防腐VIP免费

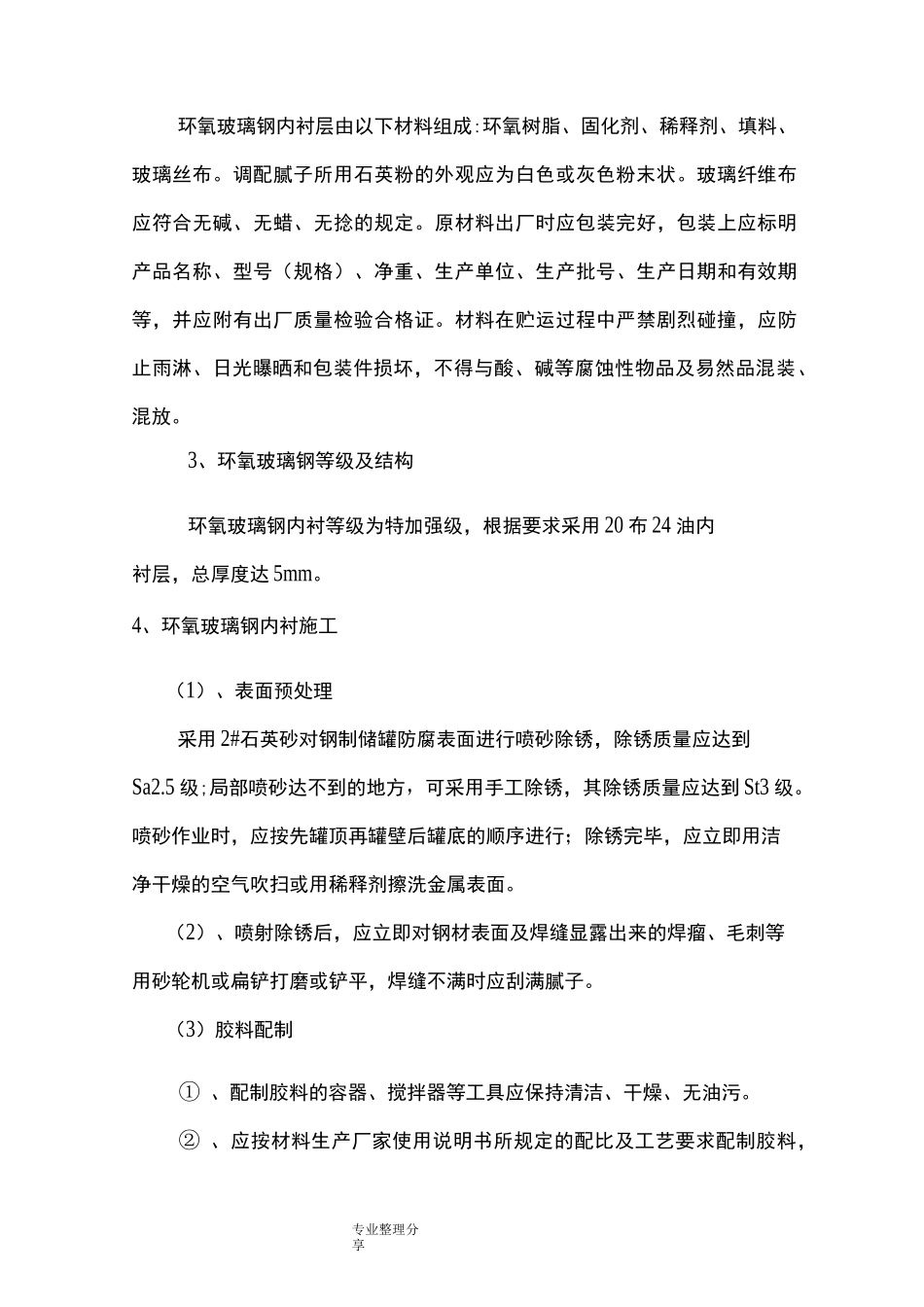

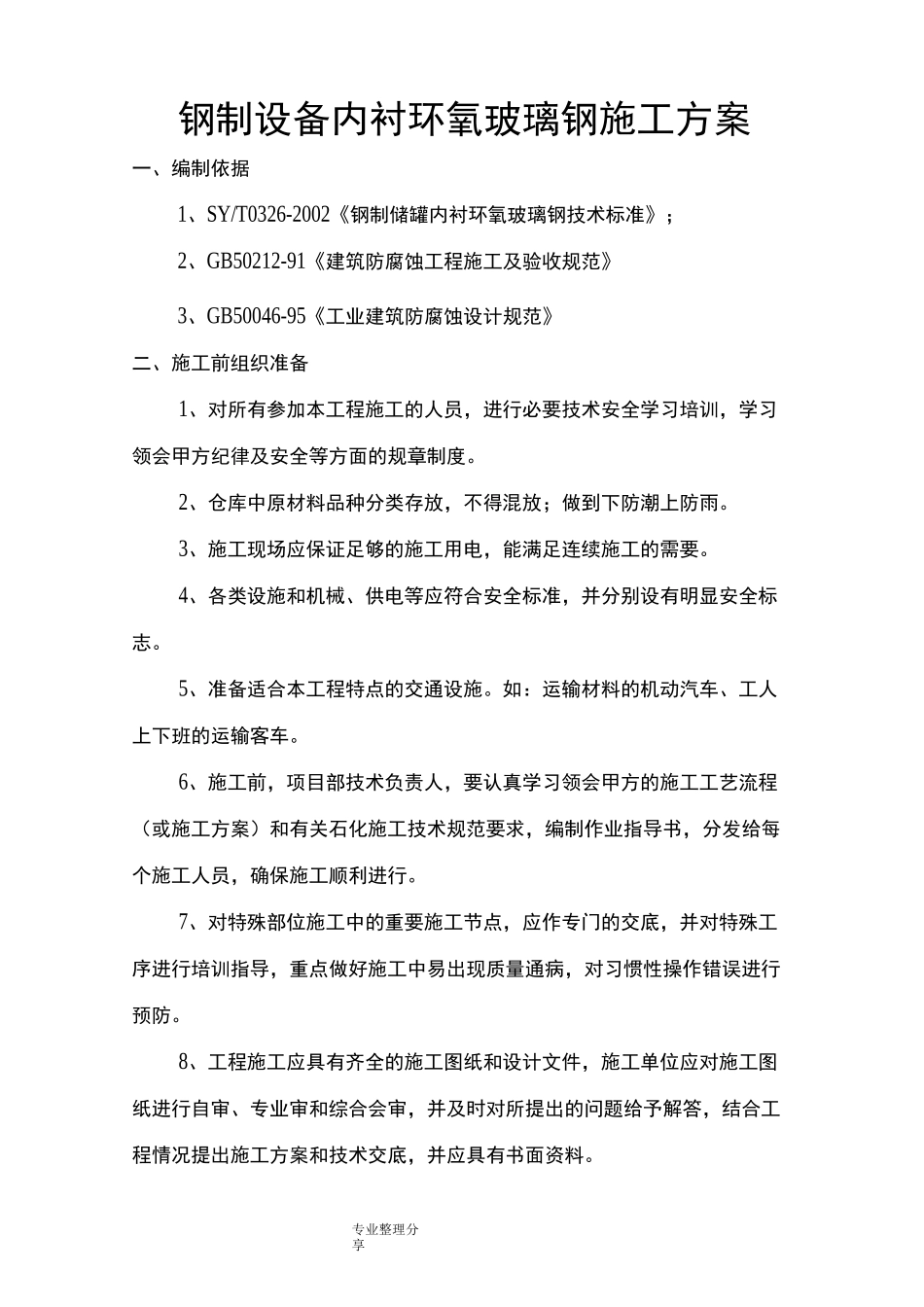

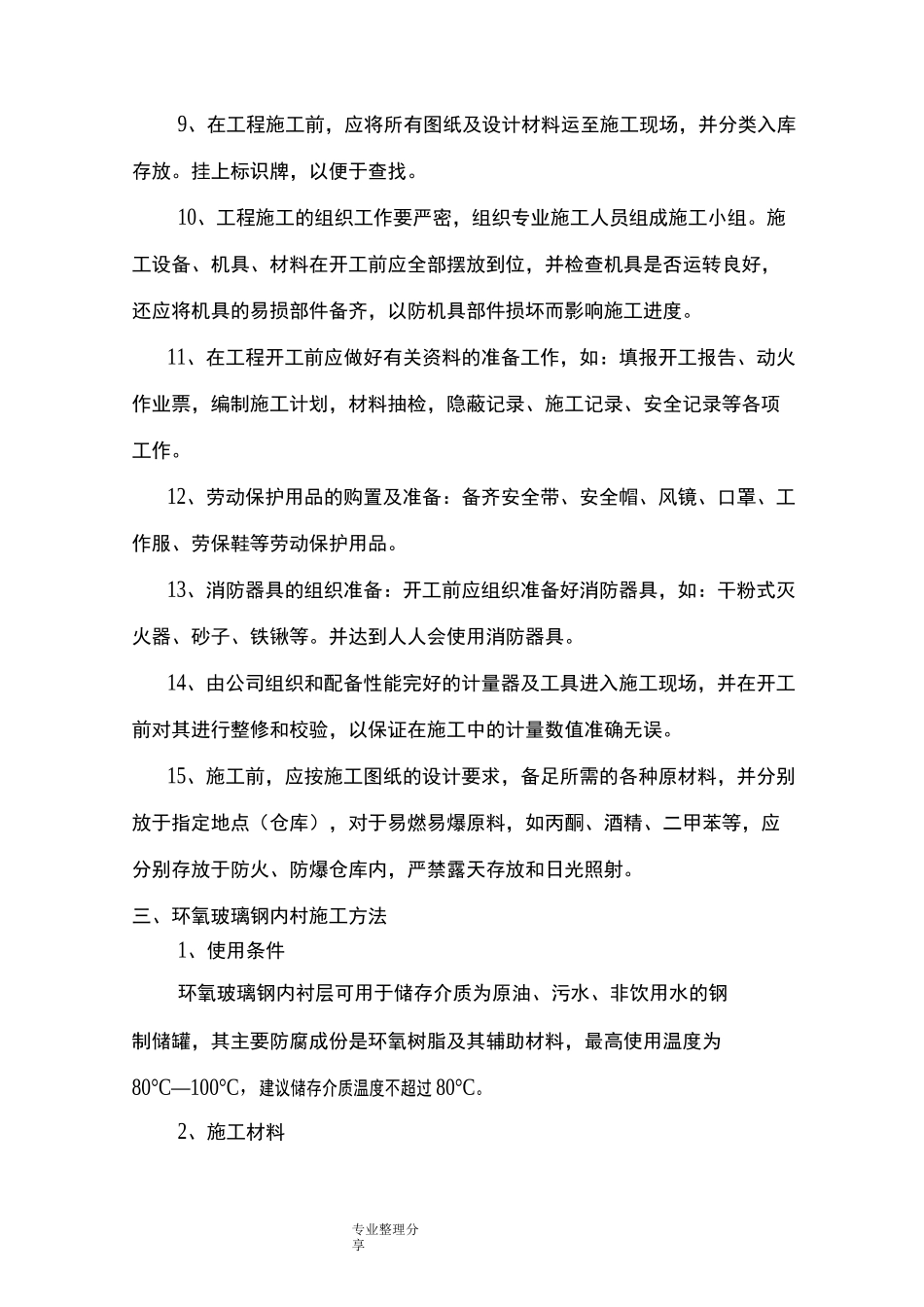

专业整理分享钢制设备内衬环氧玻璃钢施工方案一、编制依据1、SY/T0326-2002《钢制储罐内衬环氧玻璃钢技术标准》；2、GB50212-91《建筑防腐蚀工程施工及验收规范》3、GB50046-95《工业建筑防腐蚀设计规范》二、施工前组织准备1、对所有参加本工程施工的人员，进行必要技术安全学习培训，学习领会甲方纪律及安全等方面的规章制度。2、仓库中原材料品种分类存放，不得混放；做到下防潮上防雨。3、施工现场应保证足够的施工用电，能满足连续施工的需要。4、各类设施和机械、供电等应符合安全标准，并分别设有明显安全标志。5、准备适合本工程特点的交通设施。如：运输材料的机动汽车、工人上下班的运输客车。6、施工前，项目部技术负责人，要认真学习领会甲方的施工工艺流程（或施工方案）和有关石化施工技术规范要求，编制作业指导书，分发给每个施工人员，确保施工顺利进行。7、对特殊部位施工中的重要施工节点，应作专门的交底，并对特殊工序进行培训指导，重点做好施工中易出现质量通病，对习惯性操作错误进行预防。8、工程施工应具有齐全的施工图纸和设计文件，施工单位应对施工图纸进行自审、专业审和综合会审，并及时对所提出的问题给予解答，结合工程情况提出施工方案和技术交底，并应具有书面资料。专业整理分享9、在工程施工前，应将所有图纸及设计材料运至施工现场，并分类入库存放。挂上标识牌，以便于查找。10、工程施工的组织工作要严密，组织专业施工人员组成施工小组。施工设备、机具、材料在开工前应全部摆放到位，并检查机具是否运转良好，还应将机具的易损部件备齐，以防机具部件损坏而影响施工进度。11、在工程开工前应做好有关资料的准备工作，如：填报开工报告、动火作业票，编制施工计划，材料抽检，隐蔽记录、施工记录、安全记录等各项工作。12、劳动保护用品的购置及准备：备齐安全带、安全帽、风镜、口罩、工作服、劳保鞋等劳动保护用品。13、消防器具的组织准备：开工前应组织准备好消防器具，如：干粉式灭火器、砂子、铁锹等。并达到人人会使用消防器具。14、由公司组织和配备性能完好的计量器及工具进入施工现场，并在开工前对其进行整修和校验，以保证在施工中的计量数值准确无误。15、施工前，应按施工图纸的设计要求，备足所需的各种原材料，并分别放于指定地点（仓库），对于易燃易爆原料，如丙酮、酒精、二甲苯等，应分别存放于防火、防爆仓库内，严禁露天存放和日光照射。三、环氧玻璃钢内村施工方法1、使用条件环氧玻璃钢内衬层可用于储存介质为原油、污水、非饮用水的钢制储罐，其主要防腐成份是环氧树脂及其辅助材料，最高使用温度为80°C—100°C，建议储存介质温度不超过80°C。2、施工材料专业整理分享环氧玻璃钢内衬层由以下材料组成:环氧树脂、固化剂、稀释剂、填料、玻璃丝布。调配腻子所用石英粉的外观应为白色或灰色粉末状。玻璃纤维布应符合无碱、无蜡、无捻的规定。原材料出厂时应包装完好，包装上应标明产品名称、型号（规格）、净重、生产单位、生产批号、生产日期和有效期等，并应附有出厂质量检验合格证。材料在贮运过程中严禁剧烈碰撞，应防止雨淋、日光曝晒和包装件损坏，不得与酸、碱等腐蚀性物品及易然品混装、混放。3、环氧玻璃钢等级及结构环氧玻璃钢内衬等级为特加强级，根据要求采用20布24油内衬层，总厚度达5mm。4、环氧玻璃钢内衬施工（1）、表面预处理采用2#石英砂对钢制储罐防腐表面进行喷砂除锈，除锈质量应达到Sa2.5级;局部喷砂达不到的地方，可采用手工除锈，其除锈质量应达到St3级。喷砂作业时，应按先罐顶再罐壁后罐底的顺序进行；除锈完毕，应立即用洁净干燥的空气吹扫或用稀释剂擦洗金属表面。（2）、喷射除锈后，应立即对钢材表面及焊缝显露出来的焊瘤、毛刺等用砂轮机或扁铲打磨或铲平，焊缝不满时应刮满腻子。（3）胶料配制①、配制胶料的容器、搅拌器等工具应保持清洁、干燥、无油污。②、应按材料生产厂家使用说明书所规定的配比及工艺要求配制胶料，专业整理分享配制时应按计算用量准确称量，量具必须经有计量检定资格的单位检定合格。③、胶料配制应按下列过程进行:称取定量的环氧树脂（当粘度较大时间...
