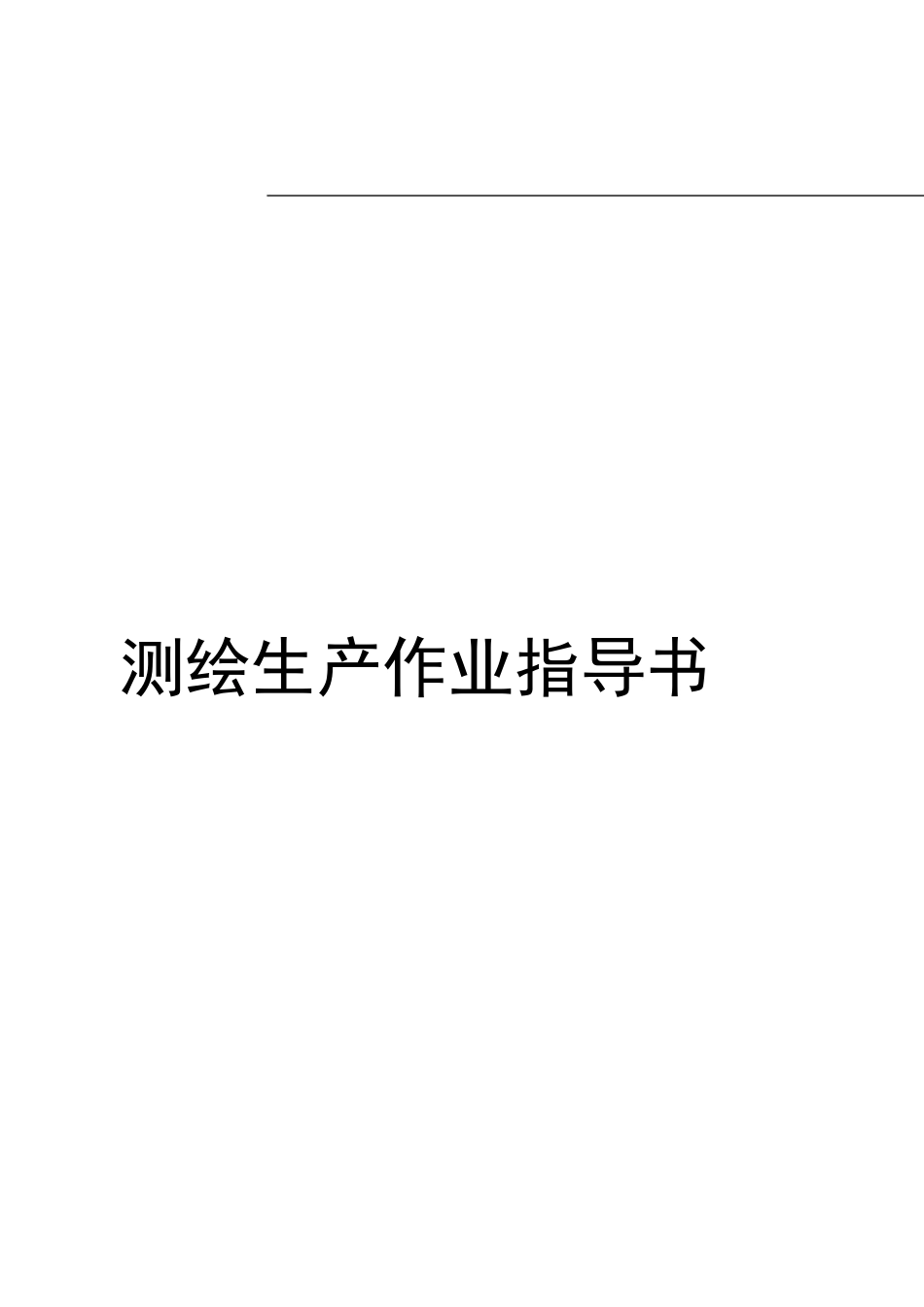

测绘生产作业指导书VIP免费

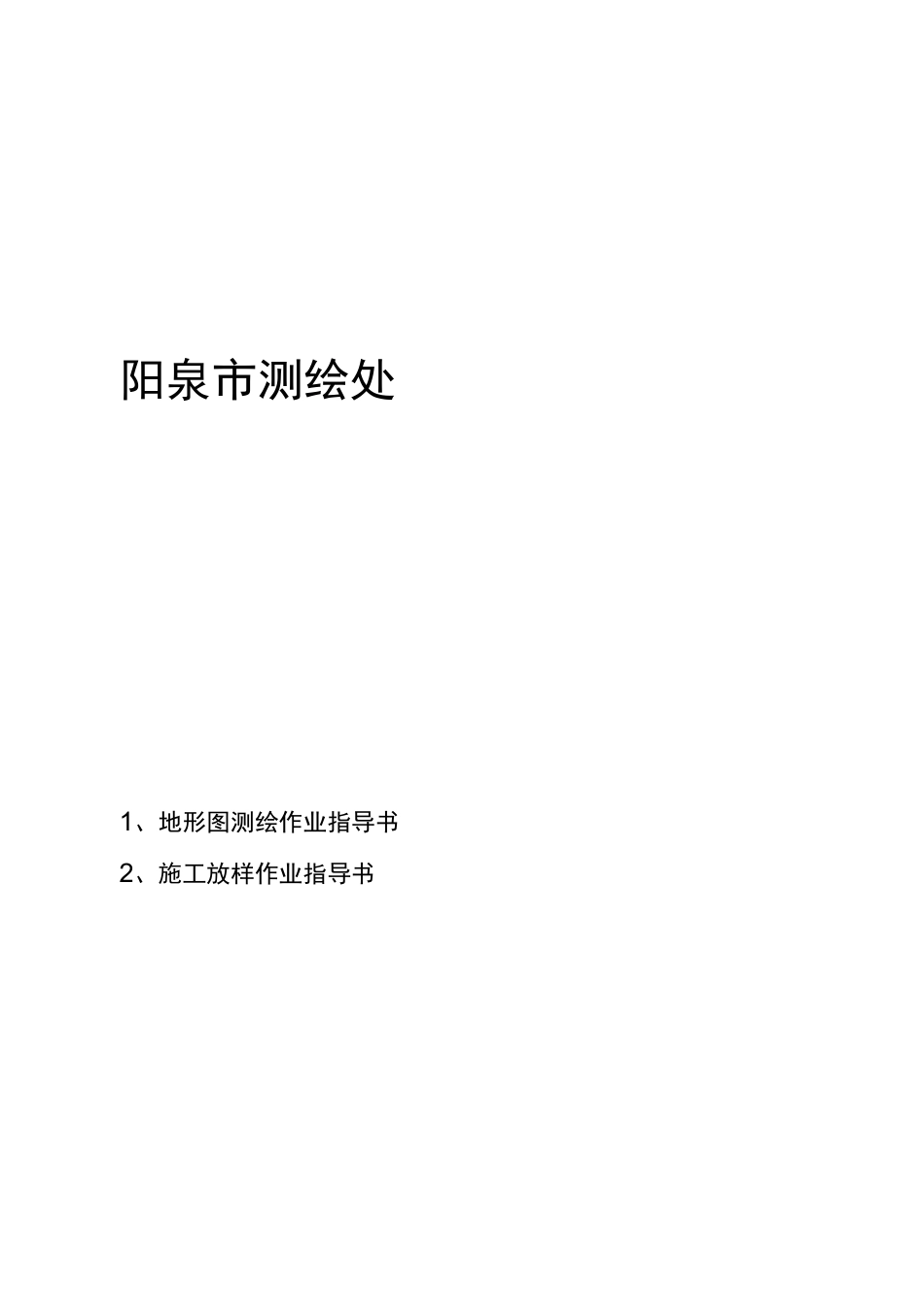

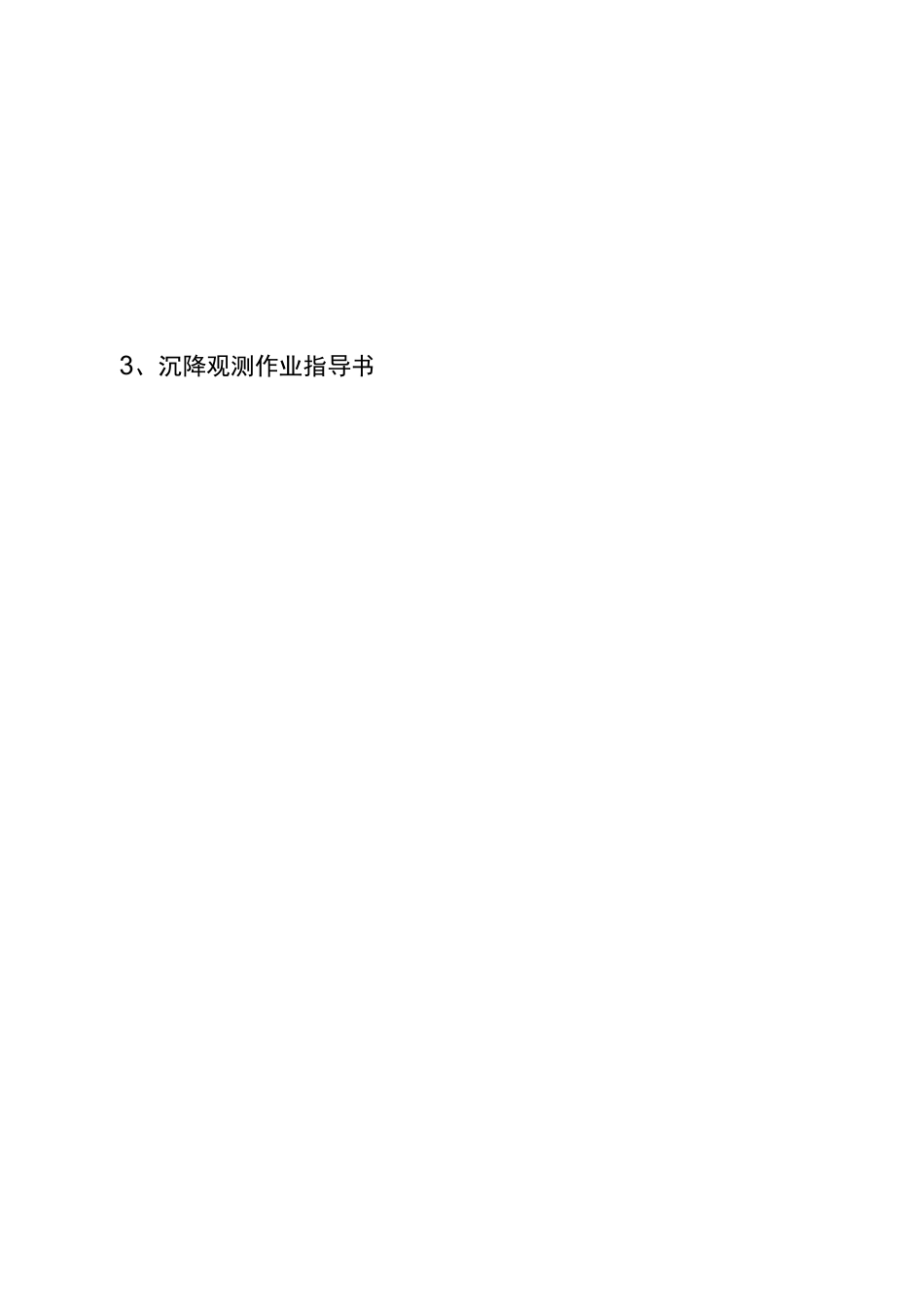

测绘生产作业指导书阳泉市测绘处1、地形图测绘作业指导书2、施工放样作业指导书3、沉降观测作业指导书、地形图测绘作业指导书本指导书适用于局部范围内小区域的大比例尺地形图测量。测绘内容都由人工全野外数字化测绘，测绘采用RTK和全站仪相结合的方法。测绘技术依据如下。1、1:5001:10001:2000外业数字测图技术规程GB/14912-20052、1:5001:10001:2000地形图图式GB/T20257.1—20073、数字测绘成果质量检查与验收(GB/T18316-2008)4、测绘成果质量检查与验收(GB/T24356-2009)5、用图单位具体要求1、图根控制点的测量图根控制采用我单位建设的南方测绘RTK-CORS工作站进行，图根控制点的点位选在视野开阔处,图根点标志视具体情况而定，一般情况下采用临时地面标志。视场内障碍物的高度角不超过15度，并远离大功率的无线电发射源、高压输电线。观测时流动站的架设采用三脚架对中整平，保证了稳固性和对中精度，每点采集数据不少于3个，采样间隔不低于3分钟，各次观测数据的较差＜2cm，每个点至少要保证有两个通视方向。使用RTK控制点时首先要进行边长检查边长和方向检核。检查结果应符合下表规定。RTK控制点外业检查技术要求等级边长校核角度校核坐标校核测距中误差/mm边长较差的相对误差测角中误差)/(〃角度较差限差)/(〃坐标较差中误差/cm一级15<±1/14000<<±5145<±二级151/7000<±820<±5w±2、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。并着重显示与测图用途有关的各项要素。地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。1、测量控制点测绘各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。2、居民地和垣栅的测绘居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。1：500与1：1000比例尺测图，房屋应逐个表示，临时性房屋可舍去。建筑物和围墙轮廓凸凹在图上小于0.4mm,简单房屋小于0.6mm时，可用直线连接。1:500比例尺测图，房屋内部天井宜区分表示。垣栅应类别清楚，取舍得当，围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。台阶和室外楼梯长度大于3M毫米，宽度大于1M毫米的应在图中表示。永久性门墩、支柱大于1M毫米的依比例实测，小于1M毫米的测量其中心位置，用符号表示。建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。工矿建（构）筑物及其它设施依比例尺表示的，应实测其外部轮廓，并配置符号或按图式规定用依比例尺符号；不依比例尺表示的，应准确测定其定位点或定位线，用不依比例尺符号表示。3、交通及附属设施测绘铁路轨顶（曲线段取内轨顶）、公路路中、道路交叉处、桥面等应测注高程，隧道、涵洞应测注底面高程。公路与其它双线道路在图上均应按实宽依比例尺表示。铁路与公路或其它道路平面相交时，铁路符号不中断，而将另一道路符号中断；城市道路为立体交叉或高架道路时，应测绘桥位、匝道与绿地等；多层交叉重叠，下层被上层遮住的部分不绘，桥墩或立柱视用图需要表示，垂直的挡土墙可绘实线而不绘挡土墙符号。路堤、路堑应按实地宽度绘出边界，并应在其坡顶、坡脚适当测注高程。高速公路应绘出两侧围建的栅栏（或墙）和出入口，注明公路名称。中央分隔带视用图需要表示。市区街道应将车行道、过街天桥、过街地道的出入口、分隔带、环岛、街心花园、人行道与绿化带绘出。跨越河流或谷地的桥梁，应实测桥头、桥身和桥墩位置，加注建筑结构。大车路、乡村路、内部道路按比例实测，宽度小于1M毫米时只测路中线，以小路符号表示。4、管线测绘永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测。当多种线路在同一杆架上时，只表示主要的。城市建筑区内电力线、电信线可不连线，但应在杆架处绘出线路方向。各种线路应做...
