干法作业钻孔灌注桩施工方案VIP免费

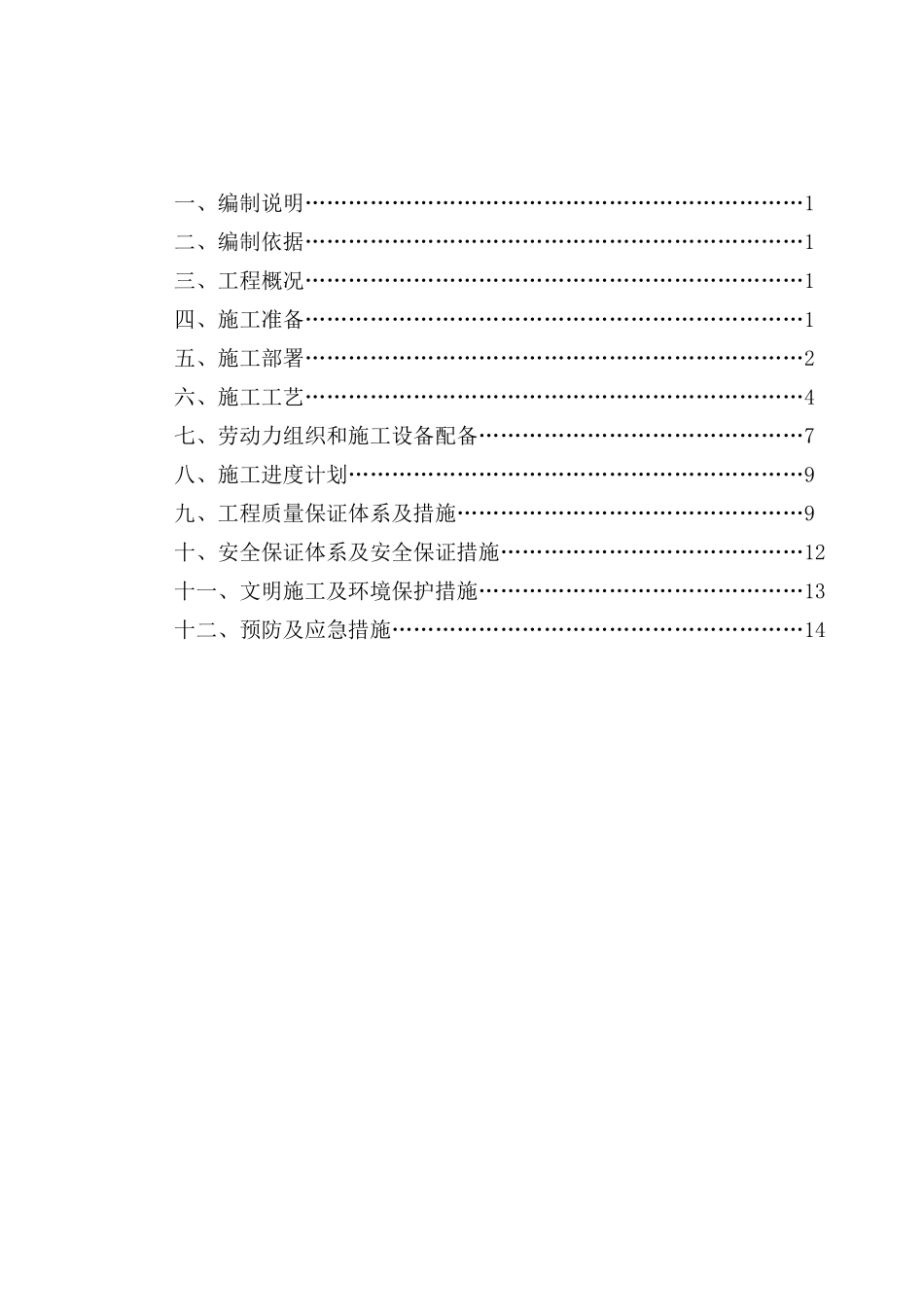

一、编制说明……………………………………………………………1二、编制依据……………………………………………………………1三、工程概况……………………………………………………………1四、施工准备……………………………………………………………1五、施工部署……………………………………………………………2六、施工工艺……………………………………………………………4七、劳动力组织和施工设备配备………………………………………7八、施工进度计划………………………………………………………9九、工程质量保证体系及措施…………………………………………9十、安全保证体系及安全保证措施……………………………………12十一、文明施工及环境保护措施………………………………………13十二、预防及应急措施…………………………………………………141一、编制说明我司承接xxxxx—期项目基础工程，其中旋挖钻孔灌注桩XXX根，为了在短时间内保持保量安全完成工程任务，特编制此施工方案，旨在指导旋挖钻孔灌注桩施工全过程。二、编制依据1.《工程测量规范》GB50026-932.《建筑桩基技术规范》JGJ94-943.《建设工程施工现场供用电安全规范》GB50194-934.《建筑机械使用安全技术规程》JGJ33-20015.《建筑施工安全检查标准》JGJ59-996.《建筑地基基础处理技术规范》JGJ79-20027.《建筑地基基础工程施工质量验收规范》GB50202-20028.《建筑施工现场临时用电安全技术规范》JGJ46-20059.光大花园k区一期项目施工图及岩土工程勘察报告三、工程概况1、根据xxxx施工图设计本工程钻（冲）孔灌注桩基础桩径统一为1000mm，均为端承桩152根。2、施工技术要求：（1）桩端支承岩层为强风化、中风化、微风化泥质粉沙岩，桩径统一为1000mm，桩长6〜12m，单桩承载力特征值不小于2650KN。（2）桩位容许偏差：径向最大允许100毫米（相邻两桩不能偏向同一方向），桩垂直度容许偏差为1%；（3）桩底容许沉渣（沉淤）厚度W50mm；（4）采用机械成孔，且要求遵守噪音管制条例，采用导管法灌砼；（5）桩体砼的设计强度等级C30；坍落度18〜20cm；（6）ZH-1桩顶标高分别为-3.2.-3.1.-2.9.-2.2四种。四、施工准备21.施工现场控制网测量：根据施工总平面图的要求，按照规划局规定的建筑红线和设计图纸，以及参照规划局的定位基点，建立本工程施工用的轴线控制网。2．编制钻孔桩桩位平面图，标注桩心坐标点，以便施工测量放线及桩定位。3．按分区将钻孔桩编号，并在图上注明孔桩的桩心坐标，以便桩成孔资料的收集整理和桩验收。4．做好现场用电、用水、排水的布置。在工地四周设置排水沟，砌筑污水沉淀池,做好雨季施工安排，把场区内的施工用水及雨水经沉淀后排到市政下水管。5．协助建设单位拆除、清理施工现场的临时建筑，进行临时施工便道的修建。6．对施工所需要材料数量生产和供应情况、价格、品种、质量等进行详细调查，以便及早进行供需联系，落实供需要求。7．对电源等的供应情况应作详细调查，包括供电能力、线路距离等。8．人力、物力、机械用具陆续进场。9．由项目总工程师组织有关人员认真学习和研究图纸，并进行自审、会审等工作，以便熟练、准确地施工。10．由技术部门编制该工程的施工方案，作为工程施工生产的指导性文件，并在开工前组织项目部人员明确施工任务、质量目标、施工工期，进行技术、质量、安全交底等工作。11．根据施工方案中确定施工机具、设备的要求以及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。五、施工部署1、根据设计要求及工程地质资料反映的情况，确定选用SD20型多功能钻孔桩机施工，满足施工场地周边建筑物对施工机械的限制，上述机械的机械性能完全满足在中风化或微风灰岩层上成孔的施工要求；32、计划配置1台旋挖钻孔桩机施工。3、施工现场平面布置：因该工程设计桩距较近，不能满足3倍以上桩径的安全施工间距要求，在施工时实行跳打方法，以保证成桩的施工质量。旋挖跳打施工线路图（K5栋）1#451#桩4、管理机构配置，项目部管理机构架构组织配置见施工组织架构表。施工组织架构表5．现场劳动力组织。...
