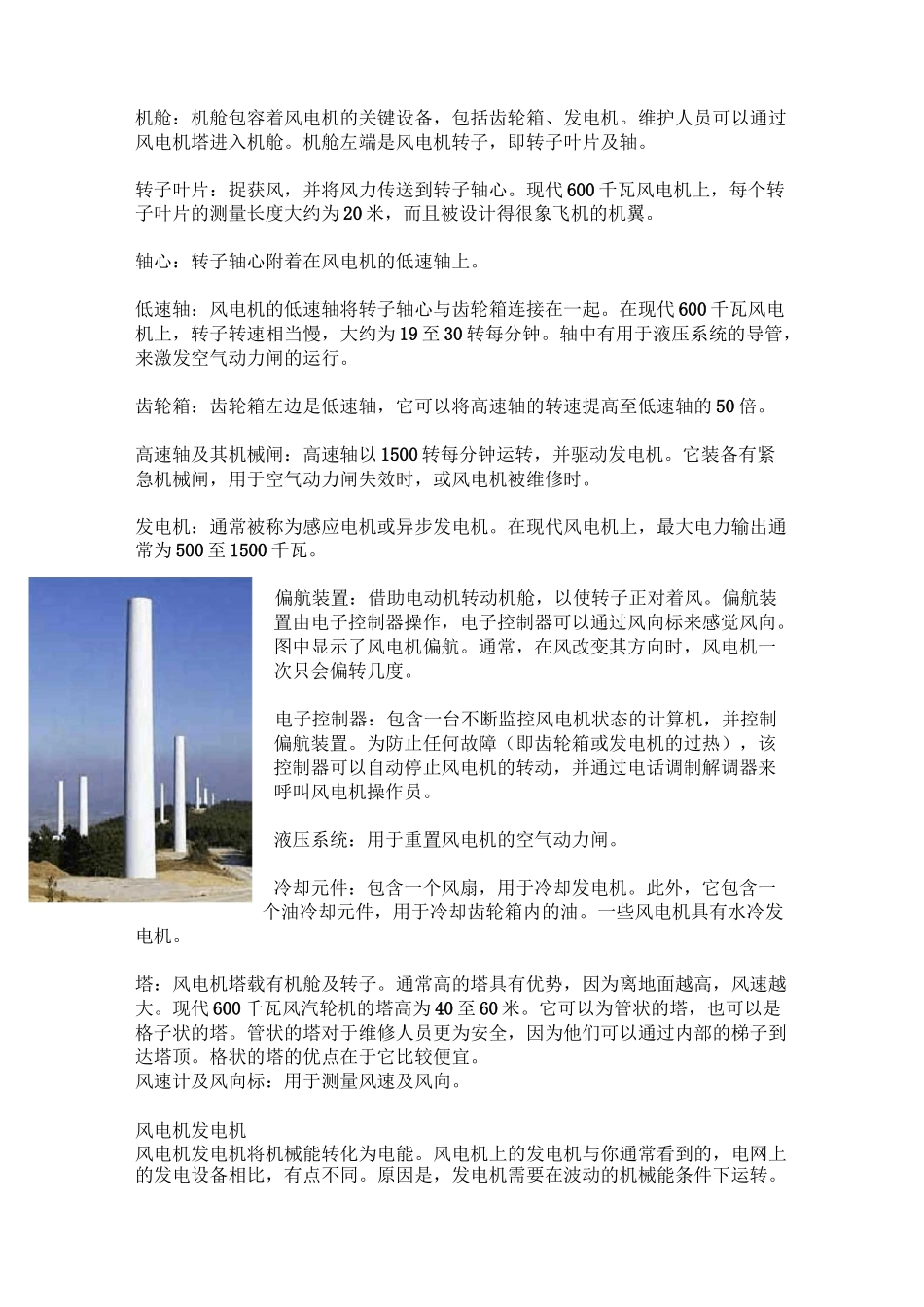

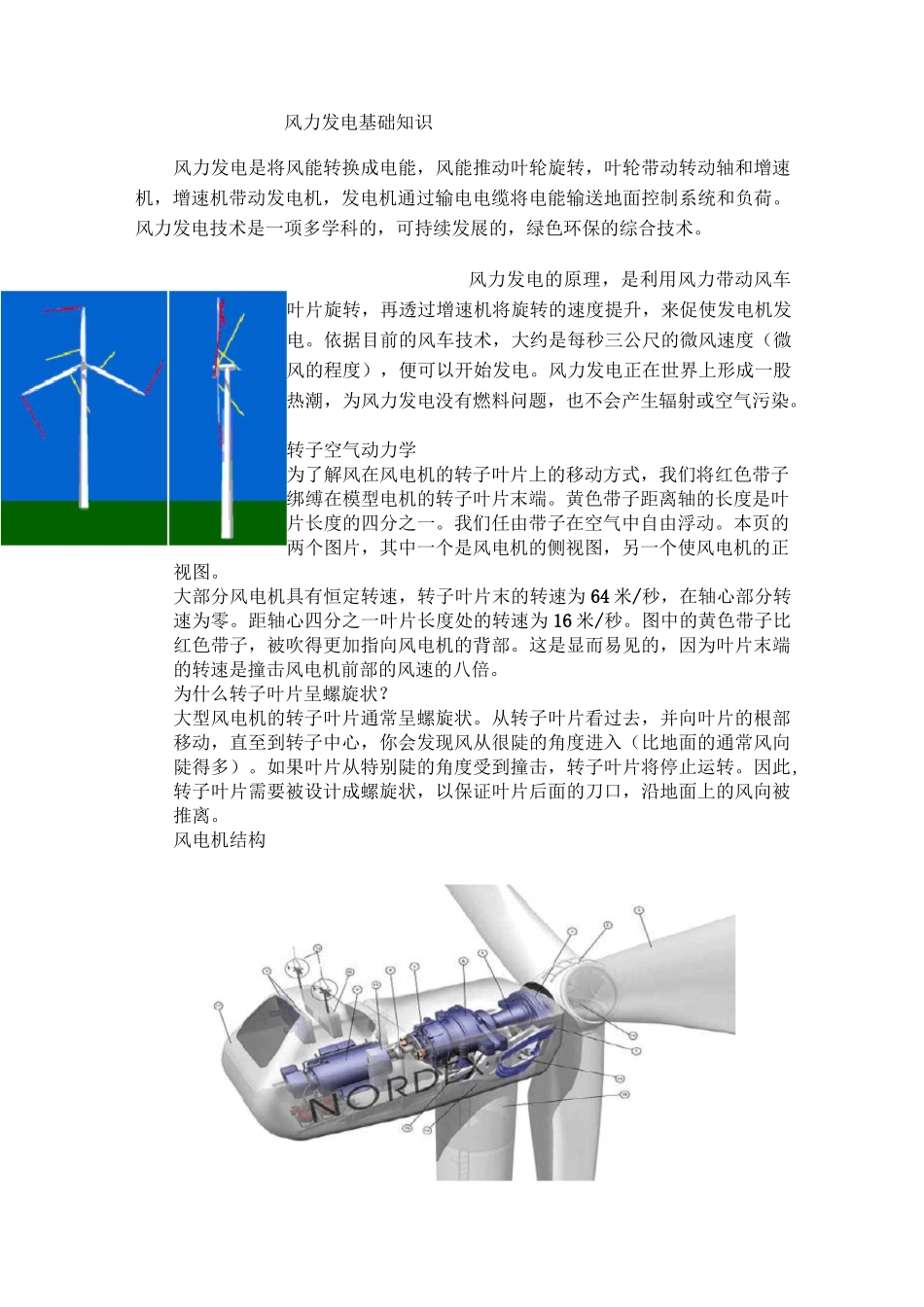

风力发电基础知识风力发电是将风能转换成电能，风能推动叶轮旋转，叶轮带动转动轴和增速机，增速机带动发电机，发电机通过输电电缆将电能输送地面控制系统和负荷。风力发电技术是一项多学科的，可持续发展的，绿色环保的综合技术。风力发电的原理，是利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。依据目前的风车技术，大约是每秒三公尺的微风速度（微风的程度），便可以开始发电。风力发电正在世界上形成一股热潮，为风力发电没有燃料问题，也不会产生辐射或空气污染。转子空气动力学为了解风在风电机的转子叶片上的移动方式，我们将红色带子绑缚在模型电机的转子叶片末端。黄色带子距离轴的长度是叶片长度的四分之一。我们任由带子在空气中自由浮动。本页的两个图片，其中一个是风电机的侧视图，另一个使风电机的正视图。大部分风电机具有恒定转速，转子叶片末的转速为64米/秒，在轴心部分转速为零。距轴心四分之一叶片长度处的转速为16米/秒。图中的黄色带子比红色带子，被吹得更加指向风电机的背部。这是显而易见的，因为叶片末端的转速是撞击风电机前部的风速的八倍。为什么转子叶片呈螺旋状？大型风电机的转子叶片通常呈螺旋状。从转子叶片看过去，并向叶片的根部移动，直至到转子中心，你会发现风从很陡的角度进入（比地面的通常风向陡得多）。如果叶片从特别陡的角度受到撞击，转子叶片将停止运转。因此,转子叶片需要被设计成螺旋状，以保证叶片后面的刀口，沿地面上的风向被推离。风电机结构机舱：机舱包容着风电机的关键设备，包括齿轮箱、发电机。维护人员可以通过风电机塔进入机舱。机舱左端是风电机转子，即转子叶片及轴。转子叶片：捉获风，并将风力传送到转子轴心。现代600千瓦风电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。轴心：转子轴心附着在风电机的低速轴上。低速轴：风电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风电机上，转子转速相当慢，大约为19至30转每分钟。轴中有用于液压系统的导管，来激发空气动力闸的运行。齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。它装备有紧急机械闸，用于空气动力闸失效时，或风电机被维修时。发电机：通常被称为感应电机或异步发电机。在现代风电机上，最大电力输出通常为500至1500千瓦。偏航装置：借助电动机转动机舱，以使转子正对着风。偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。图中显示了风电机偏航。通常，在风改变其方向时，风电机一次只会偏转几度。电子控制器：包含一台不断监控风电机状态的计算机，并控制偏航装置。为防止任何故障（即齿轮箱或发电机的过热），该控制器可以自动停止风电机的转动，并通过电话调制解调器来呼叫风电机操作员。液压系统：用于重置风电机的空气动力闸。冷却元件：包含一个风扇，用于冷却发电机。此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。一些风电机具有水冷发电机。塔：风电机塔载有机舱及转子。通常高的塔具有优势，因为离地面越高，风速越大。现代600千瓦风汽轮机的塔高为40至60米。它可以为管状的塔，也可以是格子状的塔。管状的塔对于维修人员更为安全，因为他们可以通过内部的梯子到达塔顶。格状的塔的优点在于它比较便宜。风速计及风向标：用于测量风速及风向。风电机发电机风电机发电机将机械能转化为电能。风电机上的发电机与你通常看到的，电网上的发电设备相比，有点不同。原因是，发电机需要在波动的机械能条件下运转。输出电压大型风电机（100-150千瓦）通常产生690伏特的三相交流电。然后电流通过风电机旁的变压器（或在塔内），电压被提高至一万至三万伏，这取决于当地电网的标准。大型制造商可以提供50赫兹风电机类型（用于世界大部分的电网），或60赫兹类型（用于美国电网）。冷却系统发电机在运转时需要冷却。在大部分风电机上，发电机被放置在管内，并使用大型风扇来空冷；一部分制造商采用水冷。水冷发电机更加小巧，而且电效高，但这种方式需要在机舱内设置...
