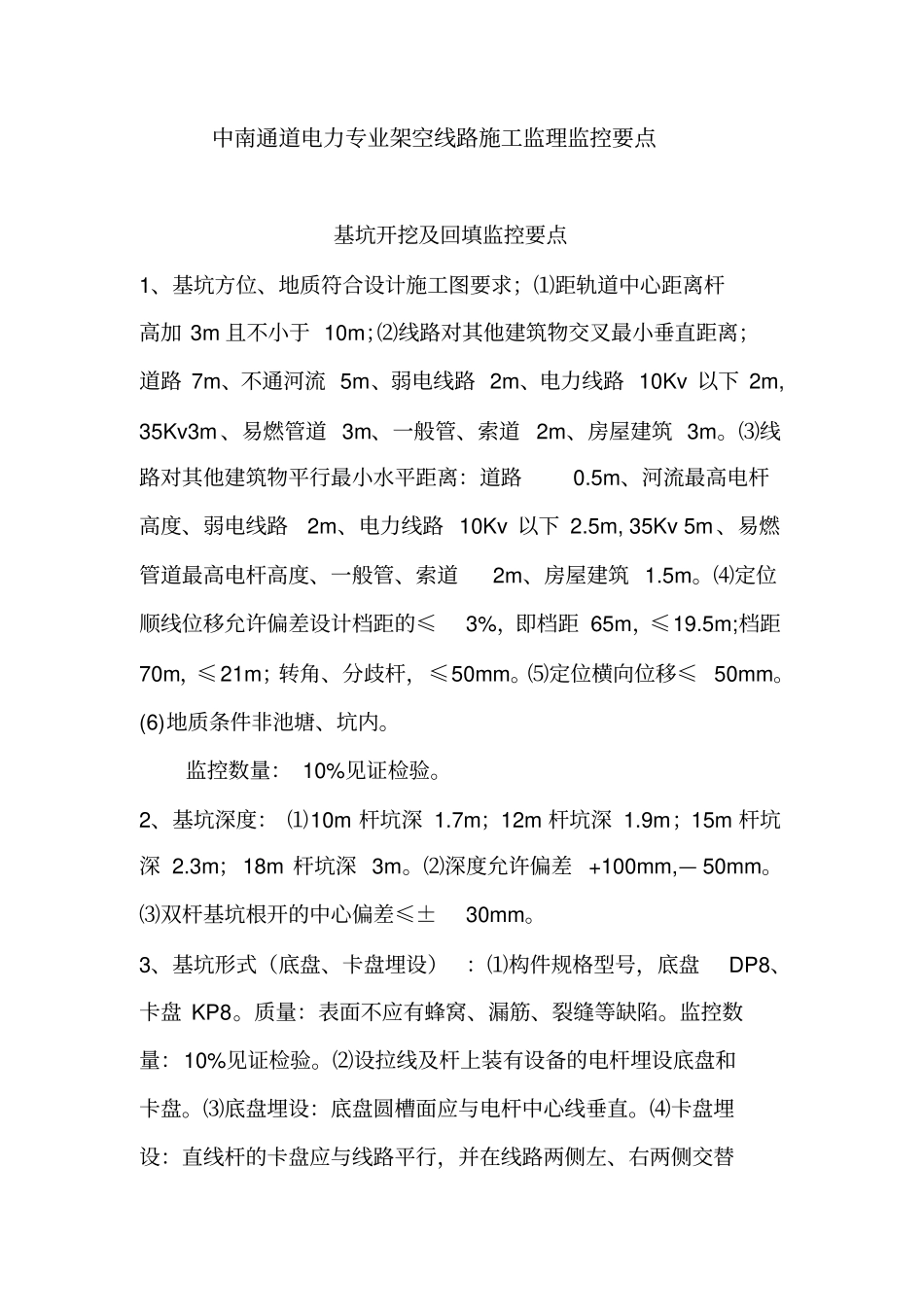

中南通道电力专业施工监理监控要点详解_第1页
1/11

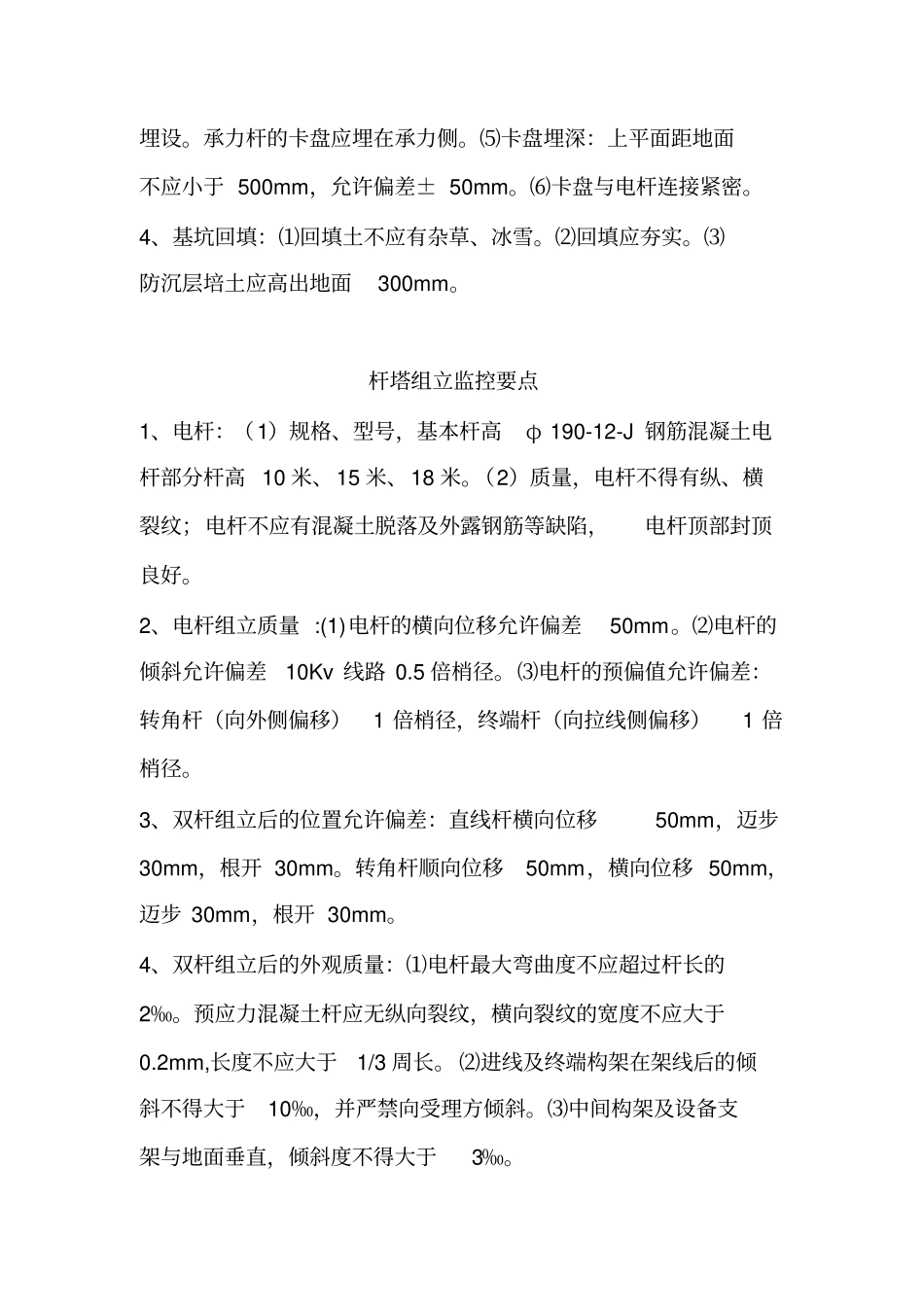

中南通道电力专业施工监理监控要点详解_第2页
2/11

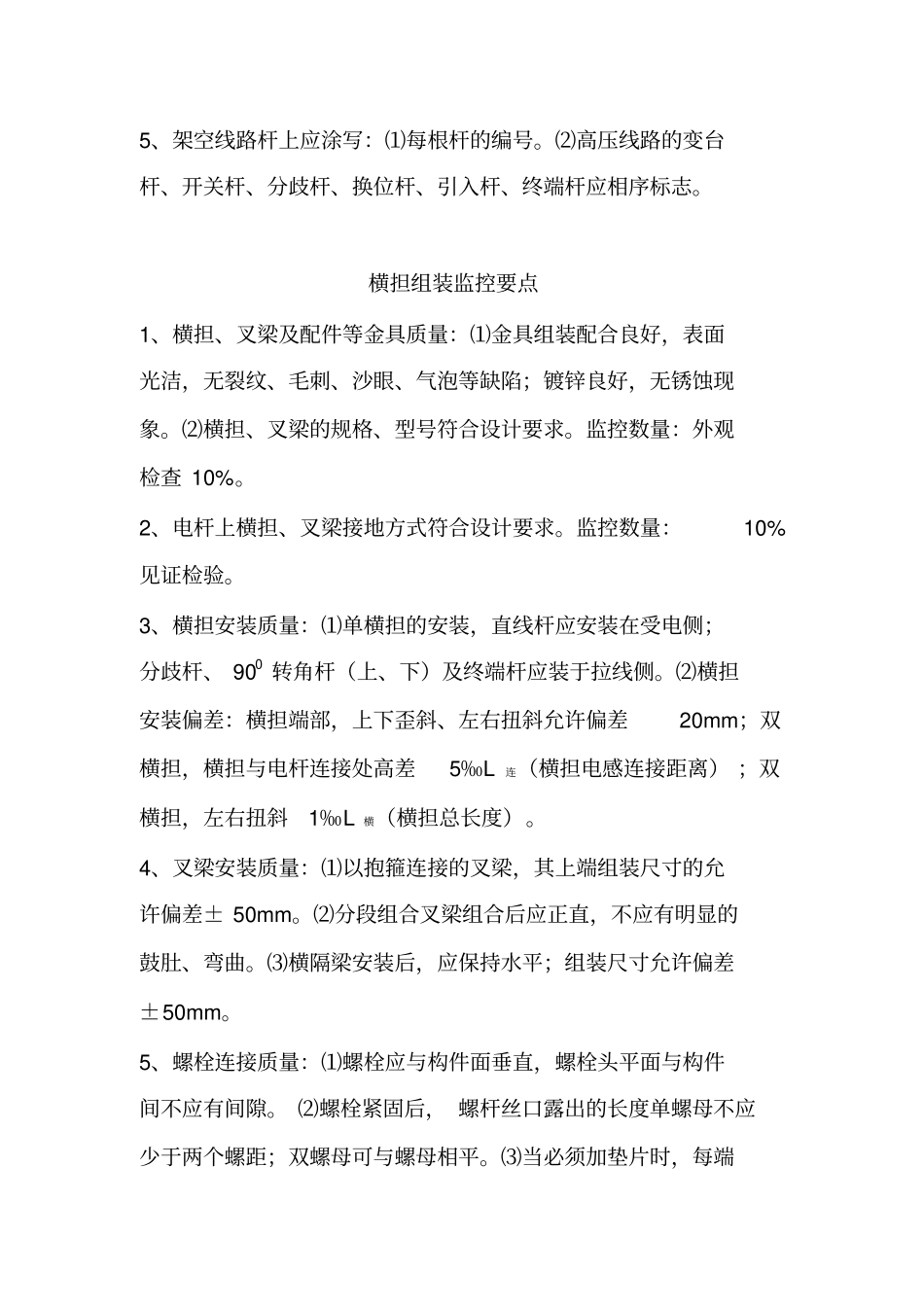

中南通道电力专业施工监理监控要点详解_第3页
3/11
中南通道电力专业架空线路施工监理监控要点基坑开挖及回填监控要点1、基坑方位、地质符合设计施工图要求;⑴距轨道中心距离杆高加3m且不小于10m;⑵线路对其他建筑物交叉最小垂直距离;道路7m、不通河流5m、弱电线路2m、电力线路10Kv以下2m,35Kv3m、易燃管道3m、一般管、索道2m、房屋建筑3m。⑶线路对其他建筑物平行最小水平距离:道路0.5m、河流最高电杆高度、弱电线路2m、电力线路10Kv以下2.5m,35Kv5m、易燃管道最高电杆高度、一般管、索道2m、房屋建筑1.5m。⑷定位顺线位移允许偏差设计档距的≤3%,即档距65m,≤19.5m;档距70m,≤21m;转角、分歧杆,≤50mm。⑸定位横向位移≤50mm。(6)地质条件非池塘、坑内。监控数量:10%见证检验。2、基坑深度:⑴10m杆坑深1.7m;12m杆坑深1.9m;15m杆坑深2.3m;18m杆坑深3m。⑵深度允许偏差+100mm,—50mm。⑶双杆基坑根开的中心偏差≤±30mm。3、基坑形式(底盘、卡盘埋设):⑴构件规格型号,底盘DP8、卡盘KP8。质量:表面不应有蜂窝、漏筋、裂缝等缺陷。监控数量:10%见证检验。⑵设拉线及杆上装有设备的电杆埋设底盘和卡盘。⑶底盘埋设:底盘圆槽面应与电杆中心线垂直。⑷卡盘埋设:直线杆的卡盘应与线路平行,并在线路两侧左、右两侧交替埋设。承力杆的卡盘应埋在承力侧。⑸卡盘埋深:上平面距地面不应小于500mm,允许偏差±50mm。⑹卡盘与电杆连接紧密。4、基坑回填:⑴回填土不应有杂草、冰雪。⑵回填应夯实。⑶防沉层培土应高出地面300mm。杆塔组立监控要点1、电杆:(1)规格、型号,基本杆高φ190-12-J钢筋混凝土电杆部分杆高10米、15米、18米。(2)质量,电杆不得有纵、横裂纹;电杆不应有混凝土脱落及外露钢筋等缺陷,电杆顶部封顶良好。2、电杆组立质量:(1)电杆的横向位移允许偏差50mm。⑵电杆的倾斜允许偏差10Kv线路0.5倍梢径。⑶电杆的预偏值允许偏差:转角杆(向外侧偏移)1倍梢径,终端杆(向拉线侧偏移)1倍梢径。3、双杆组立后的位置允许偏差:直线杆横向位移50mm,迈步30mm,根开30mm。转角杆顺向位移50mm,横向位移50mm,迈步30mm,根开30mm。4、双杆组立后的外观质量:⑴电杆最大弯曲度不应超过杆长的2‰。预应力混凝土杆应无纵向裂纹,横向裂纹的宽度不应大于0.2mm,长度不应大于1/3周长。⑵进线及终端构架在架线后的倾斜不得大于10‰,并严禁向受理方倾斜。⑶中间构架及设备支架与地面垂直,倾斜度不得大于3‰。5、架空线路杆上应涂写:⑴每根杆的编号。⑵高压线路的变台杆、开关杆、分歧杆、换位杆、引入杆、终端杆应相序标志。横担组装监控要点1、横担、叉梁及配件等金具质量:⑴金具组装配合良好,表面光洁,无裂纹、毛刺、沙眼、气泡等缺陷;镀锌良好,无锈蚀现象。⑵横担、叉梁的规格、型号符合设计要求。监控数量:外观检查10%。2、电杆上横担、叉梁接地方式符合设计要求。监控数量:10%见证检验。3、横担安装质量:⑴单横担的安装,直线杆应安装在受电侧;分歧杆、900转角杆(上、下)及终端杆应装于拉线侧。⑵横担安装偏差:横担端部,上下歪斜、左右扭斜允许偏差20mm;双横担,横担与电杆连接处高差5‰L连(横担电感连接距离);双横担,左右扭斜1‰L横(横担总长度)。4、叉梁安装质量:⑴以抱箍连接的叉梁,其上端组装尺寸的允许偏差±50mm。⑵分段组合叉梁组合后应正直,不应有明显的鼓肚、弯曲。⑶横隔梁安装后,应保持水平;组装尺寸允许偏差±50mm。5、螺栓连接质量:⑴螺栓应与构件面垂直,螺栓头平面与构件间不应有间隙。⑵螺栓紧固后,螺杆丝口露出的长度单螺母不应少于两个螺距;双螺母可与螺母相平。⑶当必须加垫片时,每端垫片不应超过2个。6、螺母插入方向:⑴对立体结构:水平方向由内向外,垂直方向由下向上。⑵对平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向;横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向由下向上。绝缘子安装监控要点1、绝缘子质量:⑴绝缘子表面应无裂纹,瓷釉光滑,无缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷,弹簧销、弹簧垫的弹力适宜。⑵绝缘子与铁件组合无歪斜现象且结合紧密,铁件镀锌良好。⑶绝...
