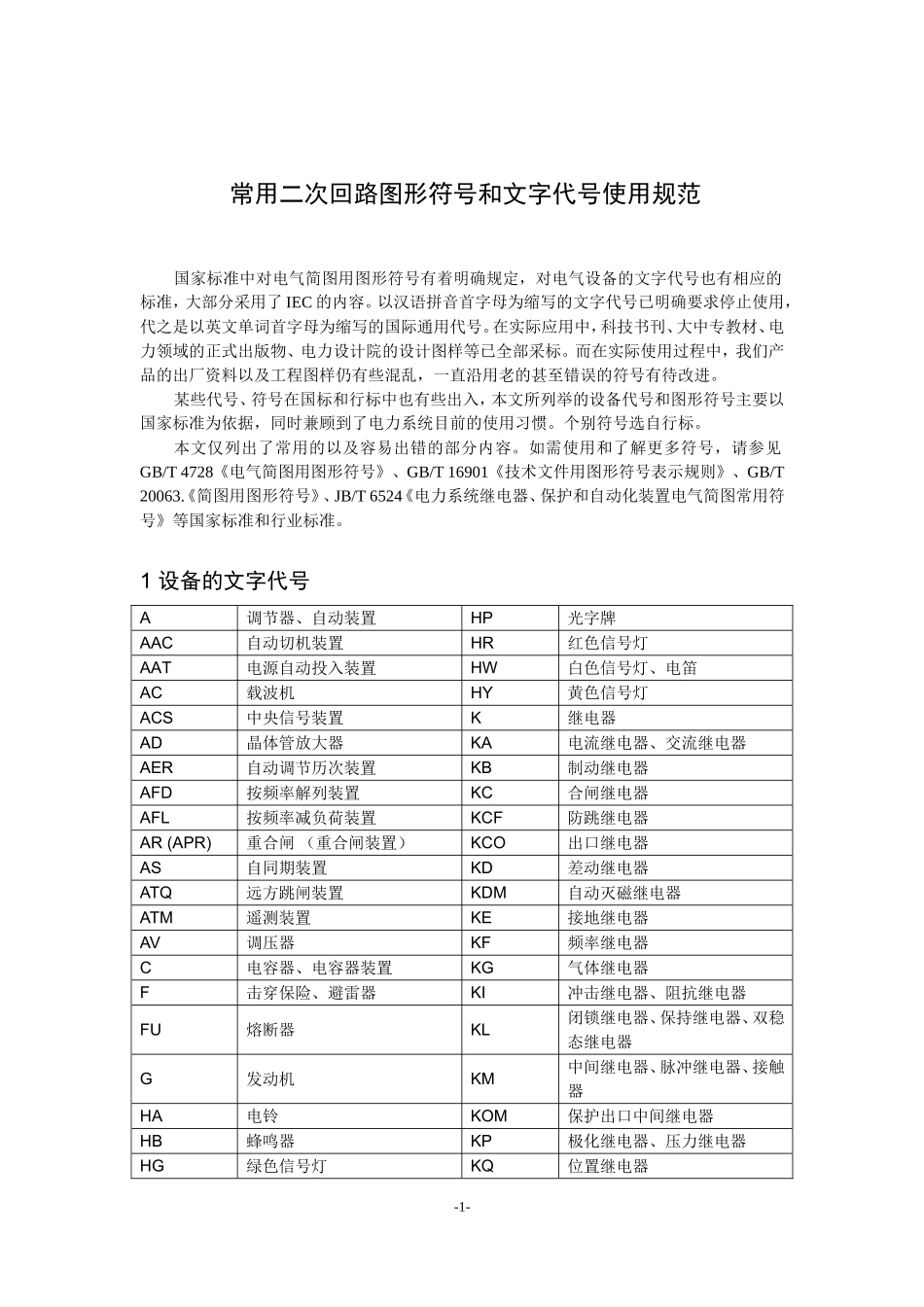

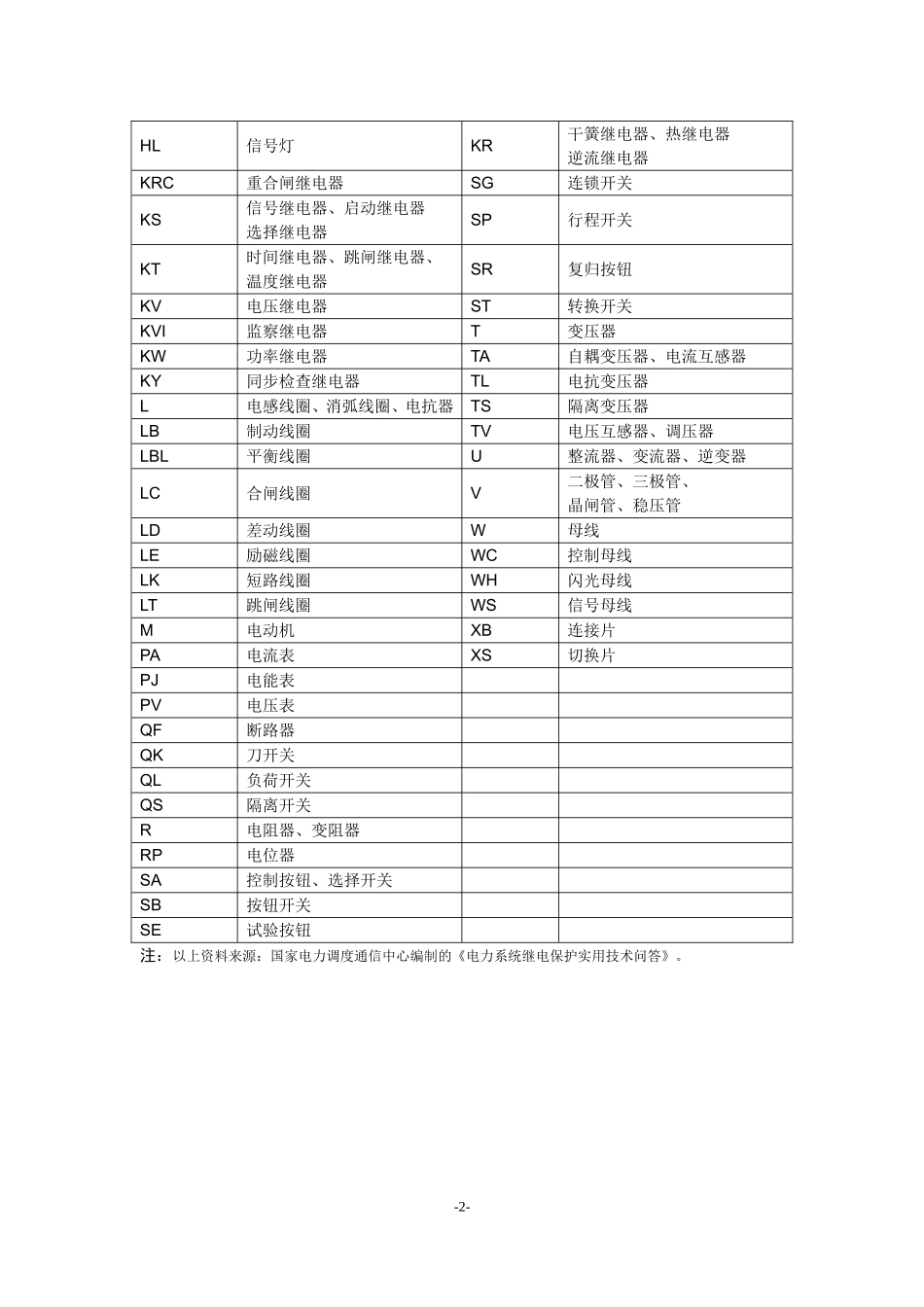

常用二次回路图形符号和文字代号使用规范国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准，大部分采用了IEC的内容。以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。在实际应用中，科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱，一直沿用老的甚至错误的符号有待改进。某些代号、符号在国标和行标中也有些出入，本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。个别符号选自行标。本文仅列出了常用的以及容易出错的部分内容。如需使用和了解更多符号，请参见GB/T4728《电气简图用图形符号》、GB/T16901《技术文件用图形符号表示规则》、GB/T20063.《简图用图形符号》、JB/T6524《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。1设备的文字代号A调节器、自动装置HP光字牌AAC自动切机装置HR红色信号灯AAT电源自动投入装置HW白色信号灯、电笛AC载波机HY黄色信号灯ACS中央信号装置K继电器AD晶体管放大器KA电流继电器、交流继电器AER自动调节历次装置KB制动继电器AFD按频率解列装置KC合闸继电器AFL按频率减负荷装置KCF防跳继电器AR(APR)重合闸（重合闸装置）KCO出口继电器AS自同期装置KD差动继电器ATQ远方跳闸装置KDM自动灭磁继电器ATM遥测装置KE接地继电器AV调压器KF频率继电器C电容器、电容器装置KG气体继电器F击穿保险、避雷器KI冲击继电器、阻抗继电器FU熔断器KL闭锁继电器、保持继电器、双稳态继电器G发动机KM中间继电器、脉冲继电器、接触器HA电铃KOM保护出口中间继电器HB蜂鸣器KP极化继电器、压力继电器HG绿色信号灯KQ位置继电器-1-HL信号灯KR干簧继电器、热继电器逆流继电器KRC重合闸继电器SG连锁开关KS信号继电器、启动继电器选择继电器SP行程开关KT时间继电器、跳闸继电器、温度继电器SR复归按钮KV电压继电器ST转换开关KVI监察继电器T变压器KW功率继电器TA自耦变压器、电流互感器KY同步检查继电器TL电抗变压器L电感线圈、消弧线圈、电抗器TS隔离变压器LB制动线圈TV电压互感器、调压器LBL平衡线圈U整流器、变流器、逆变器LC合闸线圈V二极管、三极管、晶闸管、稳压管LD差动线圈W母线LE励磁线圈WC控制母线LK短路线圈WH闪光母线LT跳闸线圈WS信号母线M电动机XB连接片PA电流表XS切换片PJ电能表PV电压表QF断路器QK刀开关QL负荷开关QS隔离开关R电阻器、变阻器RP电位器SA控制按钮、选择开关SB按钮开关SE试验按钮注：以上资料来源：国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。-2-2常用设备图形符号2.1开关、按钮、继电器文字符号图形符号说明相关标准对应旧、弃符号K动断触点（常闭）水平画法GB/T4728.7K动合触点（常开）水平画法GB/T4728.7K动合触点（垂直）GB/T4728.7旧标准遵循上（常）开下（常）闭，左开右闭的原则；K动断触点（垂直）GB/T4728.7新标准则为：元件被激励时，水平连接线的触点动作向上，垂直连接线的触点动作向右。（参考GB/T18135-2008）K先合后断的转换触点GB/T4728.7K先断后合的转换触点GB/T4728.7-3-K带保持的动合触点GB/T4728.7KT延时闭合的动合触点GB/T4728.7SJKT延时断开的动合触点GB/T4728.7KT延时断开的动断触点GB/T4728.7KT延时闭合的动断触点GB/T4728.7SA手动操作开关的一般符号GB/T4728.7SB具有动合触点且自动复位的按钮GB/T4728.7QA-4-SB具有动断触点且自动复位的按钮GB/T4728.7TASA自动复位的手动拉拔开关GB/T4728.7SA无自动复位的手动旋转开关GB/T4728.7SP位置开关（动合触点）GB/T4728.7SP位置开关（动断触点）GB/T4728.7QF断路器GB/T4728.7DLQS双向隔离开关GB/T4728.7QS隔离开关隔离器GB/T4728.7-5-QL隔离开关负荷隔离开关GB/T4728.7KM接触器的主动合触点GB/T4728.7KM接触器的主动断触点GB/T4728.7K继电器线圈的一般符号GB/T4728.7ZJKT缓慢释放的继电器线圈GB/T4728.7SJKT缓慢吸合的继电器线圈GB/T4728.7SJFR热继电器线圈GB/T4728.7RJ电子式继电器线圈GB/T4728.7...
