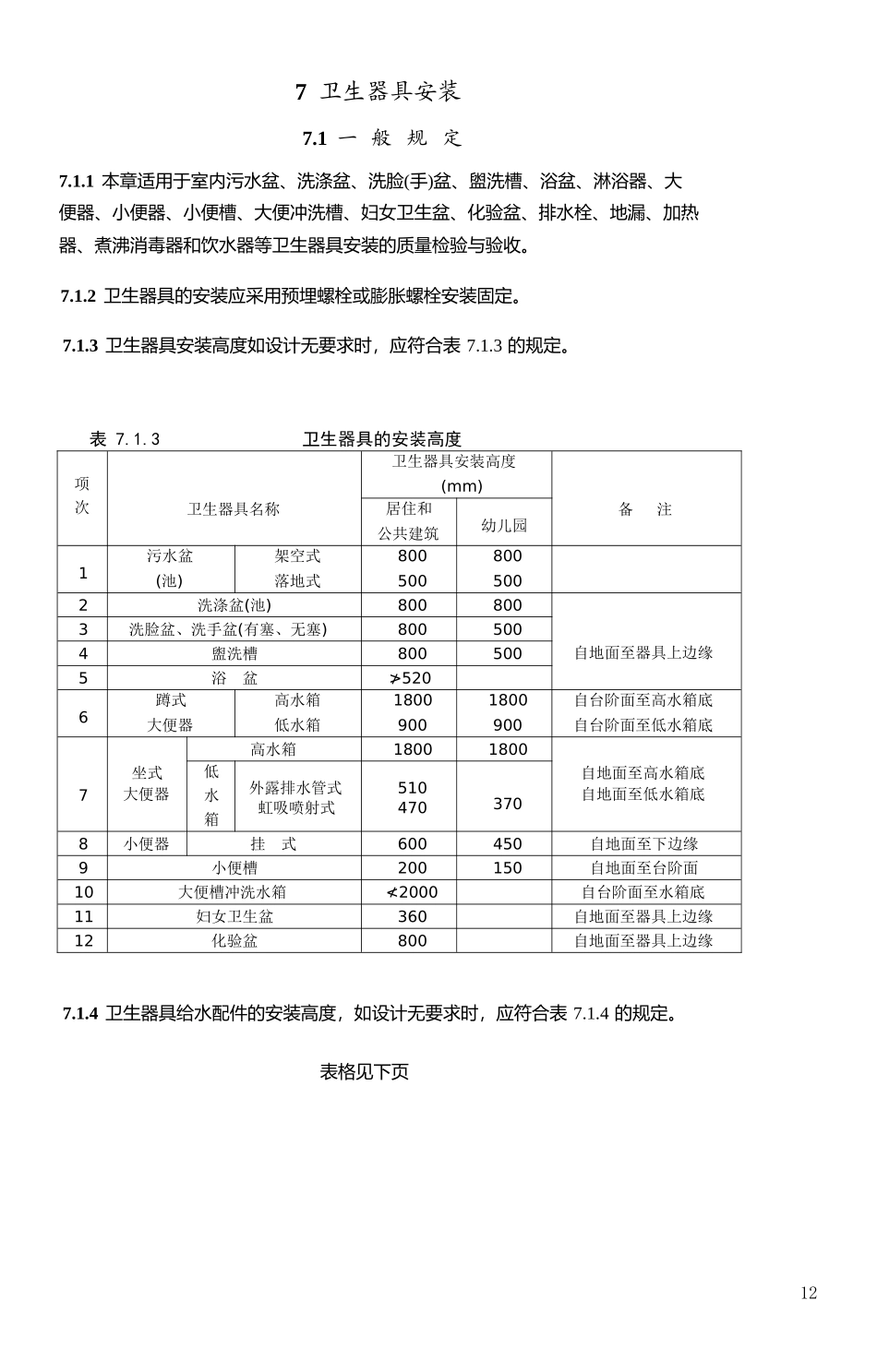

7卫生器具安装7.1一般规定7.1.1本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验与验收。7.1.2卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。7.1.3卫生器具安装高度如设计无要求时，应符合表7.1.3的规定。表7.1.3卫生器具的安装高度项卫生器具名称卫生器具安装高度备注(mm)次居住和幼儿园公共建筑1污水盆架空式800800(池)落地式5005002洗涤盆(池)800800自地面至器具上边缘3洗脸盆、洗手盆(有塞、无塞)8005004盥洗槽8005005浴盆≯5206蹲式高水箱18001800自台阶面至高水箱底大便器低水箱900900自台阶面至低水箱底7坐式高水箱18001800自地面至高水箱底低外露排水管式510370大便器水自地面至低水箱底虹吸喷射式470箱8小便器挂式600450自地面至下边缘9小便槽200150自地面至台阶面10大便槽冲洗水箱≮2000自台阶面至水箱底11妇女卫生盆360自地面至器具上边缘12化验盆800自地面至器具上边缘7.1.4卫生器具给水配件的安装高度，如设计无要求时，应符合表7.1.4的规定。表格见下页12表7.1.4卫生器具给水配件的安装高度项给水配件名称配件中心距地面高度冷热水龙头距离次(mm)(mm)1架空式污水盆(池)水龙头1000—2落地式污水盆(池)水龙头8003洗涤盆(池)水龙头10001504住宅集中给水龙头1000—5洗手盆水龙头1000—6洗水龙头(上配水)l000150脸水龙头(下配水)800150盆角阀(下配水)450—7盥水龙头1000150冷热水管其中热水龙头1100150洗槽上下并行8浴水龙头(上配水)670150盆9淋截止阀115095浴混合阀1150器淋浴喷头下沿2100—10蹲高水箱角阀及截止阀2040低水箱角阀250—式大手动式自闭冲洗阀600—便脚踏式自闭冲洗阀150—器（拉管式冲洗阀(从地面算起)1600—台带防污助冲器阀门(从地面算起)900—阶面算起）11坐高水箱角阀及截止阀2040—式大低水箱角阀150—便器12大便槽冲洗水箱截止阀(从台阶面算起)≮2400—13立式小便器角阀1130—14挂式小便器角阀及截止阀1050—15小便槽多孔冲洗管1100—16实验室化验水龙头1000—17妇女卫生盆混合阀360—注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。7.2卫生器具安装主控项目7.2.1排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。检验方法:试水观察检查。7.2.2卫生器具交工前应做满水和通水试验。检验方法:满水后各连接件不渗不漏；通水试验给、排水畅通。13一般项目7.2.3卫生器具安装的允许偏差应符合表7.2.3的规定。表7.2.3卫生器具安装的允许偏差和检验方法项次项目允许偏差检验方法(mm)1坐标单独器具10拉线、吊线和尺量检查成排器具52标高单独器具±15成排器具±103器具水平度2用水平尺和尺量检查4器具垂直度3吊线和尺量检查7.2.4有饰面的浴盆，应留有通向浴盆排水口的检修门。检验方法:观察检查。7.2.5小便槽冲洗管，应采用镀锌钢管或硬质塑料管。冲洗孔应斜向下方安装，冲洗水流同墙面成45°角。镀锌钢管钻孔后应进行二次镀锌。检验方法:观察检查。7.2.6卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。检验方法:观察和手扳检查。7.3卫生器具给水配件安装主控项目7.3.1卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。检验方法:观察及手扳检查。一般项目7.3.2卫生器具给水配件安装标高的允许偏差应符合表7.3.2的规定。7.3.3浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1800mm。检验方法:尺量检查。表7.3.2卫生器具给水配件安装标高的允许偏差和检验方法项次项目允许偏差检验方法(mm)1大便器高、低水箱角阀及截止阀±10尺量检查2水嘴±103淋浴器喷头下沿±154浴盆软管淋浴器挂钩±207.4卫生器具排水管道安装主控项目7.4.1与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。检验方法:观察和手扳检查。7.4.2连接卫生器具的排水管道接口应紧密不漏，其固...
