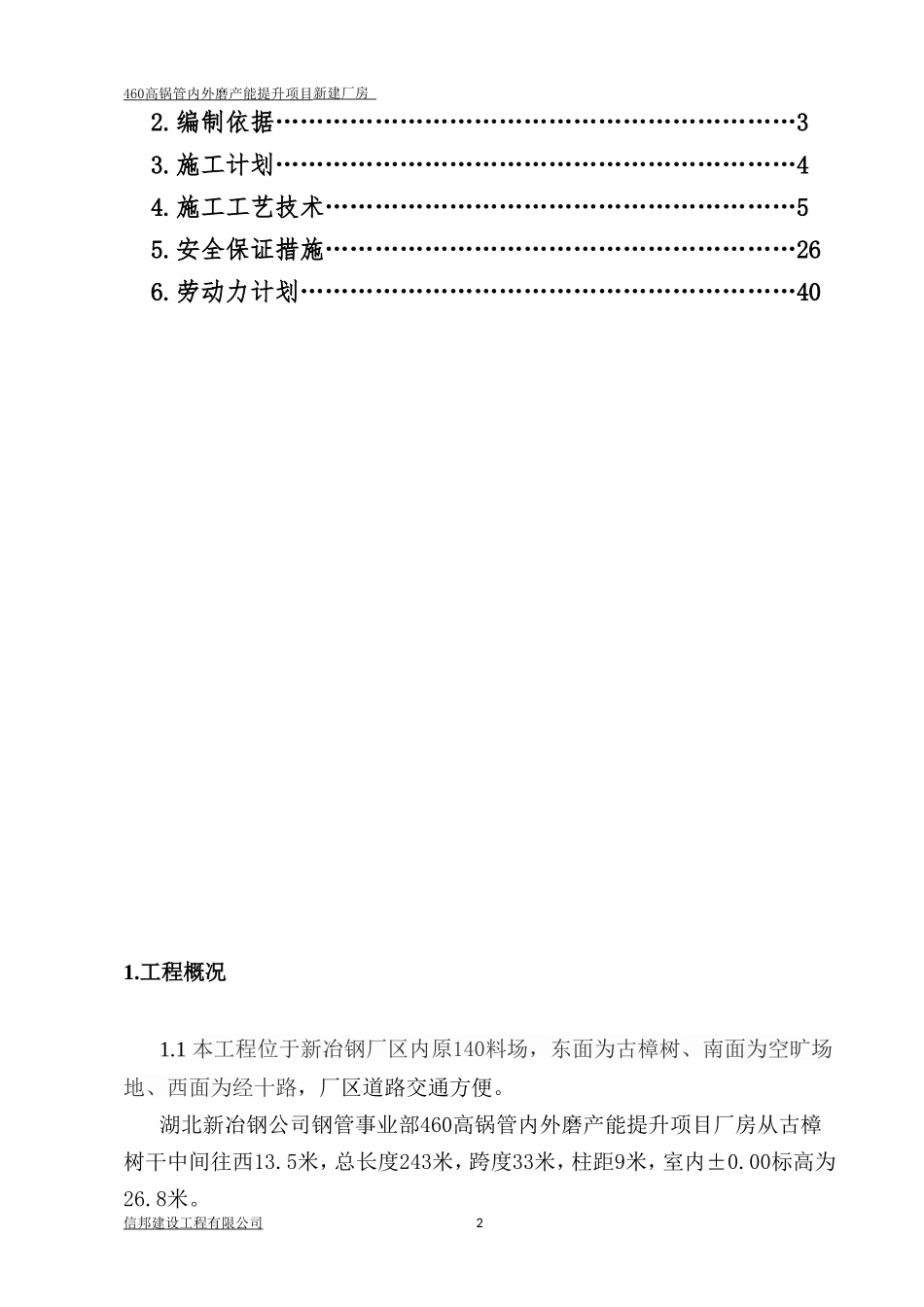

1460高锅管内外磨产能提升项目新建厂房460高锅管内外磨产能提升项目新建厂房屋面瓦安装施工方案编制：审核：批准：2016年2月25日目录1.工程概况………………………………………………………3信邦建设工程有限公司2460高锅管内外磨产能提升项目新建厂房2.编制依据………………………………………………………33.施工计划………………………………………………………44.施工工艺技术…………………………………………………55.安全保证措施…………………………………………………266.劳动力计划……………………………………………………401.工程概况1.1本工程位于新冶钢厂区内原140料场，东面为古樟树、南面为空旷场地、西面为经十路，厂区道路交通方便。湖北新冶钢公司钢管事业部460高锅管内外磨产能提升项目厂房从古樟树干中间往西13.5米，总长度243米，跨度33米，柱距9米，室内±0.00标高为26.8米。信邦建设工程有限公司3460高锅管内外磨产能提升项目新建厂房本工程屋面系统采用0.8mm—750压型彩钢板，屋面板面积为8448㎡。1.2施工要求和技术保证1.2.1屋面板，安装应严格按施工图纸要求及通过审查的专项施工方案确定的施工方法及顺序进行。1.2.2屋面板安装质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）的要求。1.2.3根据屋面板安装施工方案的要求，配备起重机械、测量仪器等施工设备、机具，安排具有相应技术水平的人员进场施工，保证施工安全和质量。2.编制依据2.1相关法律、法规、规范性文件、标准、规范序号编号现行标准规范名称备注1GB50018-2002冷弯薄壁型钢结构技术规范国标2GB50205-2001钢结构工程施工质量验收规范国标3JGJ81-2002钢结构焊接规程部标4JGJ80-91高处作业安全技术规范部标5GB50026-2007工程测量规范国标6GB/T50326-2006建筑工程项目管理规范国标7GB/T50328-2002建设工程文件归档整理规范国标8JGJ59-99建筑安全文明施工检查评分标准部标9JGJ33-2001建筑机械使用安全技术规范部标10GB50009-2001建筑结构荷载规范（2006年版）国标11GB50017-2003钢结构设计规范国标3.施工计划3.1施工材料计划：彩钢板，按施工方案的施工顺序和进度计划要求依次运至施工现场。3.2主要施工设备计划序号名称规格单位数量用途使用日期1汽车吊QY-25K5台2主吊设备3.3现场准备计划3.3.1材料运输及堆放信邦建设工程有限公司4460高锅管内外磨产能提升项目新建厂房⑴材料必须按照安装要求程序进行吊运，尽量考虑配套供应，确保现场顺利安装。⑵在运输、吊装过程应尽量保护材料，避免材料在运输过程中受到损坏。（3）材料堆放过程中，不应将重物堆放材料上，造成材料的受压变形。（4）材料运输过程中应放置垫木，在用钢丝绳固定时应做好材料四角保护工作，防止材料变形和刻断钢丝绳，对不稳定的地方应采用支架稳定。⑸做好现场的三通一平工作，保证安装道路畅通，安装作业面路基回填夯实，承载力达到设计要求。⑹材料堆放场地应平整，场基坚实，无杂草，无积水。构件下面应使用垫木，以便捆扎钢索，垫木必须上下对齐且留一定的坡度，以便于排水需要。每堆材料堆放高度应视材料的情况分别掌握，一般不超过1m。⑺每堆材料与材料之间，应留出一定的距离（为2m）。⑻材料可按安装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种材料分别堆放于安装位置附近。表13.2-3压型金属板尺寸的允许偏差（mm）项目允许偏差波距±2.0波高压型钢板截面高度＜＝70±1.5截面高度＞70±2.0侧向弯曲在测量长度L1的范围内20.0注：L1为测量长度，指板长扣除两端各0.5mm后的实际长度（小于10m）或扣除后任选的10m长度。信邦建设工程有限公司5460高锅管内外磨产能提升项目新建厂房表13.2-3压型金属板安装的允许偏差（mm）项目允许偏差屋面檐口与屋脊的平行度12压型金属板波纹线对屋脊的垂直度L/800,且不应大于25.0檐口相邻两块压型金属板端部错位6.0压型金属板卷边板件最大波浪高4.0注：L为屋面半坡和单坡长度。4.施工工艺技术4.1、安装顺序随着钢结构主体的逐跨安装，在安装完一跨檩条后将该跨屋面材料安到屋面檩条上开始进行屋面材料的安装。屋面的彩钢板的安装采取由西而东的顺...
