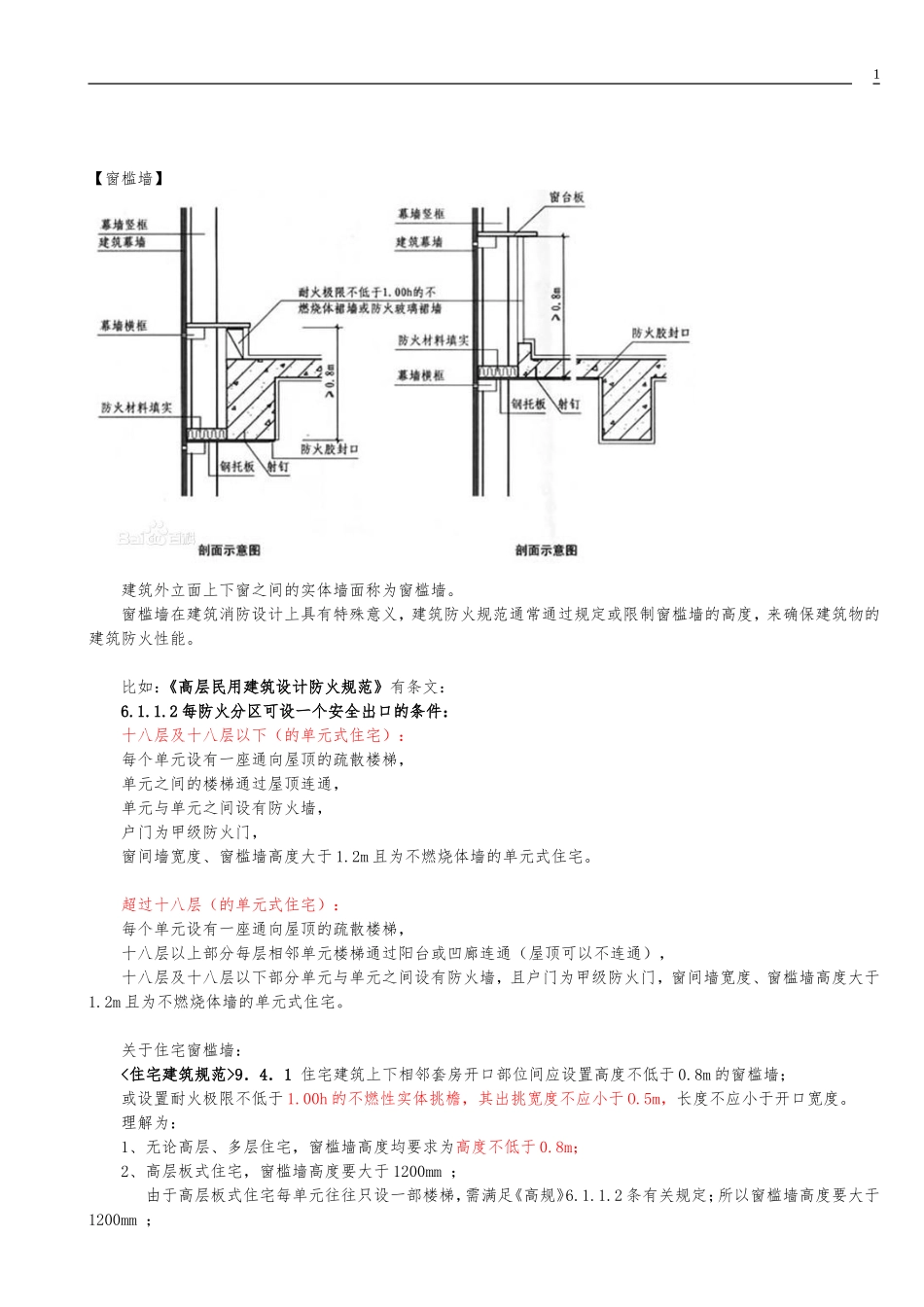

【窗槛墙】建筑外立面上下窗之间的实体墙面称为窗槛墙。窗槛墙在建筑消防设计上具有特殊意义，建筑防火规范通常通过规定或限制窗槛墙的高度，来确保建筑物的建筑防火性能。比如：《高层民用建筑设计防火规范》有条文：6.1.1.2每防火分区可设一个安全出口的条件：十八层及十八层以下（的单元式住宅）：每个单元设有一座通向屋顶的疏散楼梯，单元之间的楼梯通过屋顶连通，单元与单元之间设有防火墙，户门为甲级防火门，窗间墙宽度、窗槛墙高度大于1.2m且为不燃烧体墙的单元式住宅。超过十八层（的单元式住宅）：每个单元设有一座通向屋顶的疏散楼梯，十八层以上部分每层相邻单元楼梯通过阳台或凹廊连通（屋顶可以不连通），十八层及十八层以下部分单元与单元之间设有防火墙，且户门为甲级防火门，窗间墙宽度、窗槛墙高度大于1.2m且为不燃烧体墙的单元式住宅。关于住宅窗槛墙：<住宅建筑规范>9．4．1住宅建筑上下相邻套房开口部位间应设置高度不低于0.8m的窗槛墙；或设置耐火极限不低于1.00h的不燃性实体挑檐，其出挑宽度不应小于O.5m，长度不应小于开口宽度。理解为：1、无论高层、多层住宅，窗槛墙高度均要求为高度不低于0.8m；2、高层板式住宅，窗槛墙高度要大于1200mm；由于高层板式住宅每单元往往只设一部楼梯，需满足《高规》6.1.1.2条有关规定；所以窗槛墙高度要大于1200mm；13、高层塔式住宅窗槛墙高度大于800；由于高层塔式住宅必须设置两部楼梯，所以无窗槛墙高度特殊要求，仍执行800高度；【关于高层建筑幕墙窗槛墙：】《高规》3.0.8规定：1、窗槛墙、窗间墙填充材料：不燃材料；当外墙面采用耐火极限不低于1.00h的不燃烧体时，其墙内填充材料可采用难燃烧材料。2、无窗槛墙或窗槛墙高度小于0.8米的建筑幕墙，应在每层楼板外沿设置耐火极限不低于1小时、高度不低于0.8米的不燃烧体裙墙或防火玻璃裙墙；3、建筑幕墙与每层楼板、隔墙处的缝隙，应采用防火材料封堵；【关于多层建筑幕墙窗槛墙：】《建规》7.2.7规定：7.2.7建筑幕墙的防火设计应符合下列规定：1窗槛墙、窗间墙的填充材料应采用不燃材料。当外墙面采用耐火极限不低于1.00h的不燃烧体时，其墙内填充材料可采用难燃材料；（缺“或防火玻璃裙墙”）2无窗间墙和窗槛墙的幕墙，应在每层楼板外沿设置耐火极限不低于1.00h、高度不低于0.8m的不燃烧实体裙墙；3幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。1、高层板式，窗槛墙高度要大于1200；２、高层塔式窗槛墙高度大于800；３、当有挑檐时，挑檐出挑600，相当于窗槛墙高度1200；【出处：？】【问题01】这个0.8m是否包括楼板和梁的厚度?????根据《玻璃幕墙工程技术规范》JGJ102--2003条文说明4.4.10：计算实体墙裙的高度时,可计入钢筋混凝土楼板厚度或边梁高度。【问题02】用防火玻璃可以吗？用防火玻璃可以，原因是新建规修订时，【问题03】【防火挑檐】主要用于上下方均设有门窗洞口地方的竖向防火分隔，以达到阻止火势上窜蔓延的目的。一般采用宽度不小于1米的不燃材料如预制件制作。工程名词[英]firecanopy具体设置应参照国家相关消防设计施工规范进行。根据国内火灾实例，为防止由底层开口喷出的火焰卷入上层开口，要求上下层二个开口间的实墙高度应大于1.2m。为了保证上层开口不会经由底层开口垂直往上卷吸火焰，规定应在底层开口上方设置宽度大于1m的防火挑檐及高度不小于1.2m的窗间墙。2主要用于上下方均设有门窗洞口地方的竖向防火分隔，以达到阻止火势上窜蔓延的目的。采用宽度不小于1米的不燃材料制作，一般采用预制件。中国房屋檐部，分为挑檐、防火檐两种式样。挑檐，将椽木加长，向外伸出，伸出多少要根据设计决定；安全出口上方的防火挑檐：《高规6.1.17》建筑物直通室外的安全出口上方，应设置宽度不小于1米的防火挑檐。（用玻璃雨篷可否？一层对外商铺是不是也要每个出口处设置这个防火挑檐呢？）答案：铝合金和玻璃都属不燃材料，可以用玻璃雨蓬。防火挑檐的耐火极限规范并没有具体要求，建议使用防火玻璃。安全出口上方设防火挑檐的目的是考虑到避免楼上火灾时的燃烧物坠落到安全出口上方，影响人员疏散和安全。《高规》虽然没有对这种防...
