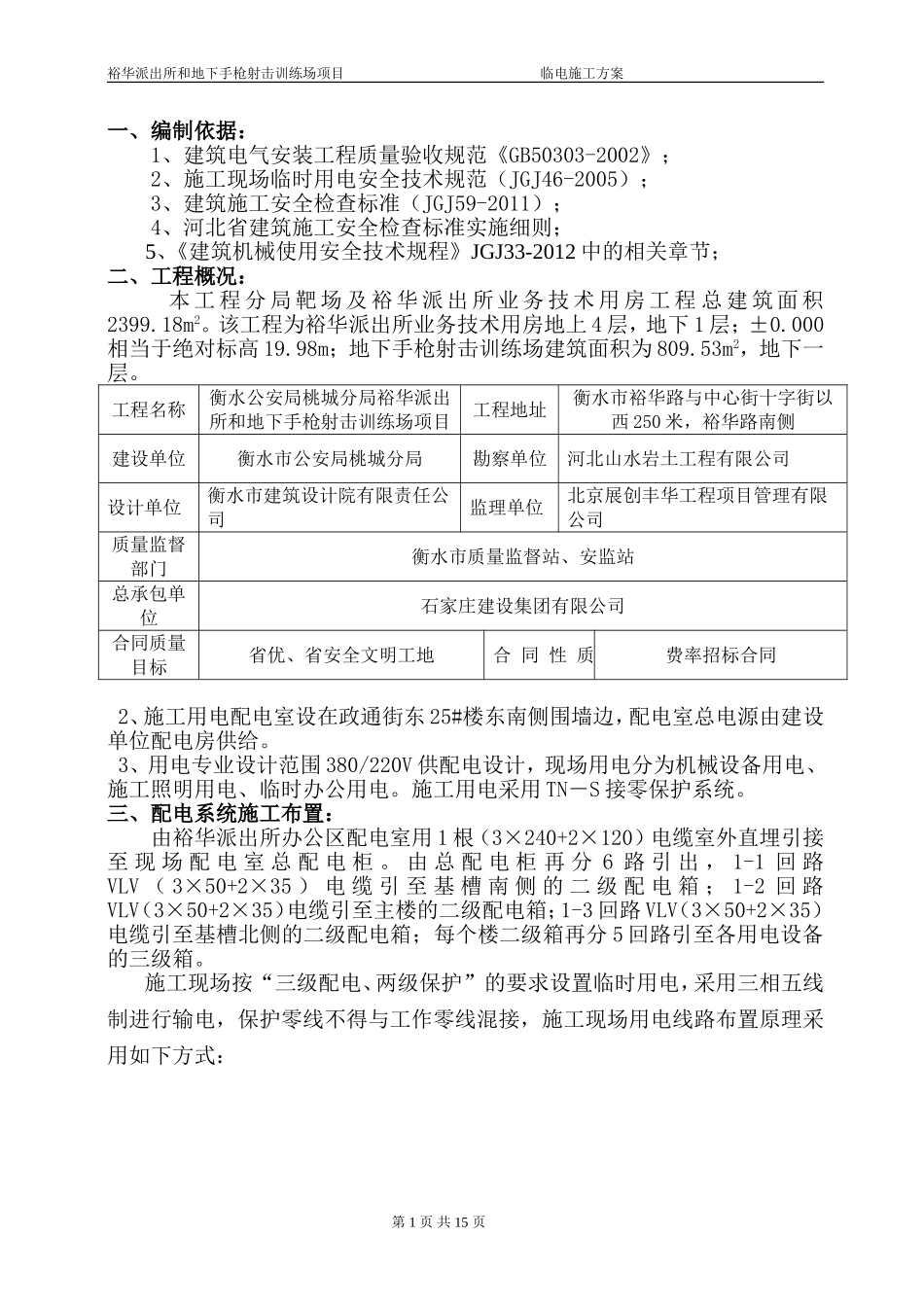

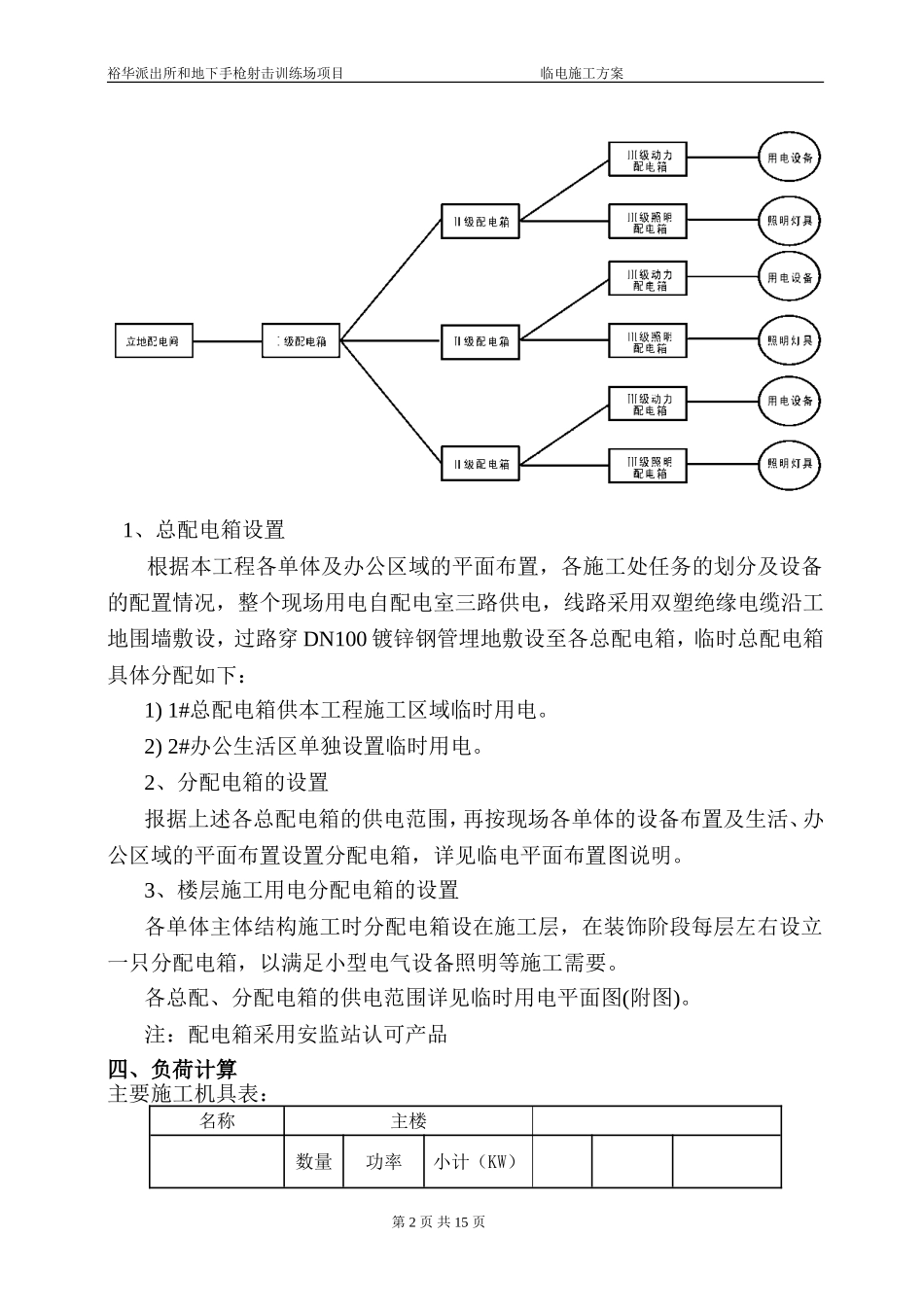

第1页共15页裕华派出所和地下手枪射击训练场项目临电施工方案一、编制依据：1、建筑电气安装工程质量验收规范《GB50303-2002》；2、施工现场临时用电安全技术规范（JGJ46-2005）；3、建筑施工安全检查标准（JGJ59-2011）；4、河北省建筑施工安全检查标准实施细则；5、《建筑机械使用安全技术规程》JGJ33-2012中的相关章节；二、工程概况：本工程分局靶场及裕华派出所业务技术用房工程总建筑面积2399.18m2。该工程为裕华派出所业务技术用房地上4层，地下1层；±0.000相当于绝对标高19.98m；地下手枪射击训练场建筑面积为809.53m2，地下一层。工程名称衡水公安局桃城分局裕华派出所和地下手枪射击训练场项目工程地址衡水市裕华路与中心街十字街以西250米，裕华路南侧建设单位衡水市公安局桃城分局勘察单位河北山水岩土工程有限公司设计单位衡水市建筑设计院有限责任公司监理单位北京展创丰华工程项目管理有限公司质量监督部门衡水市质量监督站、安监站总承包单位石家庄建设集团有限公司合同质量目标省优、省安全文明工地合同性质费率招标合同2、施工用电配电室设在政通街东25#楼东南侧围墙边，配电室总电源由建设单位配电房供给。3、用电专业设计范围380/220V供配电设计，现场用电分为机械设备用电、施工照明用电、临时办公用电。施工用电采用TN－S接零保护系统。三、配电系统施工布置：由裕华派出所办公区配电室用1根（3×240+2×120）电缆室外直埋引接至现场配电室总配电柜。由总配电柜再分6路引出，1-1回路VLV（3×50+2×35）电缆引至基槽南侧的二级配电箱；1-2回路VLV（3×50+2×35）电缆引至主楼的二级配电箱；1-3回路VLV（3×50+2×35）电缆引至基槽北侧的二级配电箱；每个楼二级箱再分5回路引至各用电设备的三级箱。施工现场按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：第2页共15页裕华派出所和地下手枪射击训练场项目临电施工方案1、总配电箱设置根据本工程各单体及办公区域的平面布置，各施工处任务的划分及设备的配置情况，整个现场用电自配电室三路供电，线路采用双塑绝缘电缆沿工地围墙敷设，过路穿DN100镀锌钢管埋地敷设至各总配电箱，临时总配电箱具体分配如下：1)1#总配电箱供本工程施工区域临时用电。2)2#办公生活区单独设置临时用电。2、分配电箱的设置报据上述各总配电箱的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱，详见临电平面布置图说明。3、楼层施工用电分配电箱的设置各单体主体结构施工时分配电箱设在施工层，在装饰阶段每层左右设立一只分配电箱，以满足小型电气设备照明等施工需要。各总配、分配电箱的供电范围详见临时用电平面图(附图)。注：配电箱采用安监站认可产品四、负荷计算主要施工机具表：名称主楼数量功率小计（KW）第3页共15页∑P1cosφ裕华派出所和地下手枪射击训练场项目临电施工方案切断机14.54.5电焊机122.522.5弯曲机14.54.5套丝机22.55大型调直机199小型调直机144砂轮切割机236盘锯24.59输送泵19090振动棒82.217.6镝灯23.57照明及其他70合计249.1根据实际情况，选择有关系数如下：采用需要系数法进行负荷计算，公式为SSH=1.05~1.1(K1+K2∑P2+K3∑P3+K4∑P4+K5∑P5)由公式求得施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥SSH式中：Sz——施工现场供电所提供的总容量（KVA）SSH——施工现场用电设备所需总容量（KVA）∑P1——施工现场用电动机额定功率之和（KW）∑P2——施工现场用电焊机额定功率之和（KW）∑P3——施工现场室外照明容量之和（KW）∑P4——施工现场用室内照明容量之和（KW）∑P5——施工现场食堂用电容量之和（KW）1.05~1.10——容量损失系数η——电动机效率系数，平均为0.75~0.90，一般为0.85。第4页共15页裕华派出所和地下手枪射击训练场项目临电施工方案K1——电动机同时使用系数，10台以内取0.7，11~30台取0.6，30台以上取0.5。K2——电焊机同时使用系数，3~10台取0.6，10台以上取0.5。cosφ——电动机平均功率因数，施工现场最高取0.75~0.78，一般取0.65~0.75。...
