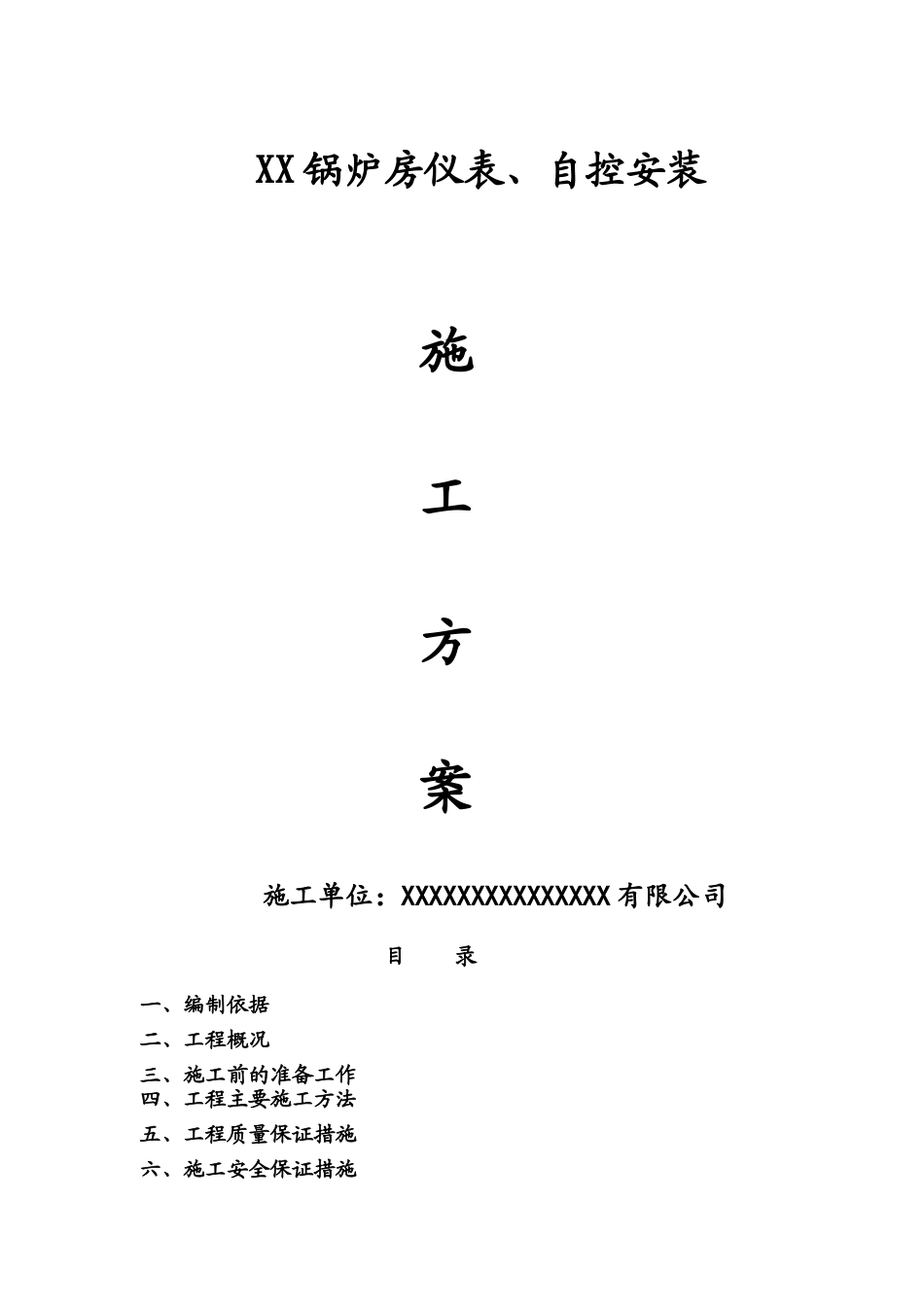

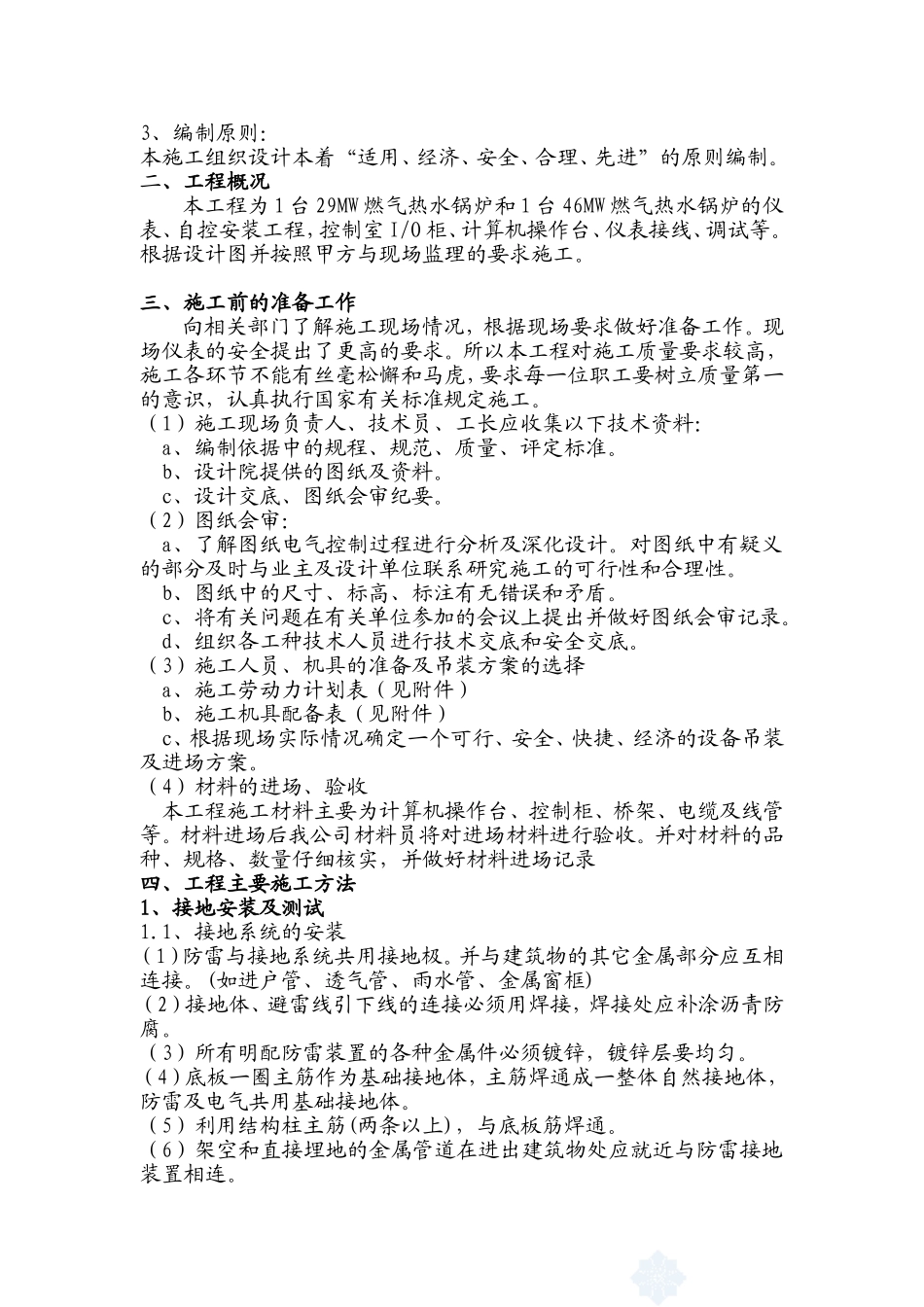

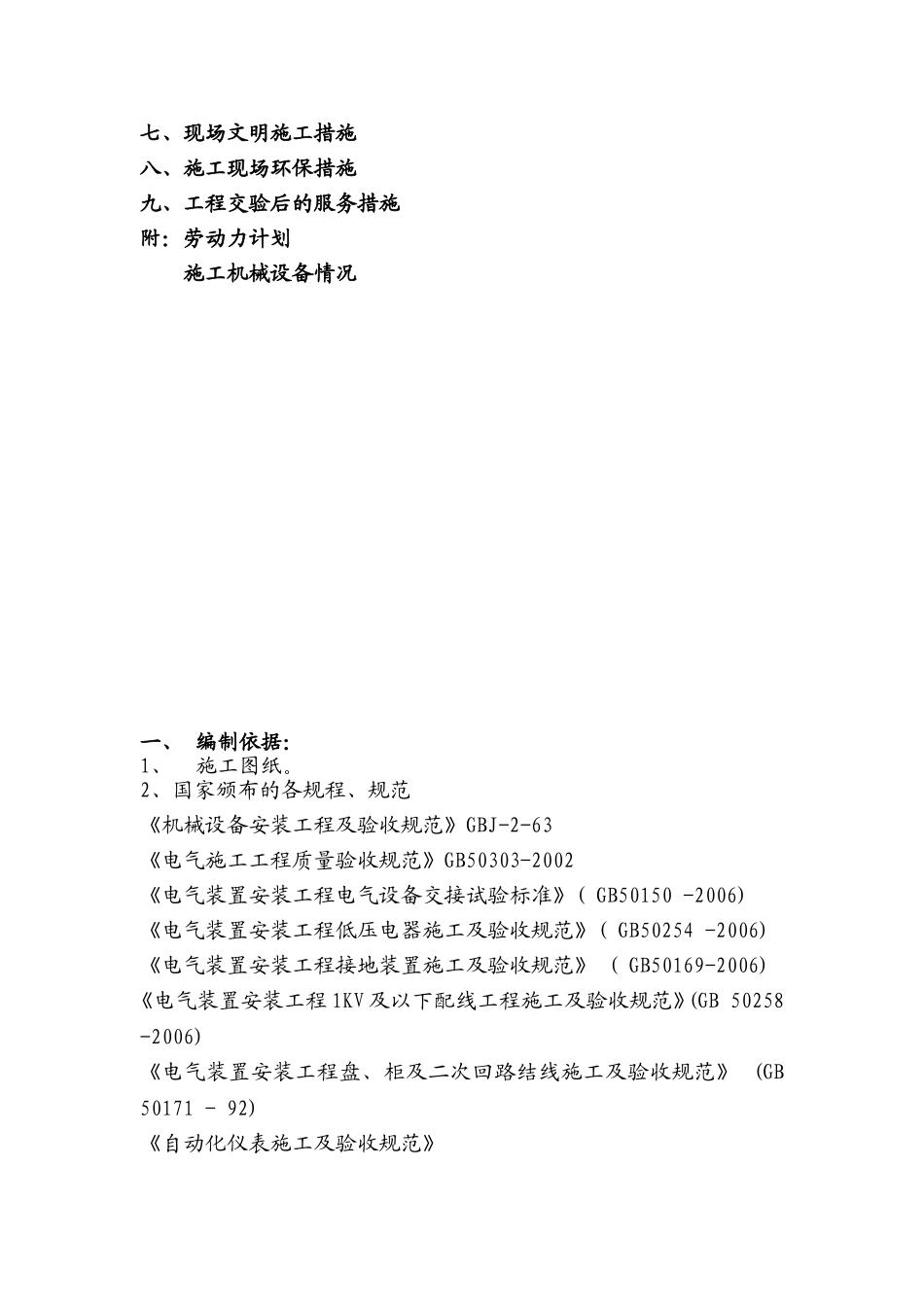

XX锅炉房仪表、自控安装施工方案施工单位：XXXXXXXXXXXXXXX有限公司目录一、编制依据二、工程概况三、施工前的准备工作四、工程主要施工方法五、工程质量保证措施六、施工安全保证措施七、现场文明施工措施八、施工现场环保措施九、工程交验后的服务措施附：劳动力计划施工机械设备情况一、编制依据：1、施工图纸。2、国家颁布的各规程、规范《机械设备安装工程及验收规范》GBJ-2-63《电气施工工程质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》(GB50150-2006)《电气装置安装工程低压电器施工及验收规范》(GB50254-2006)《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)《电气装置安装工程1KV及以下配线工程施工及验收规范》(GB50258-2006)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)《自动化仪表施工及验收规范》3、编制原则：本施工组织设计本着“适用、经济、安全、合理、先进”的原则编制。二、工程概况本工程为1台29MW燃气热水锅炉和1台46MW燃气热水锅炉的仪表、自控安装工程，控制室I/O柜、计算机操作台、仪表接线、调试等。根据设计图并按照甲方与现场监理的要求施工。三、施工前的准备工作向相关部门了解施工现场情况，根据现场要求做好准备工作。现场仪表的安全提出了更高的要求。所以本工程对施工质量要求较高，施工各环节不能有丝毫松懈和马虎，要求每一位职工要树立质量第一的意识，认真执行国家有关标准规定施工。（1）施工现场负责人、技术员、工长应收集以下技术资料：a、编制依据中的规程、规范、质量、评定标准。b、设计院提供的图纸及资料。c、设计交底、图纸会审纪要。（2）图纸会审：a、了解图纸电气控制过程进行分析及深化设计。对图纸中有疑义的部分及时与业主及设计单位联系研究施工的可行性和合理性。b、图纸中的尺寸、标高、标注有无错误和矛盾。c、将有关问题在有关单位参加的会议上提出并做好图纸会审记录。d、组织各工种技术人员进行技术交底和安全交底。（3）施工人员、机具的准备及吊装方案的选择a、施工劳动力计划表（见附件）b、施工机具配备表（见附件）c、根据现场实际情况确定一个可行、安全、快捷、经济的设备吊装及进场方案。（4）材料的进场、验收本工程施工材料主要为计算机操作台、控制柜、桥架、电缆及线管等。材料进场后我公司材料员将对进场材料进行验收。并对材料的品种、规格、数量仔细核实，并做好材料进场记录四、工程主要施工方法1、接地安装及测试1.1、接地系统的安装（1）防雷与接地系统共用接地极。并与建筑物的其它金属部分应互相连接。(如进户管、透气管、雨水管、金属窗框)（2）接地体、避雷线引下线的连接必须用焊接，焊接处应补涂沥青防腐。（3）所有明配防雷装置的各种金属件必须镀锌，镀锌层要均匀。（4）底板一圈主筋作为基础接地体，主筋焊通成一整体自然接地体，防雷及电气共用基础接地体。（5）利用结构柱主筋(两条以上)，与底板筋焊通。（6）架空和直接埋地的金属管道在进出建筑物处应就近与防雷接地装置相连。（7）接地电阻测试点，电气接地点，接地电阻要求小于0.5Ω，如实测不能达到时，应通知设计或外加人工接地体。1.2、人工接地体的安装(1)一般按设计所提数量和规格进行加工，材料采用钢条和角钢，如用钢管时，选用直径为38～50mm，壁厚不小于3.5mm的钢管，然后切割，长度一般为2.5m，钢管打入地下的一端加工成扁尖型或锥型及针面型，如用角钢时，一般选用50×50×5mm角钢，切割长度为2.5m，角钢的一端加工成尖头形状。(2)装设接地体前，需要沿着接地体的线路先挖沟，并立即安装接地体和敷设接地扁钢，以防止土方倒塌，一般采用手锤打入接地体。(3)安装步骤1)按设计位置将接地体打人沟的中心线上，接地体露在地面的长度约为150～200m(沟深0.8～1m)可停止打入，使接地体最高点高施工完毕后的地面有600mm的距离，接地体间的距离按设计要求，一般规定的距离不小于5m。2)敷设的管子或角钢及连接扁钢应避开其它地下管路、电缆等设施，一般与电缆及管道等交叉时，相距不小于10m，与电缆及管道的平行时不，不小于300～350mm。3)敷设接地时，接地体应与地...
