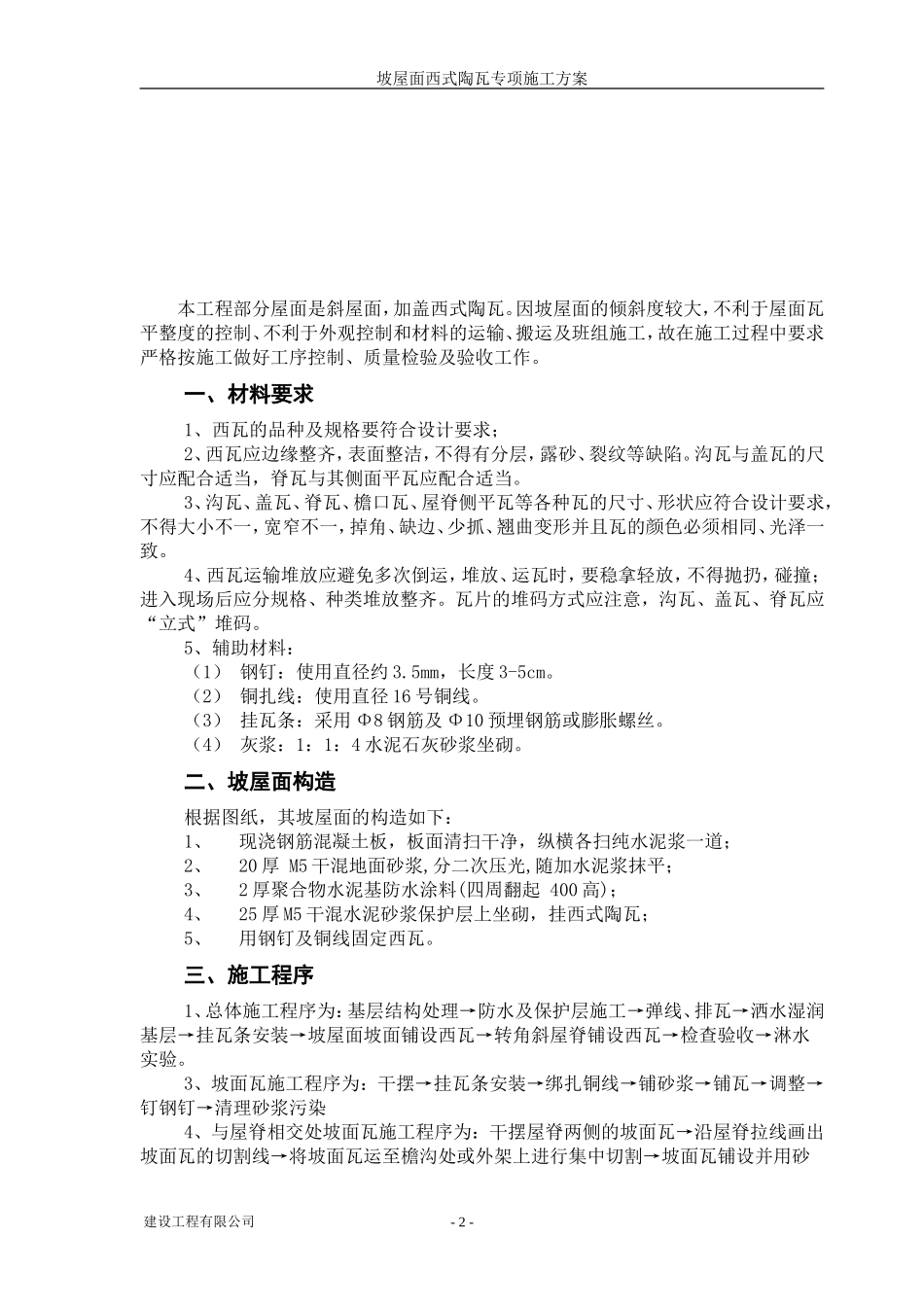

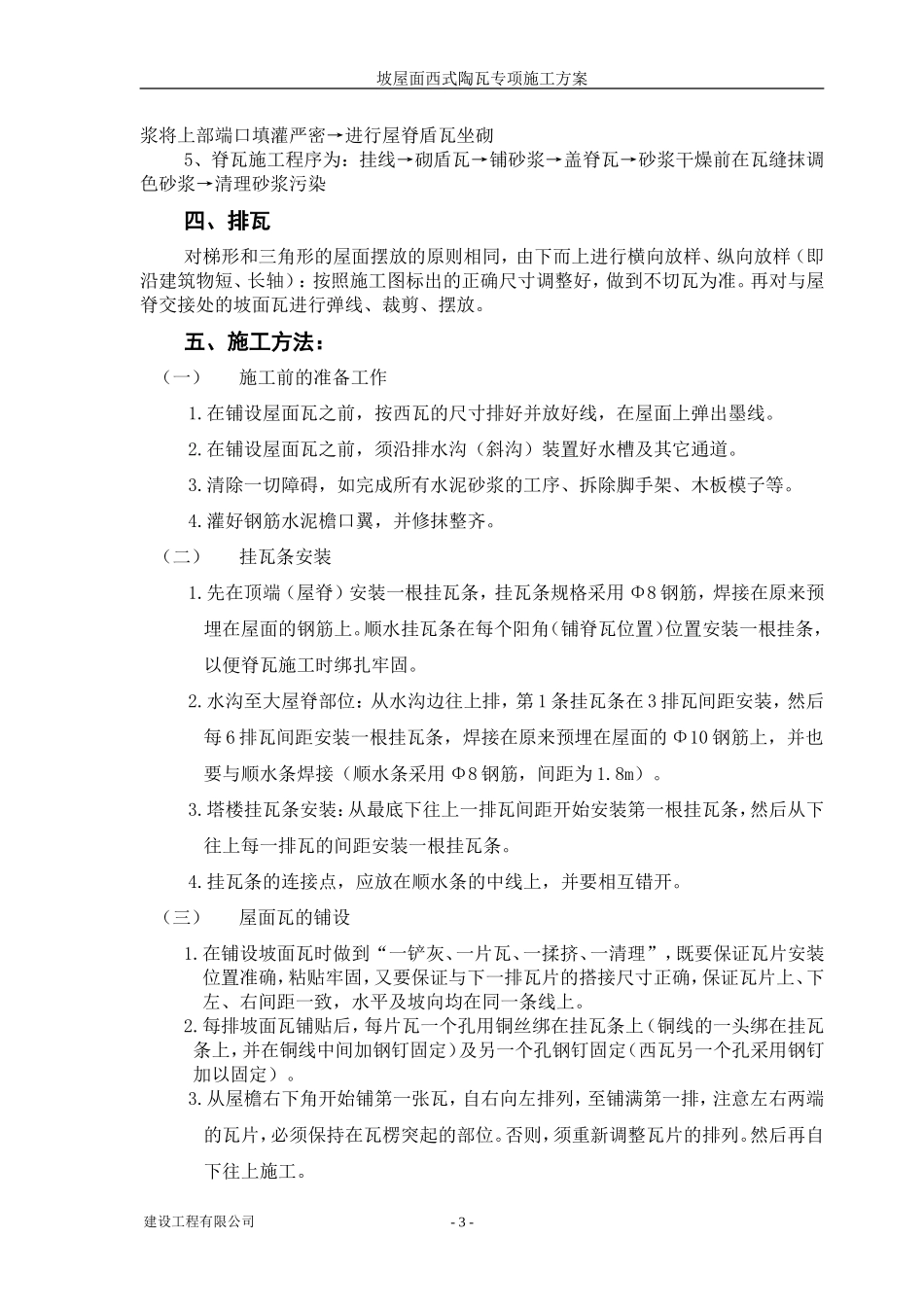

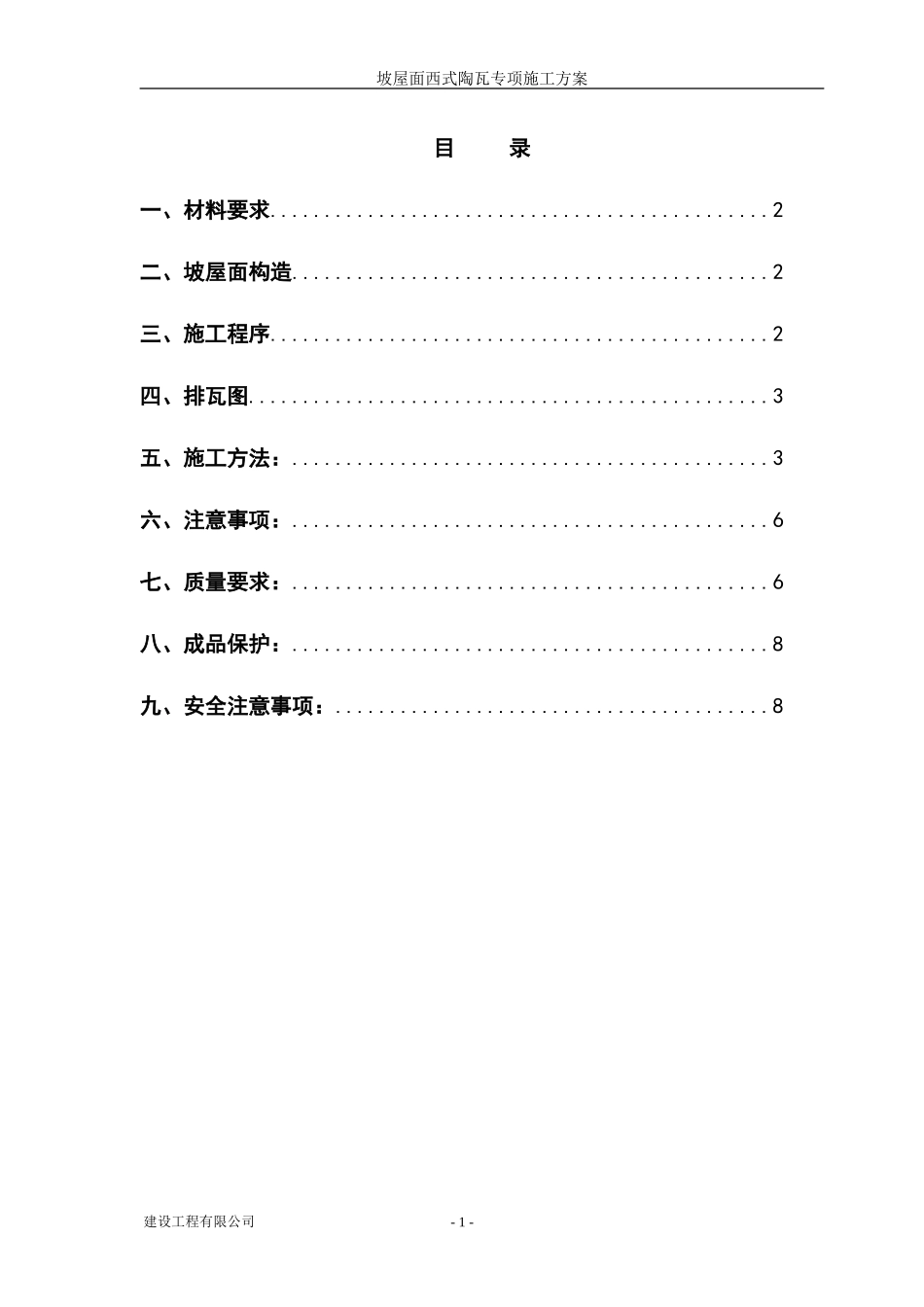

坡屋面西式陶瓦专项施工方案目录一、材料要求..............................................2二、坡屋面构造............................................2三、施工程序..............................................2四、排瓦图................................................3五、施工方法：............................................3六、注意事项：............................................6七、质量要求：............................................6八、成品保护：............................................8九、安全注意事项：........................................8建设工程有限公司-1-坡屋面西式陶瓦专项施工方案本工程部分屋面是斜屋面，加盖西式陶瓦。因坡屋面的倾斜度较大，不利于屋面瓦平整度的控制、不利于外观控制和材料的运输、搬运及班组施工，故在施工过程中要求严格按施工做好工序控制、质量检验及验收工作。一、材料要求1、西瓦的品种及规格要符合设计要求；2、西瓦应边缘整齐，表面整洁，不得有分层，露砂、裂纹等缺陷。沟瓦与盖瓦的尺寸应配合适当，脊瓦与其侧面平瓦应配合适当。3、沟瓦、盖瓦、脊瓦、檐口瓦、屋脊侧平瓦等各种瓦的尺寸、形状应符合设计要求，不得大小不一，宽窄不一，掉角、缺边、少抓、翘曲变形并且瓦的颜色必须相同、光泽一致。4、西瓦运输堆放应避免多次倒运，堆放、运瓦时，要稳拿轻放，不得抛扔，碰撞；进入现场后应分规格、种类堆放整齐。瓦片的堆码方式应注意，沟瓦、盖瓦、脊瓦应“立式”堆码。5、辅助材料：（1）钢钉：使用直径约3.5mm，长度3-5cm。（2）铜扎线：使用直径16号铜线。（3）挂瓦条：采用Φ8钢筋及Φ10预埋钢筋或膨胀螺丝。（4）灰浆：1：1：4水泥石灰砂浆坐砌。二、坡屋面构造根据图纸，其坡屋面的构造如下：1、现浇钢筋混凝土板，板面清扫干净，纵横各扫纯水泥浆一道；2、20厚M5干混地面砂浆,分二次压光,随加水泥浆抹平；3、2厚聚合物水泥基防水涂料(四周翻起400高)；4、25厚M5干混水泥砂浆保护层上坐砌，挂西式陶瓦；5、用钢钉及铜线固定西瓦。三、施工程序1、总体施工程序为：基层结构处理→防水及保护层施工→弹线、排瓦→洒水湿润基层→挂瓦条安装→坡屋面坡面铺设西瓦→转角斜屋脊铺设西瓦→检查验收→淋水实验。3、坡面瓦施工程序为：干摆→挂瓦条安装→绑扎铜线→铺砂浆→铺瓦→调整→钉钢钉→清理砂浆污染4、与屋脊相交处坡面瓦施工程序为：干摆屋脊两侧的坡面瓦→沿屋脊拉线画出坡面瓦的切割线→将坡面瓦运至檐沟处或外架上进行集中切割→坡面瓦铺设并用砂建设工程有限公司-2-坡屋面西式陶瓦专项施工方案浆将上部端口填灌严密→进行屋脊盾瓦坐砌5、脊瓦施工程序为：挂线→砌盾瓦→铺砂浆→盖脊瓦→砂浆干燥前在瓦缝抹调色砂浆→清理砂浆污染四、排瓦对梯形和三角形的屋面摆放的原则相同，由下而上进行横向放样、纵向放样（即沿建筑物短、长轴）：按照施工图标出的正确尺寸调整好，做到不切瓦为准。再对与屋脊交接处的坡面瓦进行弹线、裁剪、摆放。五、施工方法：（一）施工前的准备工作1.在铺设屋面瓦之前，按西瓦的尺寸排好并放好线，在屋面上弹出墨线。2.在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。3.清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。4.灌好钢筋水泥檐口翼，并修抹整齐。（二）挂瓦条安装1.先在顶端（屋脊）安装一根挂瓦条，挂瓦条规格采用Φ8钢筋，焊接在原来预埋在屋面的钢筋上。顺水挂瓦条在每个阳角（铺脊瓦位置）位置安装一根挂条，以便脊瓦施工时绑扎牢固。2.水沟至大屋脊部位：从水沟边往上排，第1条挂瓦条在3排瓦间距安装，然后每6排瓦间距安装一根挂瓦条，焊接在原来预埋在屋面的Φ10钢筋上，并也要与顺水条焊接（顺水条采用Φ8钢筋，间距为1.8m）。3.塔楼挂瓦条安装：从最底下往上一排瓦间距开始安装第一根挂瓦条，然后从下往上每一排瓦的间距安装一根挂瓦条。4.挂瓦条的连接点，应放在顺水条的中线上，并要相互错开。（三）屋面瓦的铺设1.在铺设坡面瓦时做到“一铲灰、一片瓦、一揉挤、一清理”，既要保证瓦...
