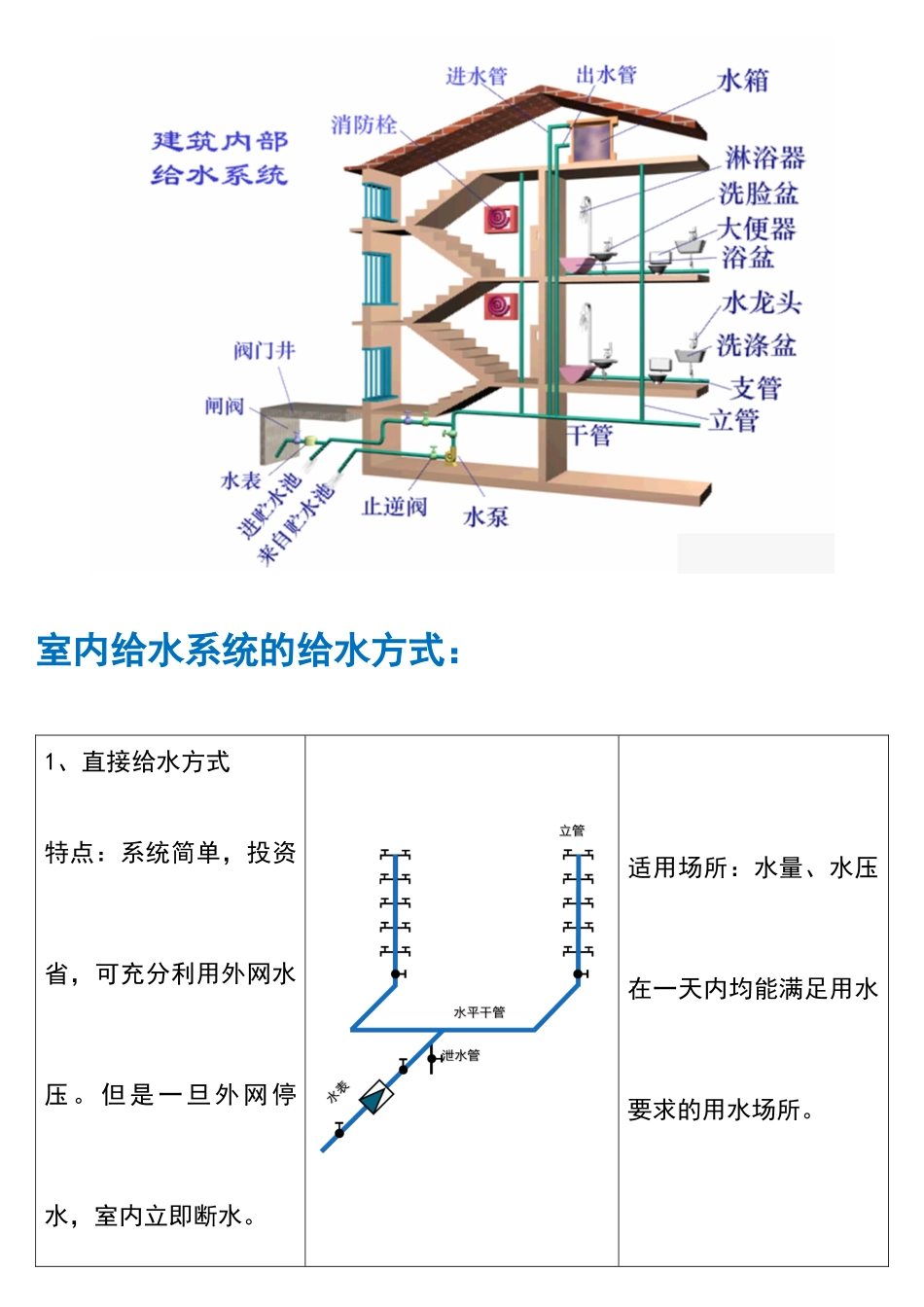

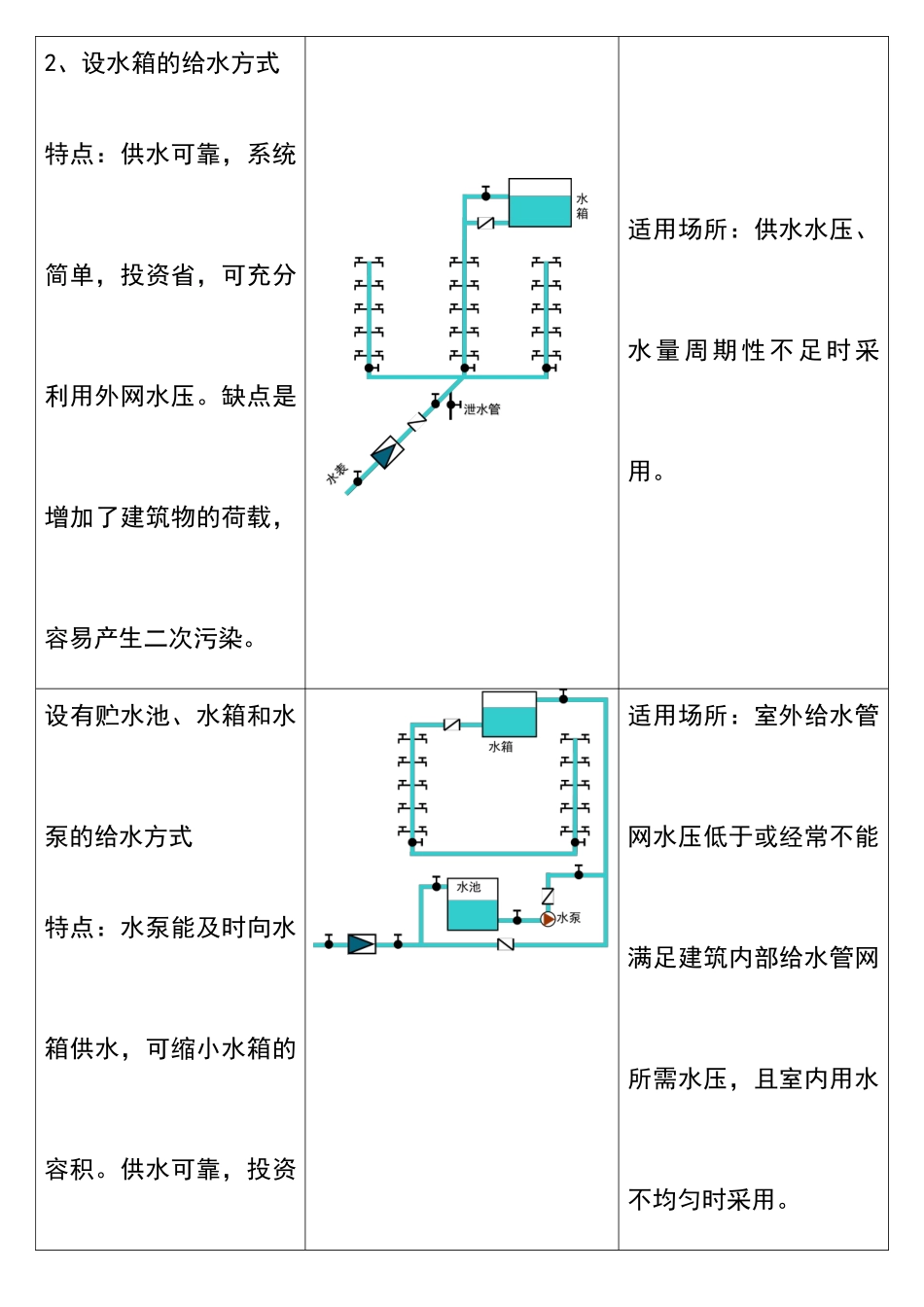

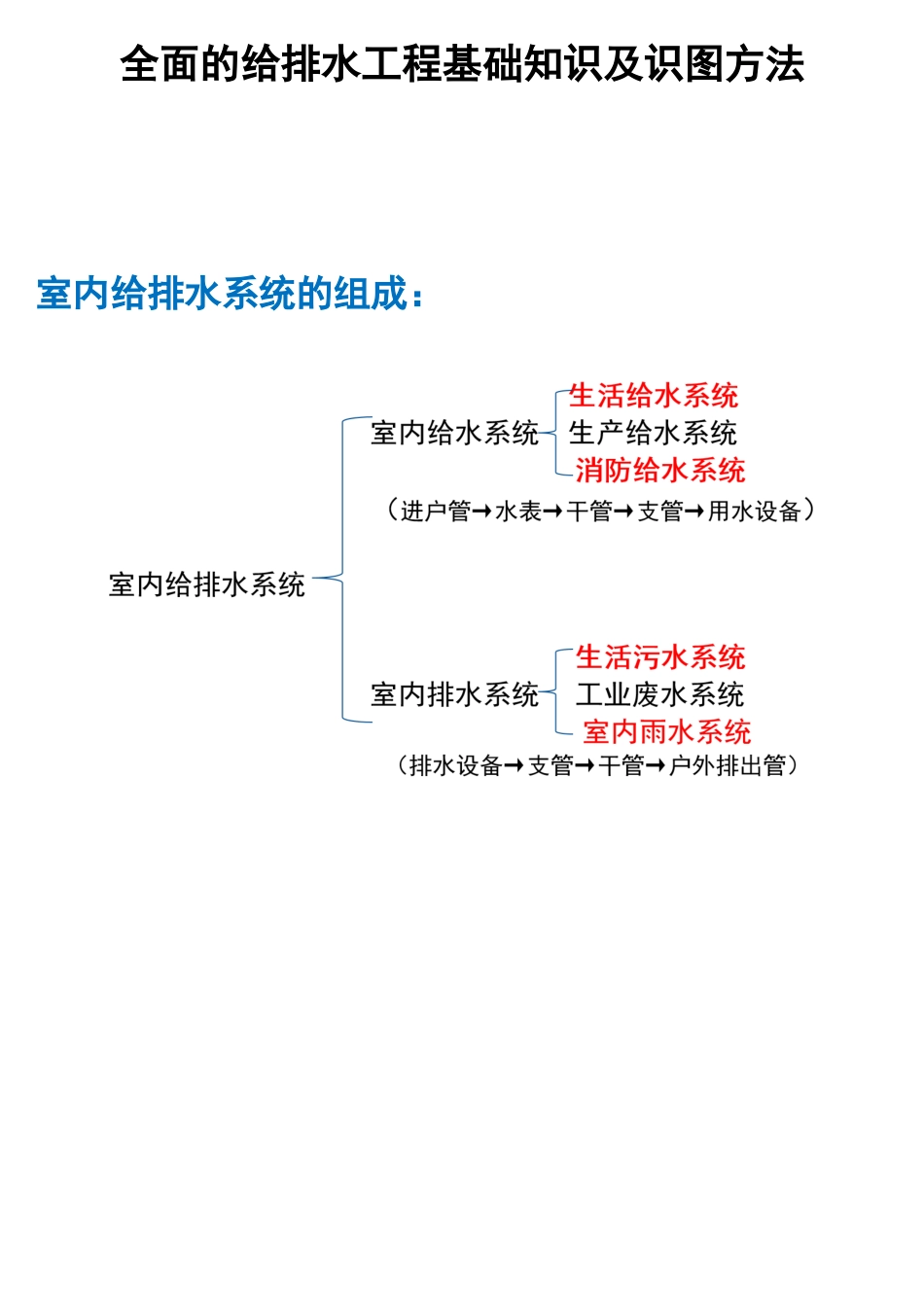

全面的给排水工程基础知识及识图方法室内给排水系统的组成：室内给水系统的给水方式：1、直接给水方式特点：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。适用场所：水量、水压在一天内均能满足用水要求的用水场所。2、设水箱的给水方式特点：供水可靠，系统简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。适用场所：供水水压、水量周期性不足时采用。设有贮水池、水箱和水泵的给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。较大，安装和维修都比较复杂。4、气压给水方式特点：供水可靠，无高位水箱，但水泵效率低、耗能多。适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。5、分区给水方式特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。适用场所：供水压力只能满足建筑下层供水要求时采用。管道敷设方式：1、给水管道有两种敷设方式：明装和暗装；2、室内排水管道一般为明装，美观要求较高的场所可暗装。管道的连接方式：1、螺纹连接（丝接）—主要适用于钢管、塑料管；2、焊接连接—主要适用于钢管；3、法兰连接—主要适用于钢管、铸铁管；4、胶水粘接—主要适用于塑料管；5、热熔连接—主要适用于PPR管、PE管；6、电熔连接—主要适用于PE管；7、承插连接—主要适用有铸铁管；8、卡箍连接—主要适用于钢管（一般用于消防系统）；9、压接连接—主要用于薄壁不锈钢管。螺纹连接焊接连接法兰连接胶水粘接热熔连接电熔连接承插连接卡箍连接压接连接常用材料：焊接钢管镀锌钢管无缝钢管螺旋钢管常用材料：给水球墨铸铁管柔性铸铁排水管给水塑料管排水塑料管其他常用管材：PP-R管、PE管、不锈钢管。PP-R管PE管不锈钢管管件法兰管件阀门：过滤器、软管：卫生洁具：识图方法：图纸尺寸：保留装订线图纸：图纸比例：平面图选用比例，常用1:200、1:100、1:50；系统图常选用的比例1:100、1:50，但一般不按比例绘制。给水排水工程图中的常用图例：标高-平面图标注方式：标高-剖面图标注方式：标高-轴测图标注方式：标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。管道管径标注：管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。管路编号：（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。建筑给排水施工图的主要内容：建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。平面布置图：给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用...
