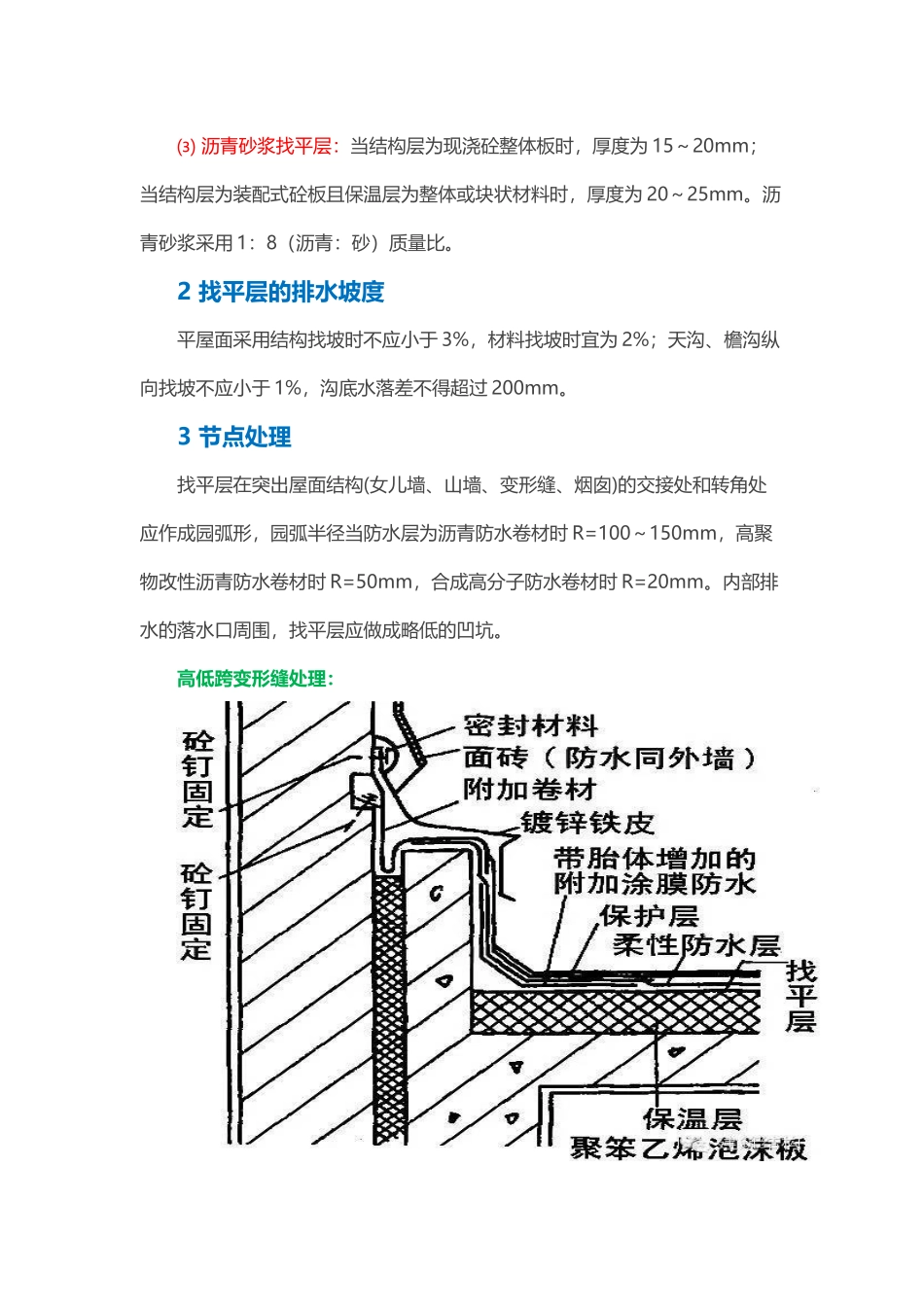

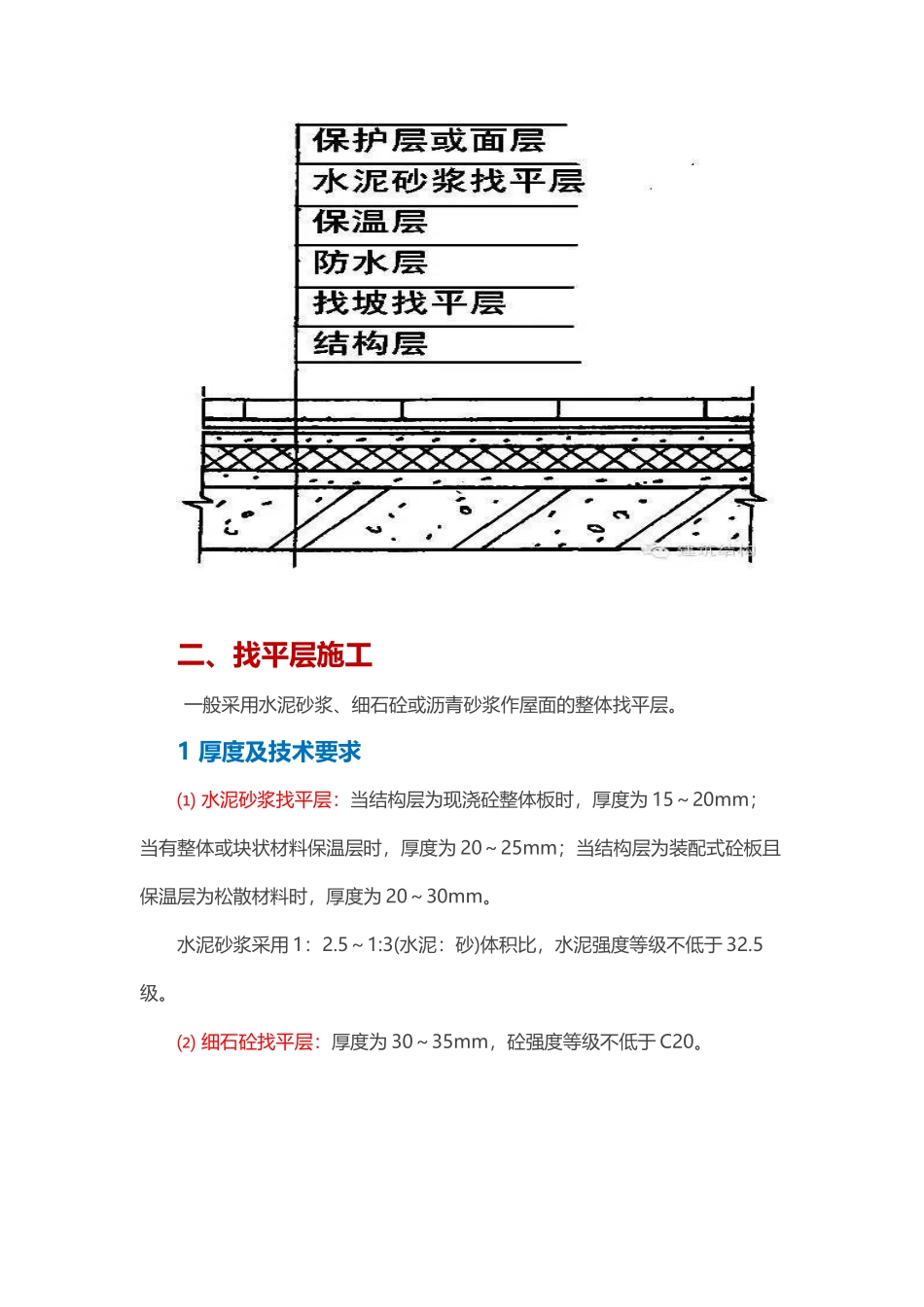

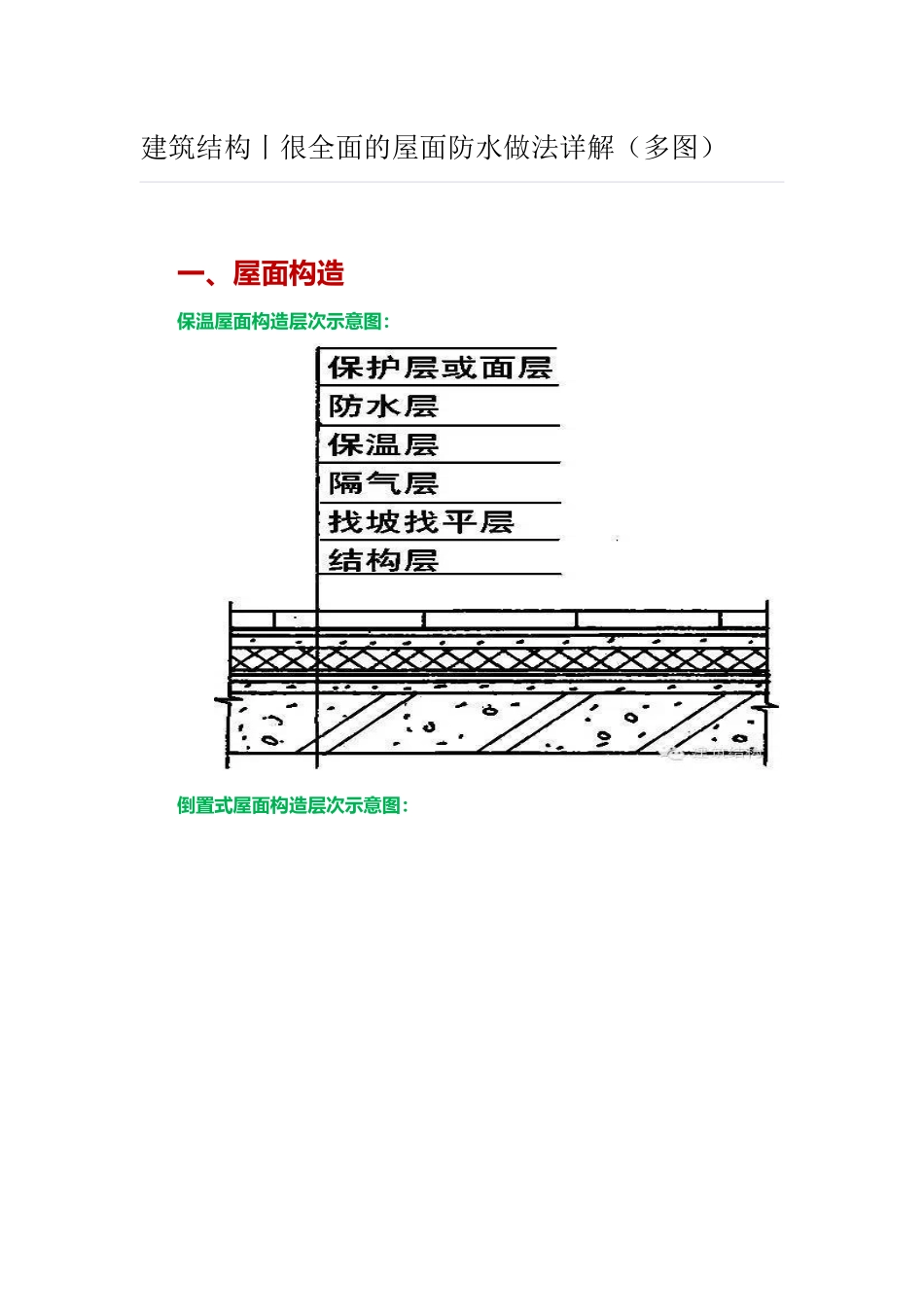

建筑结构丨很全面的屋面防水做法详解（多图）一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。1厚度及技术要求⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8（沥青：砂）质量比。2找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。3节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。内部排水的落水口周围，找平层应做成略低的凹坑。高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4找平层的分格缝找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。屋面分格缝的面层处理：三、保温层施工1保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。聚胺酯硬泡防水保温等一体化系统发展迅速。2保温层的施工保温层施工前基层应平整、干燥和干净，保温板紧贴（靠）基层、铺平垫稳、分层铺设时上下层接缝错开，拼缝严密，板间缝隙应采用同类型材料嵌填密实，粘贴应贴严粘牢，找坡正确。岩棉板保温层铺设：XPS挤塑板保温屋面：3屋面聚氨酯防水保温一体化系统采用高压无气喷涂机现场直接发泡成型工艺，使屋面防水保温一体化，形成的防水保温层连续无接缝，具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。喷涂聚氨酯硬泡：聚氨酯防水保温屋面：屋面效果：四、卷材防水层施工1沥青卷材防水层施工沥青卷材防水层只允许在防水等级为Ⅲ、Ⅳ级的屋面防水层中使用，Ⅲ级屋面为三毡四油，Ⅳ级屋面为二毡三油。⑴卷材存放不同品种、标号、规格的卷材应分别直立堆放，高度不超过2层。避免雨淋、日晒和受潮，严禁接近火源和热源，避免与化学介质和有机溶剂等有害物质接触。防水卷材的存放：⑵基层清理及干燥程度检查沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前，基层必须干净、干燥。清理基层：铲除灰渣、油污等附着物：将一块1m2卷材平坦干铺在找平层上，静置3～4h后掀开检查，找平层覆盖部位无水印即可铺设。⑶基层处理基层处理剂(冷底子油)具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀、不得有空白、麻点或气泡。冷底子油施工：涂刷环氧改性沥青基层处理剂：⑷卷材的铺贴方向当屋面坡度小于3%时，卷材宜平行屋脊铺贴；屋面坡度在3～15%时，卷材可平行或垂直屋脊铺贴；屋面坡度大于15%或屋面受震动时，卷材应垂直屋脊铺贴；上下层卷材不得相互垂直铺贴。平行于屋脊铺贴时，应从天沟或檐口开始向上逐层铺贴，两幅卷材的长边搭接(压边)应顺流水方向，长边搭接宽度不小于70mm(满粘法)或100mm(空铺、点粘、条粘法)；短边搭接(接头)应顺主导风向，搭接宽度不小于100mm(满粘法)或150mm(空铺、点粘、条粘法)。相邻两幅卷材短边搭接缝应错开不小于500mm，上下两层卷材应错开1/3或1/2幅卷材宽度。平行于屋脊铺贴可一幅卷材一铺到底，工作面大...
