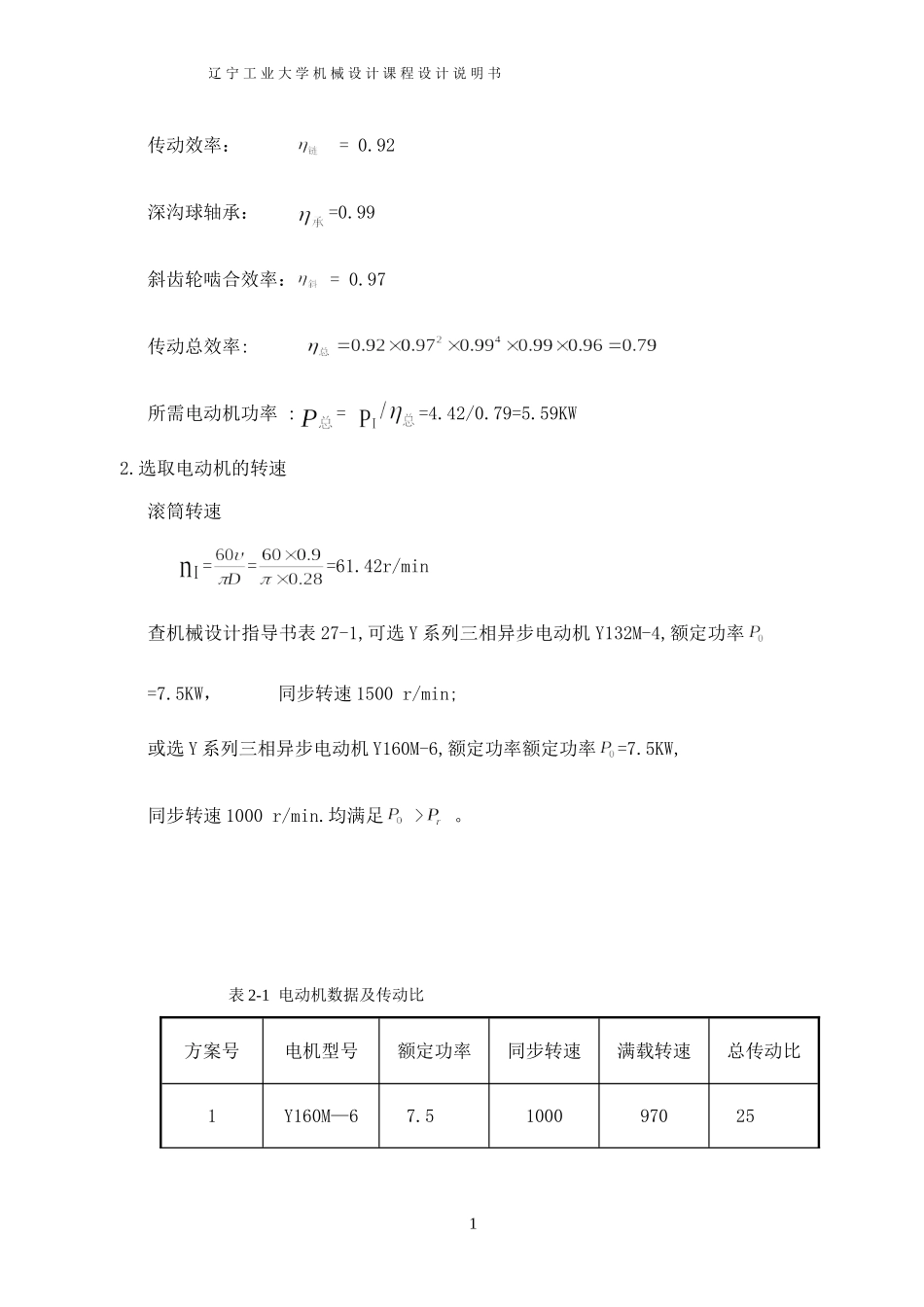

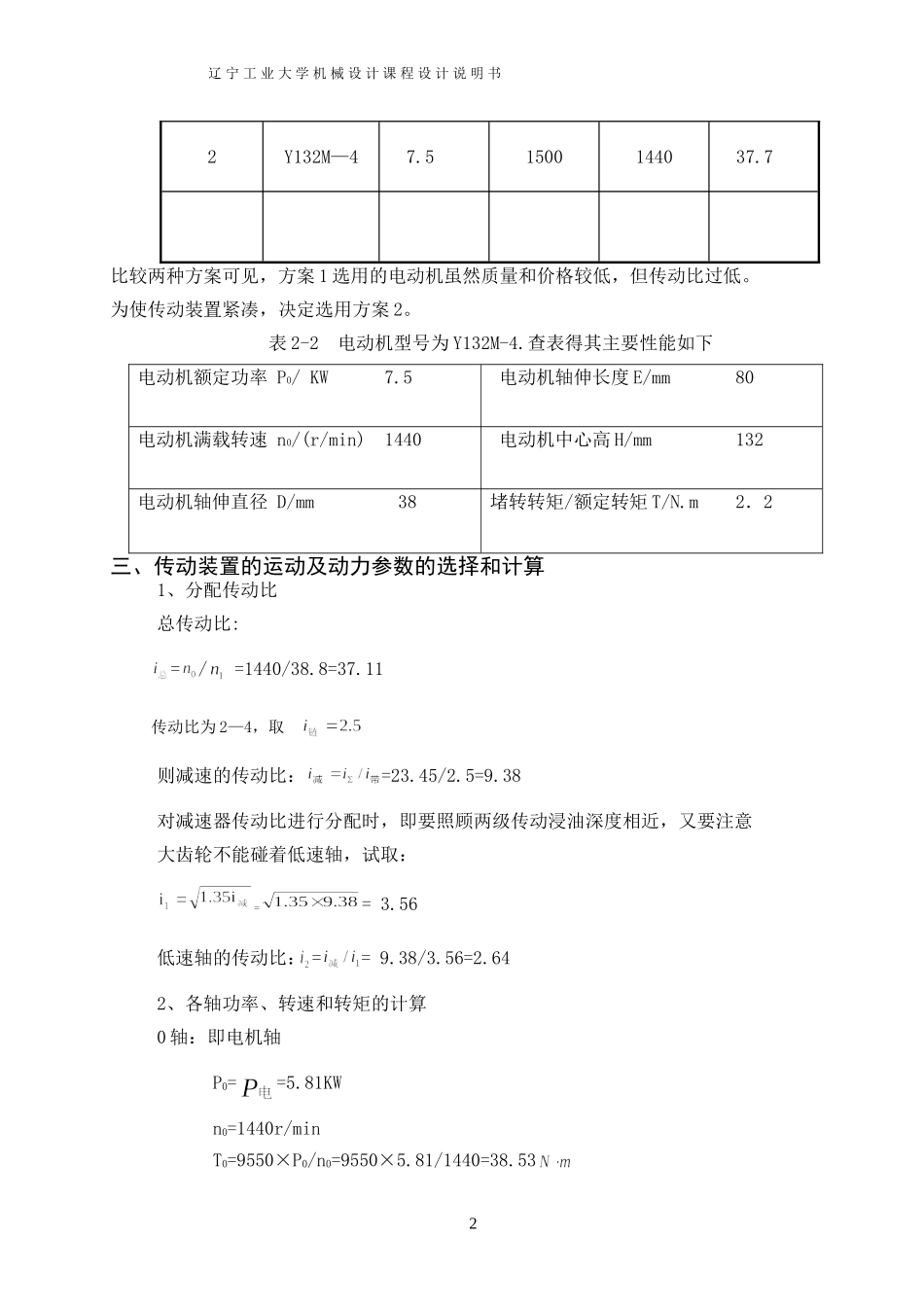

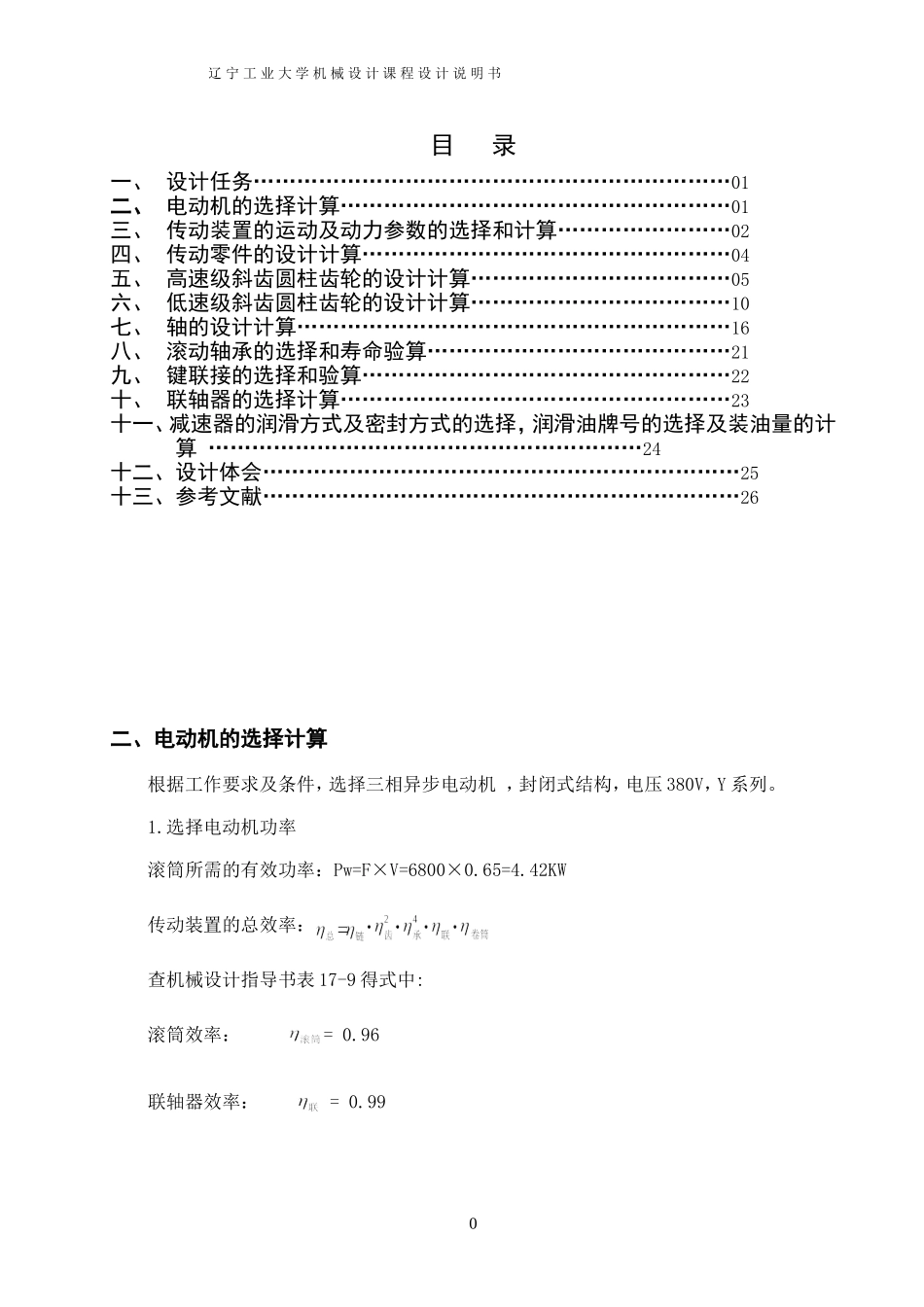

辽宁工业大学机械设计课程设计说明书目录一、设计任务…………………………………………………………01二、电动机的选择计算………………………………………………01三、传动装置的运动及动力参数的选择和计算……………………02四、传动零件的设计计算……………………………………………04五、高速级斜齿圆柱齿轮的设计计算………………………………05六、低速级斜齿圆柱齿轮的设计计算………………………………10七、轴的设计计算……………………………………………………16八、滚动轴承的选择和寿命验算……………………………………21九、键联接的选择和验算……………………………………………22十、联轴器的选择计算………………………………………………23十一、减速器的润滑方式及密封方式的选择，润滑油牌号的选择及装油量的计算……………………………………………………24十二、设计体会…………………………………………………………25十三、参考文献…………………………………………………………26二、电动机的选择计算根据工作要求及条件，选择三相异步电动机，封闭式结构，电压380V，Y系列。1.选择电动机功率滚筒所需的有效功率：Pw=F×V=6800×0.65=4.42KW传动装置的总效率：查机械设计指导书表17-9得式中:滚筒效率：=0.96联轴器效率：=0.990辽宁工业大学机械设计课程设计说明书传动效率：=0.92深沟球轴承：=0.99斜齿轮啮合效率：=0.97传动总效率:所需电动机功率:==4.42/0.79=5.59KW2.选取电动机的转速滚筒转速===61.42r/min查机械设计指导书表27-1,可选Y系列三相异步电动机Y132M-4,额定功率=7.5KW，同步转速1500r/min;或选Y系列三相异步电动机Y160M-6,额定功率额定功率=7.5KW,同步转速1000r/min.均满足>。表2-1电动机数据及传动比方案号电机型号额定功率同步转速满载转速总传动比1Y160M—67.51000970251辽宁工业大学机械设计课程设计说明书2Y132M—47.51500144037.7比较两种方案可见，方案1选用的电动机虽然质量和价格较低，但传动比过低。为使传动装置紧凑，决定选用方案2。表2-2电动机型号为Y132M-4.查表得其主要性能如下电动机额定功率P0/KW7.5电动机轴伸长度E/mm80电动机满载转速n0/(r/min)1440电动机中心高H/mm132电动机轴伸直径D/mm38堵转转矩/额定转矩T/N.m2．2三、传动装置的运动及动力参数的选择和计算1、分配传动比总传动比:=/=1440/38.8=37.11传动比为2—4，取则减速的传动比：=23.45/2.5=9.38对减速器传动比进行分配时，即要照顾两级传动浸油深度相近，又要注意大齿轮不能碰着低速轴，试取：==3.56低速轴的传动比：==9.38/3.56=2.642、各轴功率、转速和转矩的计算0轴：即电机轴P0==5.81KWn0=1440r/minT0=9550×P0/n0=9550×5.81/1440=38.532辽宁工业大学机械设计课程设计说明书Ⅰ轴：即减速器高速轴P1=5.81×0.99=5.75KWn1=n0=1440r/minT1=9550×P1/n1=9550×5.75/1440=38.15Ⅱ轴：即减速器中间轴P2=P1·=5.75×0.99×0.97=5.52kwn2=n1/=n1/=1440/3.56=404.49r/minT2=9550×P2/n2=9550×5.52/404.4=130.37Ⅲ轴：即减速器的低速轴P3=P2·=5.52×0.97×0.99=5.30kwn3=n2/i23=404.49/2.64=153.22r/minT3=9550×P3/n3=9550×5.30/153.22=330.34N·mⅣ轴：即传动滚筒轴P4=P3·=5.30×0.99·0.92=4.83kwn4=n3/i=153.22/2.5=61.288r/minT4=9550×P4/n4=9550×4.83/61.288=752.62N·m将上述计算结果汇于下页表：表3-1各轴运动及动力参数3辽宁工业大学机械设计课程设计说明书四、传动零件的设计计算1、链传动的设计计算1）确定设计功率P0分别查机械设计教材表4-14,图4-39，表4-15得=1，K=0.8，K=1，P0==2）选取链的型号根据P0和n3查机械设计教材图4-37，选链号为16A。所以P=25.40mm轴序号功率P/KW转速n/(r/min)转矩T/N.m传动形式传动比i效率η0轴5.81144038.53连轴器1.00．99Ⅰ轴5.75144038.15齿轮传动3.560．96Ⅱ轴5.52404.49130.37齿轮传动2.640．96Ⅲ轴5.30153.22330.34链传动2.50．91Ⅳ轴4.8361.288752.624辽宁工业大学机械设计课程设计说明书3）确定中心距a初步选定中心距a=30P=762mm链节数L==100.976mm4）中心距a==749.6mmV=F=Q=KF=5）链轮直径=五、...
