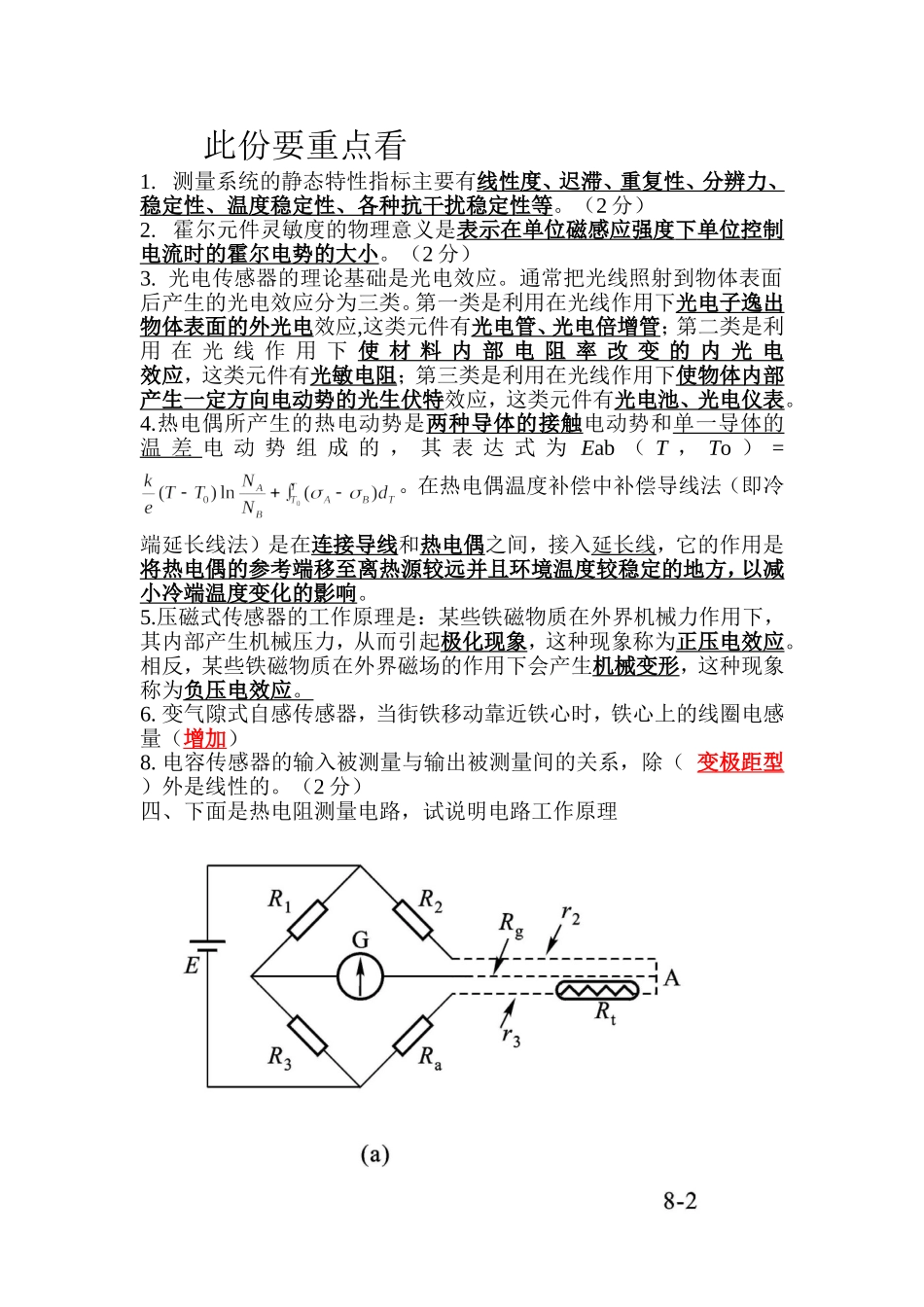

此份要重点看1.测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度下单位控制电流时的霍尔电势的大小。（2分）3.光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。4.热电偶所产生的热电动势是两种导体的接触电动势和单一导体的温差电动势组成的，其表达式为Eab（T，To）=。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。6.变气隙式自感传感器，当街铁移动靠近铁心时，铁心上的线圈电感量（增加）8.电容传感器的输入被测量与输出被测量间的关系，除（变极距型）外是线性的。（2分）四、下面是热电阻测量电路，试说明电路工作原理答：该热电阻测量温度电路由热敏电阻、测量电阻和显示仪表组成。图中G为指示仪表，R1、R2、R3为固定电阻，Ra为零位调节电阻。热电阻都通过电阻分别为r2、r3、Rg的三个导线和电桥连接，r2和r3分别接在相邻的两臂，当温度变化时，只要它们的Rg分别接在指示仪表和电源的回路中，其电阻变化也不会影响电桥的平衡状态，电桥在零位调整时，应使R4=Ra+Rt0为电阻在参考温度（如0C）时的电阻值。三线连接法的缺点之一是可调电阻的接触电阻和电桥臂的电阻相连，可能导致电桥的零点不稳。一、选择与填空题：（30分）1.变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（增大）。2.在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（变面积型）是线性的关系。3.在变压器式传感器中，一次侧和二次侧互感M的大小与一次侧线圈的匝数成（反比），与二次侧线圈的匝数成（正比），与回路中磁阻成（不成比例）。4.传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。5.热电偶所产生的热电动势是由两种导体的接触电动势和单一导体的温差电动势组成。1.简述霍尔电动势产生的原理。（6分）答：一块长为l、宽为d的半导体薄片置于磁感应强度为磁场（磁场方向垂直于薄片）中，当有电流I流过时，在垂直于电流和磁场的方向上将产生电动势Uh。这种现象称为霍尔效应，也是霍尔电动势的产生原理。2.简述热电偶的工作原理。（6分）答：热电偶的测温原理基于物理的“热电效应”。所谓热电效应，就是当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。两点间的温差越大，产生的电动势就越大。引入适当的测量电路测量电动势的大小，就可测得温度的大小。3.以石英晶体为例简述压电效应产生的原理。（6分）答：石英晶体在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。晶体受力所产生的电荷量与外力的大小成正比。这种现象称为正压电效应。反之，如对石英晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应。石英晶体整个晶体是中性的，受外力作用而变形时，没有体积变形压电效应，但它具有良好的厚度变形和长度变形压电效应。4.简述电阻应变片式传感器的工作原理（6分）答：电阻应变片的工作原理是基于电阻应变...
