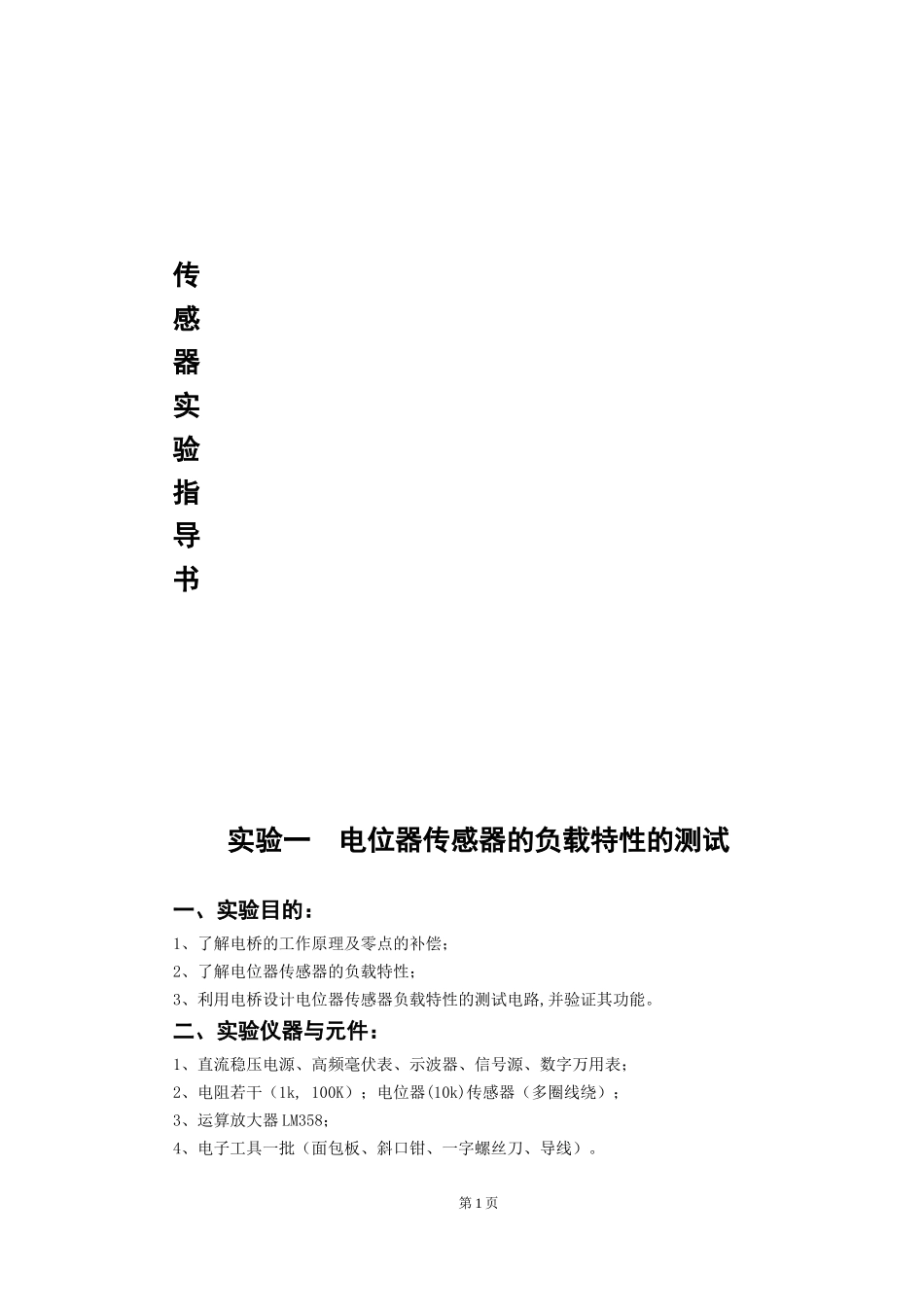

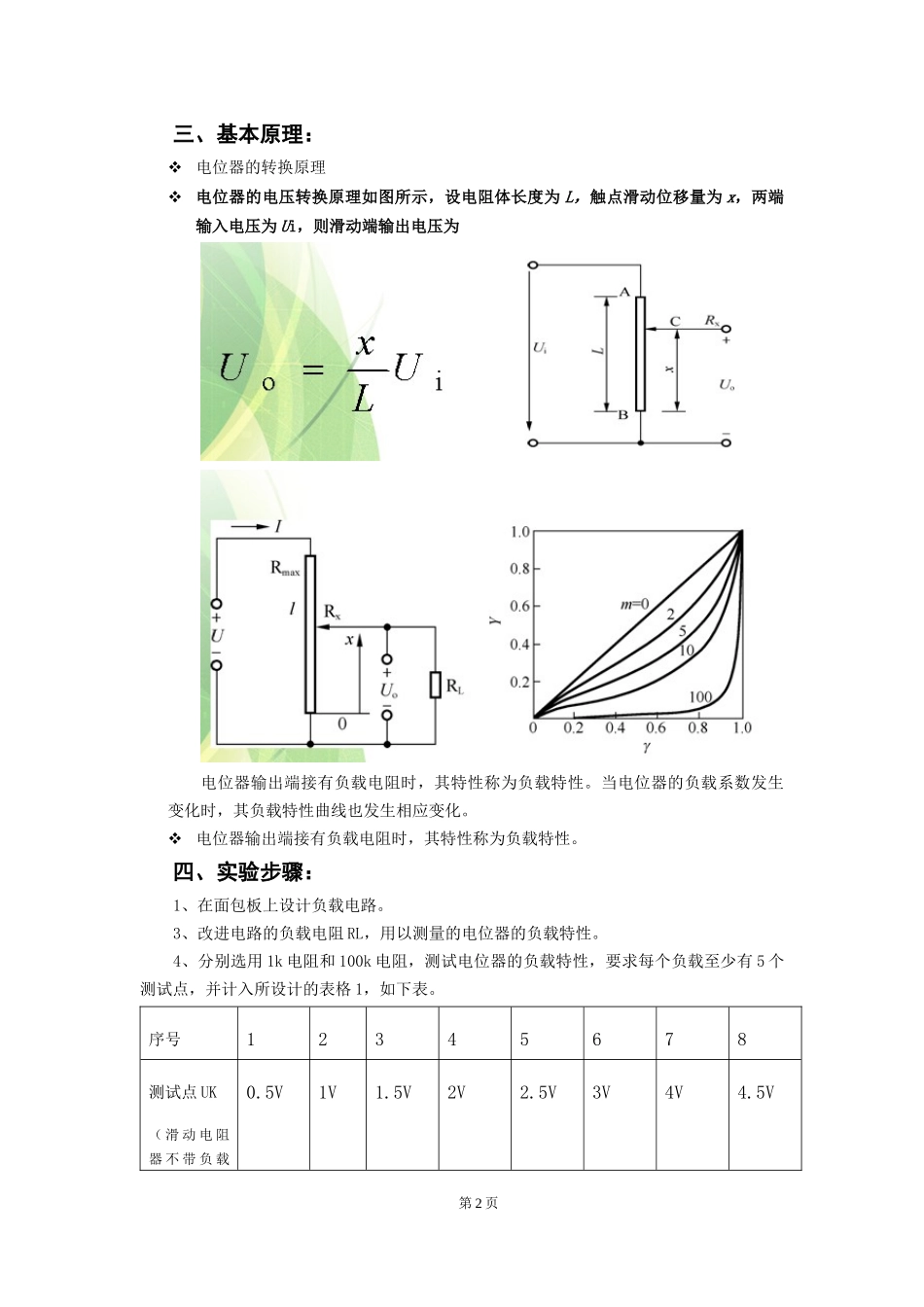

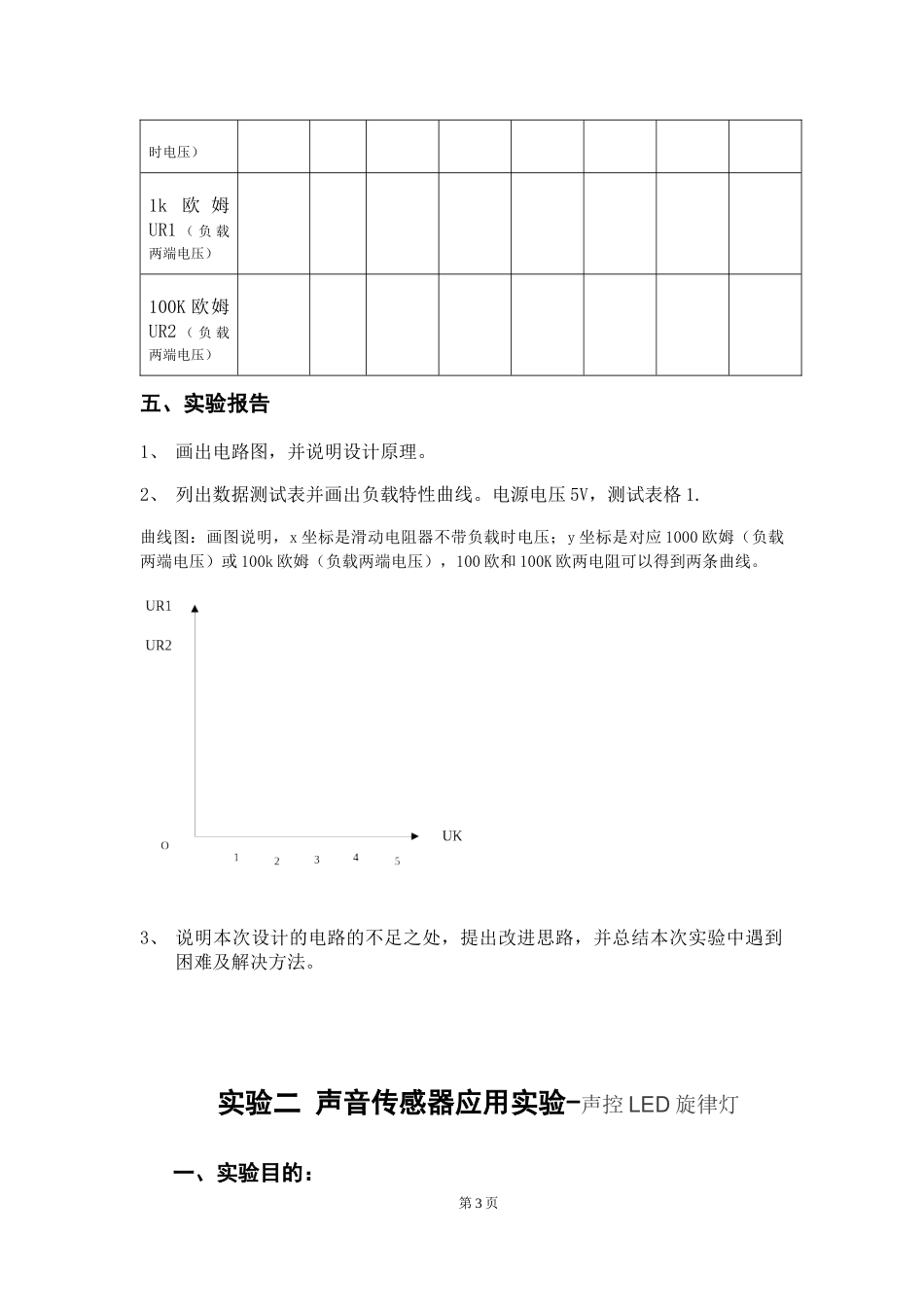

传感器实验指导书实验一电位器传感器的负载特性的测试一、实验目的：1、了解电桥的工作原理及零点的补偿；2、了解电位器传感器的负载特性；3、利用电桥设计电位器传感器负载特性的测试电路,并验证其功能。二、实验仪器与元件：1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表；2、电阻若干（1k,100K）；电位器(10k)传感器（多圈线绕）；3、运算放大器LM358；4、电子工具一批（面包板、斜口钳、一字螺丝刀、导线）。第1页三、基本原理：电位器的转换原理电位器的电压转换原理如图所示，设电阻体长度为L，触点滑动位移量为x，两端输入电压为Ui，则滑动端输出电压为电位器输出端接有负载电阻时，其特性称为负载特性。当电位器的负载系数发生变化时，其负载特性曲线也发生相应变化。电位器输出端接有负载电阻时，其特性称为负载特性。四、实验步骤：1、在面包板上设计负载电路。3、改进电路的负载电阻RL，用以测量的电位器的负载特性。4、分别选用1k电阻和100k电阻，测试电位器的负载特性，要求每个负载至少有5个测试点，并计入所设计的表格1，如下表。序号12345678测试点UK（滑动电阻器不带负载0.5V1V1.5V2V2.5V3V4V4.5V第2页时电压）1k欧姆UR1（负载两端电压）100K欧姆UR2（负载两端电压）五、实验报告1、画出电路图，并说明设计原理。2、列出数据测试表并画出负载特性曲线。电源电压5V，测试表格1.曲线图：画图说明，x坐标是滑动电阻器不带负载时电压；y坐标是对应1000欧姆（负载两端电压）或100k欧姆（负载两端电压），100欧和100K欧两电阻可以得到两条曲线。3、说明本次设计的电路的不足之处，提出改进思路，并总结本次实验中遇到困难及解决方法。实验二声音传感器应用实验-声控LED旋律灯一、实验目的：第3页1、了解声音传感器的工作原理及应用；2、掌握声音传感器与三极管的组合电路调试。二、实验仪器与元件：1、直流稳压电源、数字万用表、电烙铁等；2、电子元件有：声音传感器（带脚咪头）1个；XH2.54-2P弯座1个；XH2.54-2P线1个；5MM白发蓝LED5个；9014三极管2个1M电阻1个；10K电阻1个；4.7K电阻1个；1UF电解电容1个；47UF电解电容1个；万能电路板一块。三、基本原理：声控LED旋律灯工作电压3V-5.5V。其功能为：本电路制作成功后5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞！电路原理图如图1所示。图1声控LED旋律灯当发出声音时，声音波传入声音传感器，声音传感器把声音波转换成电压波动。这个电压波动可以通过电容C2，传到Q1三极管的基极。然后这个电压波变Q1和Q2两级放大之后，输出较大的电压波。最后这个电压波使得5只LED闪动起来。四、实验步骤：1、领取元件，然后检查各个元件是否有损坏。2、按照图1，焊接各个元件。3、检查元件是否有虚焊，短路等现象，无误后上电调试运行。4、发出声音，是否有LED亮，是否出现LED按照声音的节奏显示和熄灭。若现象不正确，请出现调试。5、当传感器是否感应有声音时，测量Q2的基极电压分别是多少？五、实验报告内容1、简述声音传感器的工作原理。第4页2、调试运行“声控LED旋律灯”过程中，是否遇到虚焊、短路、连线错误等现象？如何解决的？3、电路板调试正常后，有声音的时候，LED有什么现象？没有声音的时候，LED灯有什么现象？4、有声音或没有声音时，测量Q2的基极电压分别是多少？5、对本次实验进行小结，提出改进的建议。实验三热敏电阻测温实验一、实验目的：1、进一步了解热敏电阻温度传感器的分类和特性；2、了解热敏电阻的测温方法；3、掌握测温电路的原理。二、实验仪器与元件：1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表；2、传感器实验箱(测温模块、数字电压表模块)；3、水容器、冷水、60℃以上热水、搅棒，把热水和冷水混合配成不同温度的水，进行第5页测量。三、基本原理：热敏电阻匹配阻值约10k欧姆。热敏电阻测温方法有2种。方法一公式法。NTC负温度系数热敏电阻NTC热敏电阻是指具有负温度系数的热敏电阻。公式如下：R：周围温度T(K)时的电阻值（K：绝对温度）R0：周围温度T0(K)时的电阻值，R0=10000ΩB：热敏电阻的B常数，B=3950T：现在测量...
