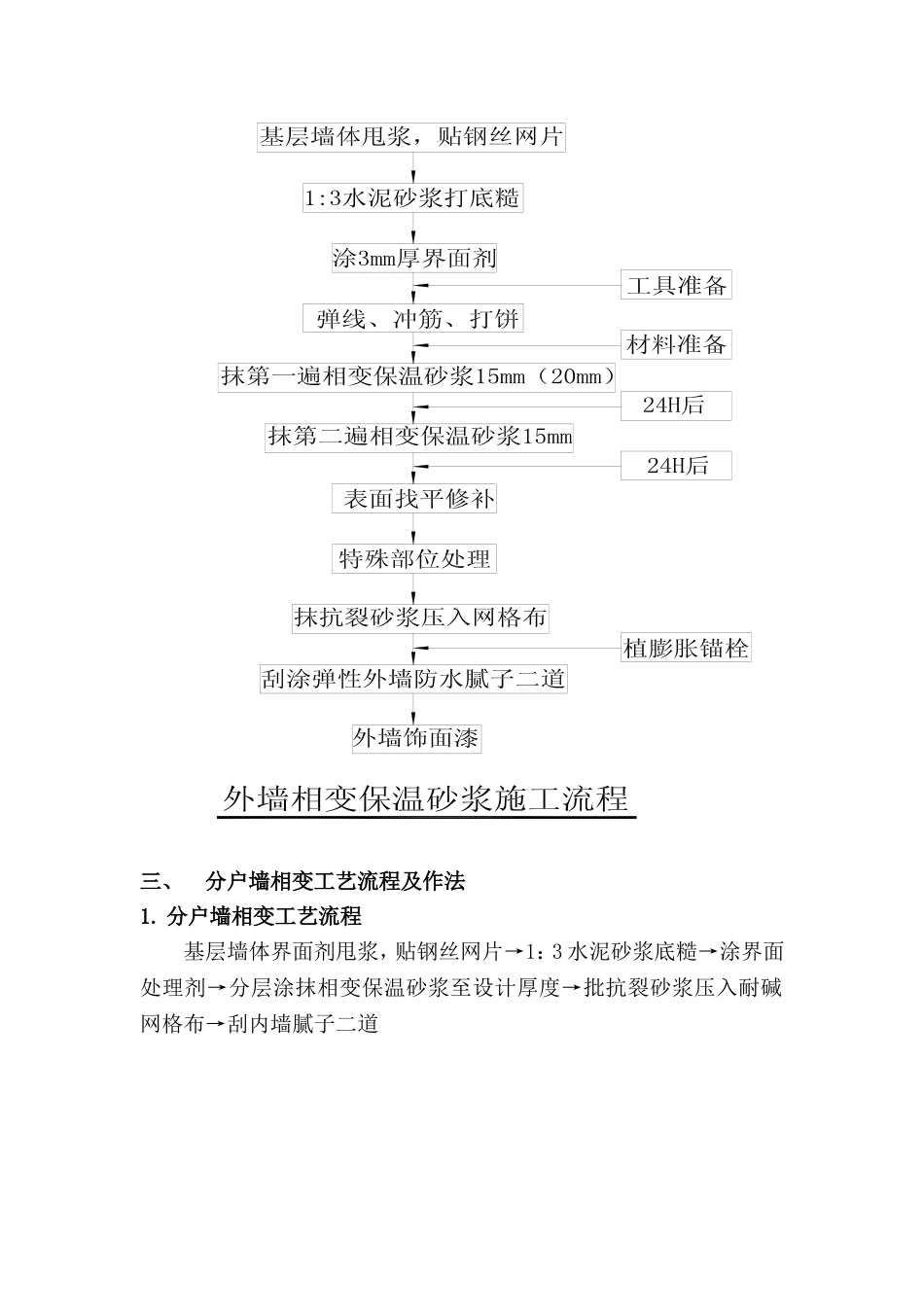

相变保温砂浆施工工艺及流程一、外墙相变保温砂浆施工工艺原理自调温相变节能材料是利用植物临界萃取、真空冷冻析层、皂化等新工艺复合而成，根据不同温度相变点调节室温的纯天然原创科技新材料。这种材料突破了传统保温材料单一热阻性能，具有热熔性和热阻性两大特点。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡，从而达到节能目的。二、外墙相变保温施工工艺流程及作法1.外墙相变保温施工作法a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网；b)在砼墙面上刷3mm厚界面处理剂；c)1:3水泥砂浆打底扫毛找平；d)3mm厚界面处理剂e)相变保温砂浆分层做至设计厚度f)抗裂砂浆（压入网格布，辅以膨胀锚栓）g)抗裂砂浆面层h)外墙刮弹性防水腻子两道i)饰面漆（另详设计）2.外墙相变保温系统示意图3.外墙相变保温施工工艺流程基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→植入膨胀锚栓→刮外墙防水腻子二道→外墙饰面漆。三、分户墙相变工艺流程及作法1.分户墙相变工艺流程基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→刮内墙腻子二道2.分户墙相变工艺作法a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网；b)在砼墙面上刷3mm厚界面处理剂；c)1:3水泥砂浆打底扫毛找平；d)3mm厚界面处理剂e)相变保温砂浆分层做至设计厚度f)抗裂砂浆（压入网格布）g)刮弹性内墙腻子两道四、架空层楼板相变保温施工工艺流程及作法1.架空层楼板相变保温施工工艺作法a)在砼面上刷3mm厚界面处理剂；b)相变保温砂浆分层做至设计厚度c)抗裂砂浆（压入网格布）d)刮弹性外墙腻子两道及饰面漆（根据单体设计施工）1.架空层楼板相变保温施工工艺流程涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→植入膨胀锚栓→刮外墙防水腻子二道→饰面漆。五、屋面相变保温施工工艺流程及作法1.屋面相变保温施工工艺流程水泥焦渣找2%坡→20㎜厚1：3水泥砂浆找平层→铺贴SBS防水卷材→20㎜厚水泥砂浆保护层→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→细石混凝土面层→细部处理。2.屋面相变保温施工工艺作法a)现浇钢筋混凝土板b)1:6水泥焦渣找2%坡（最薄处30㎜厚）c)20㎜厚水泥砂浆找平层；d)4㎜厚聚酯胎SBS改性沥青防水卷材；e)20㎜厚水泥砂浆保护层；f)相变保温砂浆分层抹至设计厚度；g)抗裂砂浆（压入网格布）h)40㎜厚C20细石混凝土（加4%防水剂）内配Ø4@200冷拔低碳钢丝双向,设分格缝4.0mx4.0m,(钢筋断开),缝宽20mm,缝内嵌防水油膏。六、相变保温施工工艺1.施工要点1)基层处理a)混凝土结构表面用水泥素浆扫毛，砌体结构部分将表面浮尘清除干净即可施工。b)抹保温层前应提前浇水湿润，确保与保温层粘结良好，不出现空鼓、裂缝现象。2.配制浆料需设专人专职进行人工搅拌保温浆料。搅拌必须充分、均匀，成膏状稠度适中，并有一定黏度，保温层浆料应在4h内用完。3.贴饼、冲筋保温施工前必须先找好方正，用经纬仪将大角控制线放出弹好墨线，保证大角垂直度，墙面横向用水准仪将水平控制线放出弹好墨线，保证水平横向平直。根据保温设计厚度，在顶部墙面大角处固定钢线，挂垂直。根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m。灰饼可用保温浆料做，门窗口阳角等处按控制线上下做灰饼保证门窗方正及几何尺寸。4.抹底层相变保温节能材料保温层分一到两次进行，每次抹灰厚度最适宜一般在20mm左右。每遍间隔24小时，施工温度偏低时，间隔时间可延长。在墙体湿润的情况下抹底层相变节能材料，用压尺刮平找直，用木抹板搓毛。搓毛后，全面检查其垂直度、平整度、阴阳角是否方正、顺直，发现问题及时修补（或返工）处理。5.抹面层相变保温节能材料保温层二次施工前应对底层保温进行全面检查，自检完毕后上报监理、建设单位，监理、...
