传热学中几种常用软件及数值解法的介绍VIP免费

传热学中几种常用软件及数值解法的介绍_第1页
1/9
传热学中几种常用软件及数值解法的介绍_第2页
2/9
传热学中几种常用软件及数值解法的介绍_第3页
3/9

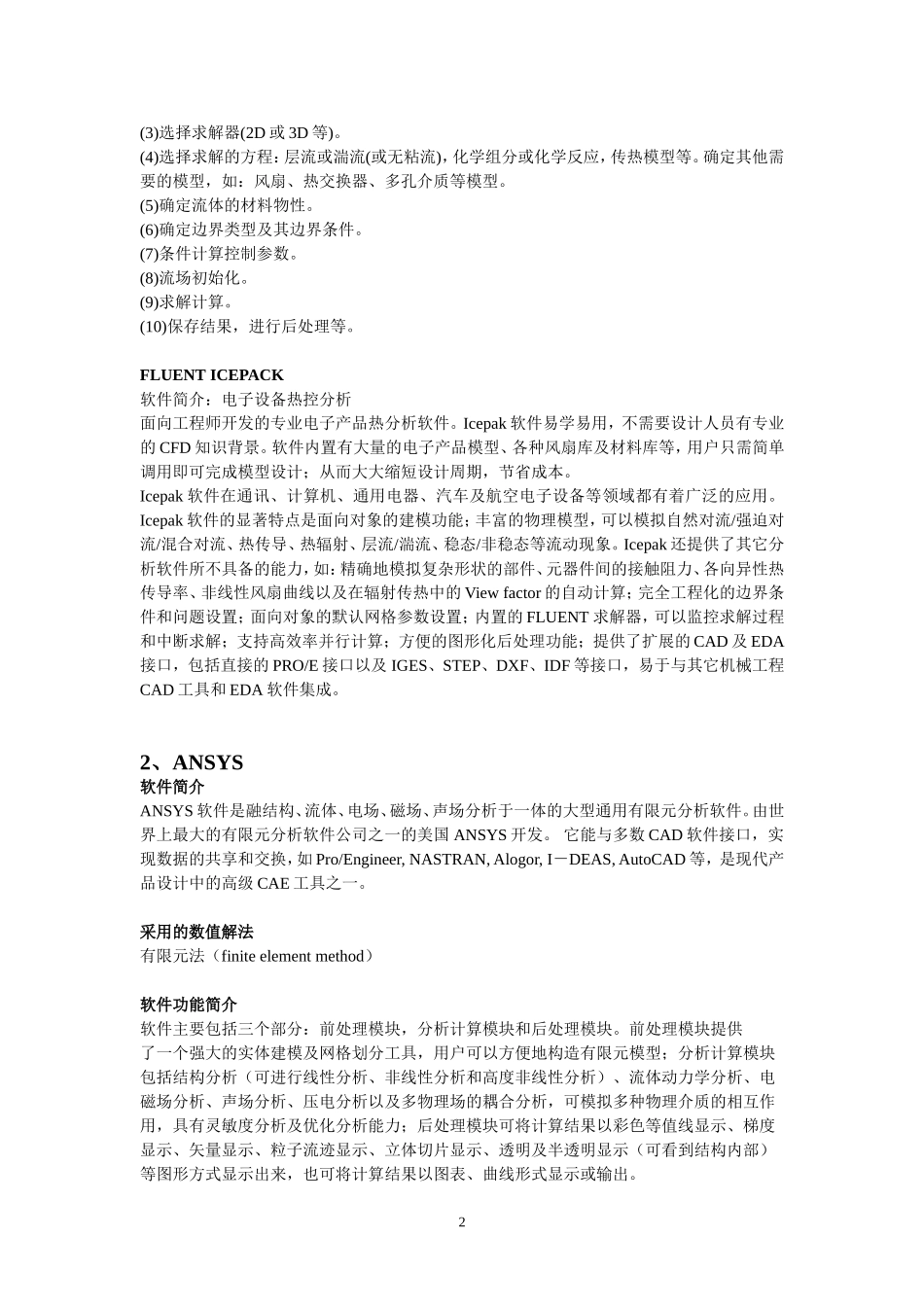

传热学中几种常用软件及数值解法的介绍一、常用软件介绍:1、FLUENT软件简介FLUENT软件是美国FLUENT公司开发的通用CFD流场计算分析软件,囊括了FluentDynamicInternational、比利时Polyflow和FluentDynamicInternational(FDI)的全部技术力量(前者是公认的粘弹性和聚合物流动模拟方面占领先地位的公司,而后者是基于有限元方法CFD软件方面领先的公司)。FLUENT是用于计算流体流动和传热问题的程序。由于采用了多种求解方法和多重网格加速收敛技术,因而FLUENT能达到最佳的收敛速度和求解精度。灵活的非结构化网格和基于解的自适应网格技术及成熟的物理模型,使FLUENT在转捩与湍流、传热与相变、化学反应与燃烧、多相流、旋转机械、动/变形网格、噪声、材料加工、燃料电池等方面有广泛应用。采用的数值解法有限体积法(FiniteVolumeMethod)程序的结构FLUENT程序软件包由以下几个部分组成:(1)GAMBIT——用于建立几何结构和网格的生成。(2)FLUENT——用于进行流动模拟计算的求解器。(3)prePDF——用于模拟PDF燃烧过程。(4)TGrid——用于从现有的边界网格生成体网格。(5)Filters(Translators)—转换其他程序生成的网格,用于FLUENT计算。FLUENT程序可以求解的问题(1)可压缩与不可压缩流动问题。(2)稳态和瞬态流动问题。(3)无黏流,层流及湍流问题。(4)牛顿流体及非牛顿流体。(5)对流换热问题(包括自然对流和混合对流)。(6)导热与对流换热耦合问题。(7)辐射换热。(8)惯性坐标系和非惯性坐标系下的流动问题模拟。(9)用Lagrangian轨道模型模拟稀疏相(颗粒,水滴,气泡等)。(10)一维风扇、热交换器性能计算。(11)两相流问题。(12)复杂表面形状下的自由面流动问题。用FLUENT程序求解问题的步骤利用FLUENT软件进行求解的步骤如下:(1)确定几何形状,生成计算网格(用GAMBIT,也可以读入其他指定程序生成的网格)。(2)输入并检查网格。1(3)选择求解器(2D或3D等)。(4)选择求解的方程:层流或湍流(或无粘流),化学组分或化学反应,传热模型等。确定其他需要的模型,如:风扇、热交换器、多孔介质等模型。(5)确定流体的材料物性。(6)确定边界类型及其边界条件。(7)条件计算控制参数。(8)流场初始化。(9)求解计算。(10)保存结果,进行后处理等。FLUENTICEPACK软件简介:电子设备热控分析面向工程师开发的专业电子产品热分析软件。Icepak软件易学易用,不需要设计人员有专业的CFD知识背景。软件内置有大量的电子产品模型、各种风扇库及材料库等,用户只需简单调用即可完成模型设计;从而大大缩短设计周期,节省成本。Icepak软件在通讯、计算机、通用电器、汽车及航空电子设备等领域都有着广泛的应用。Icepak软件的显著特点是面向对象的建模功能;丰富的物理模型,可以模拟自然对流/强迫对流/混合对流、热传导、热辐射、层流/湍流、稳态/非稳态等流动现象。Icepak还提供了其它分析软件所不具备的能力,如:精确地模拟复杂形状的部件、元器件间的接触阻力、各向异性热传导率、非线性风扇曲线以及在辐射传热中的Viewfactor的自动计算;完全工程化的边界条件和问题设置;面向对象的默认网格参数设置;内置的FLUENT求解器,可以监控求解过程和中断求解;支持高效率并行计算;方便的图形化后处理功能;提供了扩展的CAD及EDA接口,包括直接的PRO/E接口以及IGES、STEP、DXF、IDF等接口,易于与其它机械工程CAD工具和EDA软件集成。2、ANSYS软件简介ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国ANSYS开发。它能与多数CAD软件接口,实现数据的共享和交换,如Pro/Engineer,NASTRAN,Alogor,I-DEAS,AutoCAD等,是现代产品设计中的高级CAE工具之一。采用的数值解法有限元法(finiteelementmethod)软件功能简介软件主要包括三个部分:前处理模块,分析计算模块和后处理模块。前处理模块提供了一个强大的实体建模及网格划分工具,用户可以方便地构造有限元模型;分析计算模块包括结构分析(可进行线性分析、非线性分析和高度非线性分析)、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析,可模拟多种物理...
