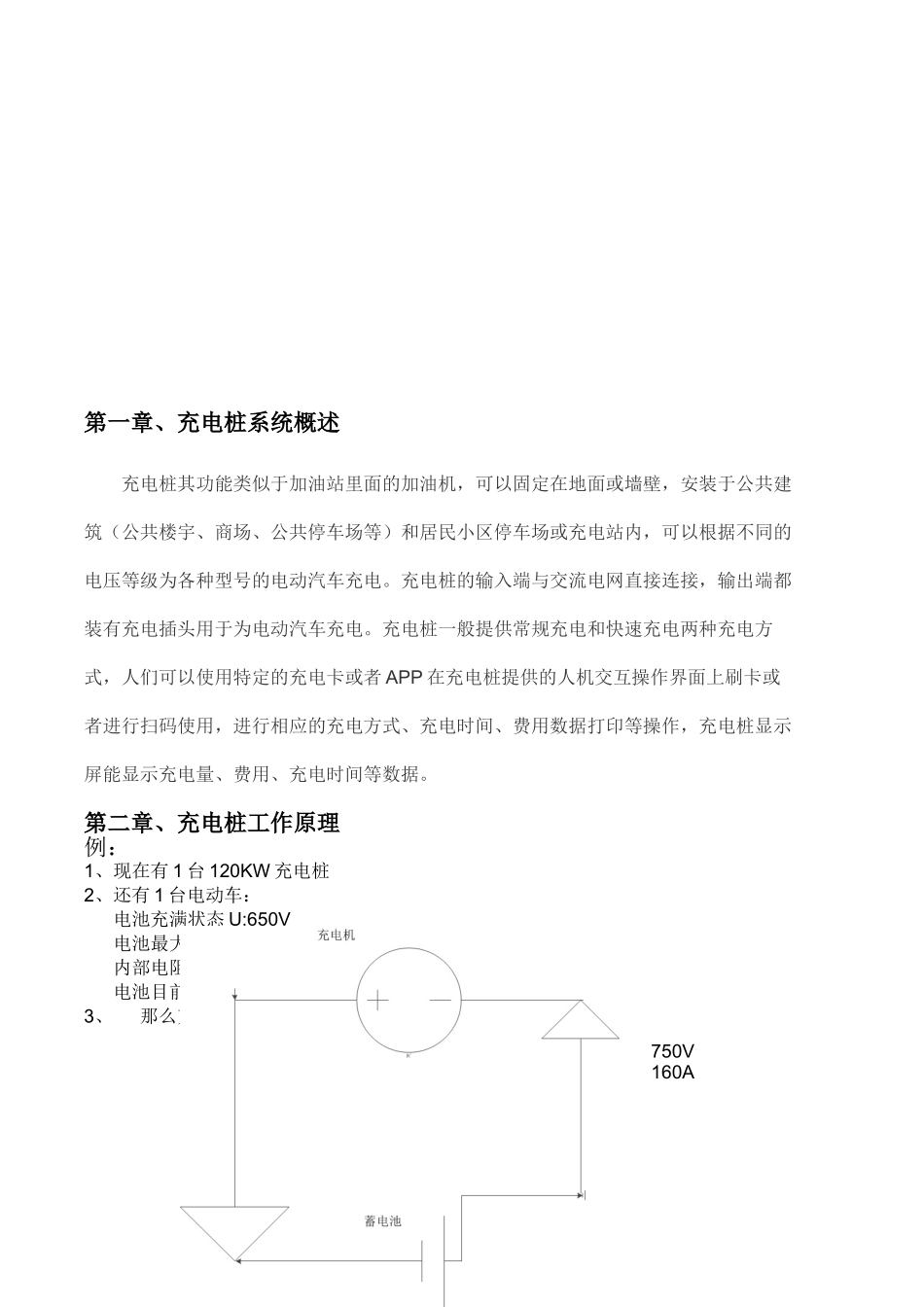

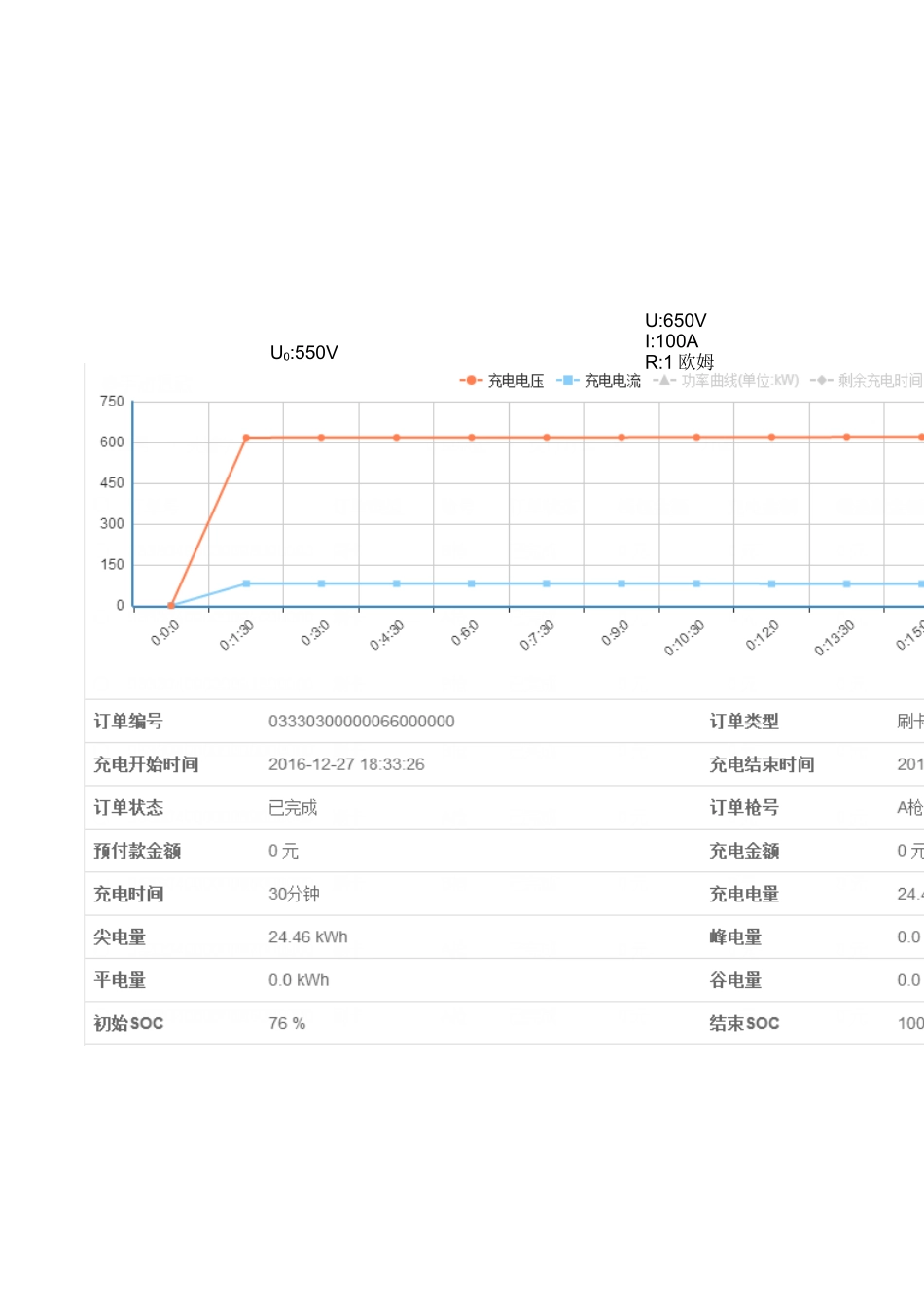

充电桩设备维护保养及常见故障指引手册第一章、充电桩系统概述充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡或者APP在充电桩提供的人机交互操作界面上刷卡或者进行扫码使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。第二章、充电桩工作原理例：1、现在有1台120KW充电桩2、还有1台电动车：电池充满状态U:650V电池最大承受电流I:80A内部电阻R:1欧姆电池目前使用剩余的电压是U0:550V3、那么充电的过程是怎样的？750V160AU0:550VU:650VI:100AR:1欧姆第三章、充电桩日常巡检维护手册一、检查方法及内容在检查设备情况时,一般采用直接感觉诊断法来进行故障诊断,概括起来可分为:问、查、听、试。检查方式检查内容参考问询问用户对日常使用过程中遇到的常见故障及使用心得查1．充电车位环境检查（1）检查充电车位清洁情况，有无杂物（2）照明情况是否良好，有无应急照明（3）充电桩表面、充电桩上有无异物（4）检查充电桩供电及通讯线管道或桥架连接是否良好，有无断裂情况（5）检查充电位消防设施充电位的消防设施齐全（6）有无应急消防操作指导（7）核对充电桩运行保养记录，了解机组运行保养状况2．充电桩整体状况检查（1）充电桩底座是否有损坏，裂痕，倾斜现象；（2）检查充电桩本身及布线管道或桥架各部件的安装情况，各附件安装的稳固程度，及固定膨胀螺栓相连是否牢靠；（3）充电桩固定情况检查，有无脱落，晃动现象；（4）充电枪是否脱落，枪头是否插在枪位内，充电桩内部及枪头内部有无残留水；（5）充电桩进线接线端子，通讯线接线接线端子，有无松动，烧黑，充电桩内部元器件安装牢靠，无损伤，无脱落；（6）充电桩电缆布线合理，使用软线连接，各接线端子连接紧密无松动（7）充电桩内接地端子并有明显的标志，并接地良好3．充电桩配电柜的检查（1）配电柜柜门是否上锁；柜体上电源指示灯是否正常；配电柜是否掉落，倾斜；配电柜表面和内部是否有水气（2）配电柜内部是否安装防护网，柜门与柜体之间是否可靠接地（3）配电柜上方桥架是否松动，桥架盖板有无脱落现象（4）配电柜内部断路器接线螺丝是否有烧毁，烧黑现象，配电柜内部电流互感器，铜排，接线端子是否有烧毁，烧黑现象（5）断路器下方至充电桩配线是否排列整齐，线缆有无松动现象1.现场应具备相应的消防器材；2.对设备基础部分如有开裂或缺口，应及时修复；3.充电枪头或充电桩内有积水或水汽，应及时清洁干净并检测是否有短路现象；4.发现接线端子松动，应及时加固或更换；5.铜牌焦黑应及时更换，并对设备进行详细检测，查找故障原因。（6）配电柜内部接地铜排上接地线是否有松动，是否牢靠4．外观安全检查（1）充电桩是否破损，变形，掉落（2）充电枪接口防护罩是否脱落，（3）充电桩充电接口防水保护罩是否掉落，破损（4）充电桩门锁是否损坏，柜门是否关闭（5）充电桩内部接地线是否脱落、松动，断路器、防雷器外观是否有损伤（6）充电桩内部是否有异味，有烧糊、黑色灰尘（7）充电桩内部电源、通讯接线是否牢靠，有无松动（8）充电桩外部配电管道或桥架卡扣螺丝是否有松动，脱落5.翻查充电桩后台，查看近期的故障记录及工作日志。备注：现时中山局投资部分的充电桩默认管理密码为：123456听1.听设备运行过程中的响声，根据充电桩工作时内部继电器声音来判断充电桩是否正常吸合、散热风机是否正常启动。1.有发现异响，应及时检查散热风机，看是否有杂物或积尘，并及时清除试1．充电桩功能检查（1）使用管理卡或使用APP扫描对每一台充电桩进行功能性检查，（2）充电桩是否供电，指示灯是否亮起（3）充电桩显示屏是否亮起（4）检查刷卡器是否能够正常刷卡（5）检查充电桩设备是否与互联网连接（6）检查充电接口是否能够使用2．电气及控制系统检查...
