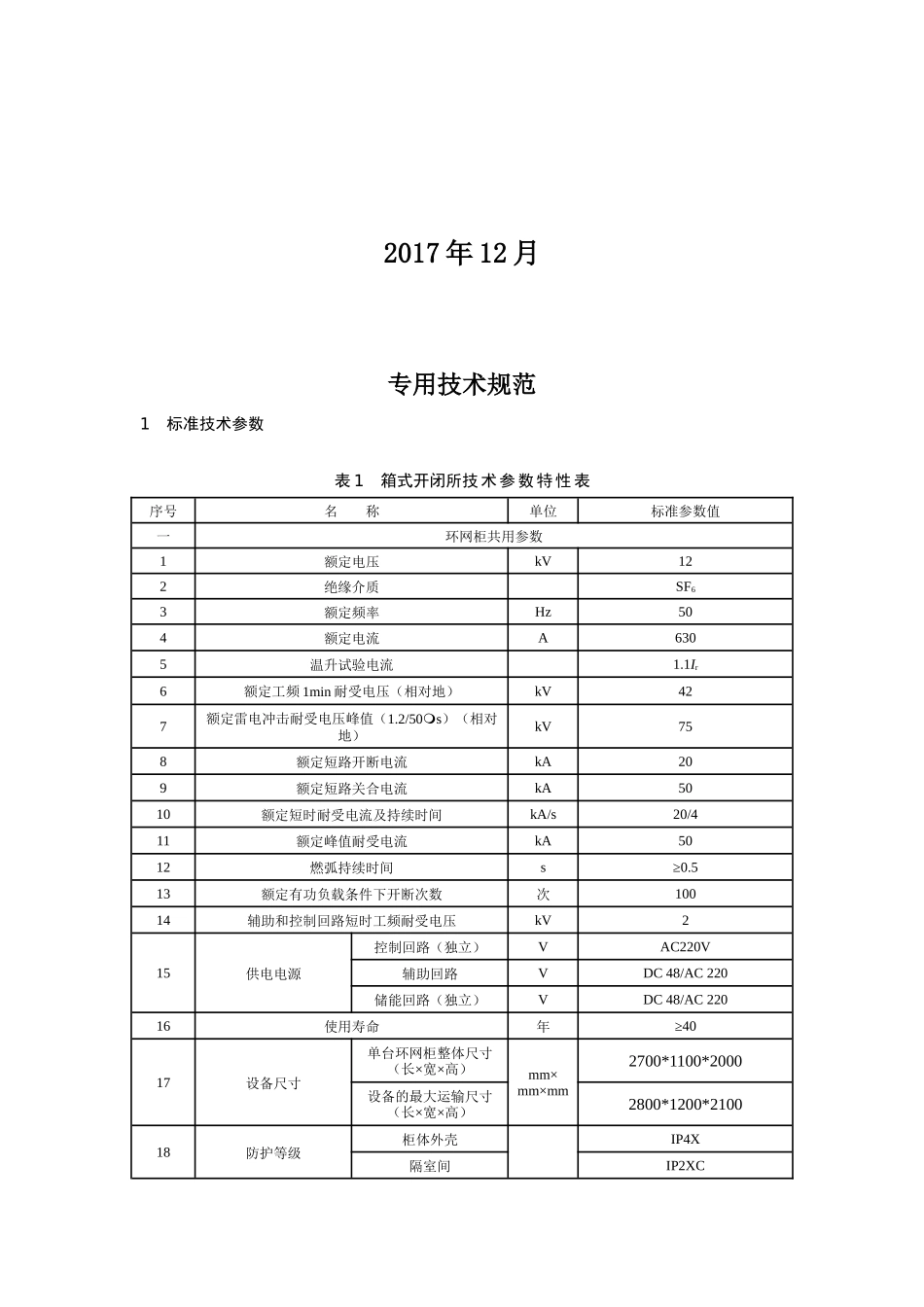

全绝缘全密封SF6箱式开闭所技术协议户外箱式开闭所,AC10kV。SF6绝缘,电动,有自动化接口/无安装位置,进线/出线断路器带计量，201不锈钢外壳2017年12月专用技术规范1标准技术参数表1箱式开闭所技术参数特性表序号名称单位标准参数值一环网柜共用参数1额定电压kV122绝缘介质SF63额定频率Hz504额定电流A6305温升试验电流1.1Ir6额定工频1min耐受电压（相对地）kV427额定雷电冲击耐受电压峰值（1.2/50s）（相对地）kV758额定短路开断电流kA209额定短路关合电流kA5010额定短时耐受电流及持续时间kA/s20/411额定峰值耐受电流kA5012燃弧持续时间s≥0.513额定有功负载条件下开断次数次10014辅助和控制回路短时工频耐受电压kV215供电电源控制回路（独立）VAC220V辅助回路VDC48/AC220储能回路（独立）VDC48/AC22016使用寿命年≥4017设备尺寸单台环网柜整体尺寸（长×宽×高）mm×mm×mm2700*1100*2000设备的最大运输尺寸（长×宽×高）2800*1200*210018防护等级柜体外壳IP4X隔室间IP2XC19SF6气体额定压力（20℃表压）（充气柜适用）MPa0.03~0.0520SF6气体年漏气率≤0.1%21操动机构型式或型号电动，并具备手动操作功能22备用辅助接点6动合6动断二配网自动化要求1自动化配置带配电网自动化接口/无位置三箱体要求1箱体外壳材质201不锈钢防护等级IP432外形尺寸详见附图四断路器参数1型号SRM16-12-V2灭弧室类型真空3额定电流6304主回路电阻≤1005额定工频1min耐受电压隔离断口kV48相间、对地42额定雷电冲击耐受电压峰值（1.2/50s）隔离断口kV85相间、对地756额定短路开断电流交流分量有效值kA20时间常数ms45满容量开断次数次≥30首相开断系数1.57额定短路关合电流kA508额定短时耐受电流kA/s20/49额定峰值耐受电流kA5010断路器开断时间ms≤6011断路器合闸弹跳时间ms≤212断路器分闸时间ms≤4013断路器合闸时间ms≤6014断路器分、合闸平均速度分闸速度m/s1.0±0.2合闸速度0.6±0.215机械稳定性次≥1000016额定操作顺序O–0.3s–CO–180s–CO17辅助和控制回路短时工频耐受电压kV218异相接地故障开断试验试验电流kA17.32试验电压kV1219容性电流开合试验试验电流A电缆：25（试验室）试验电压kV1.4×12/C2级：CC1：48×O；CC2：24×O和24×CO；BC1：24×O；BC2：80×COC2级五负荷开关参数1灭弧室类型SF62额定电流A6303额定工频1min耐受电压隔离断口kV48相间、对地42额定雷电冲击耐受电压峰值（1.2/50s）隔离断口kV85相间、对地754额定短时耐受电流kA/s20/45额定峰值耐受电流kA506机械稳定性次≥50007额定电缆充电开断电流A≥108切空载变压器电流A159额定有功负载电流A630六接地开关参数1额定短时耐受电流kA/s20/22额定峰值耐受电流kA503额定短路关合电流kA504额定短路关合电流次数次≥25机械稳定性次≥3000七电流互感器参数1型式或型号干式电磁式2绕组1额定电流比按用户要求额定负荷VA≥10准确级0.5绕组2额定电流比按用户要求额定负荷VA≥10准确级10P10八电压互感器及熔断器参数1型式或型号干式电磁式2额定电压比10/0.1/0.223准确级0.2/0.54接线级别V/V5额定容量VA50/10006三相不平衡度V17低压绕组1min工频耐压kV28额定电压因数1.2倍连续，1.9倍8h9熔断器型式限流式10熔断器的额定电流（与电压互感器配合使用）A111熔断器的额定短路开断电流kA50九避雷器参数1型式复合绝缘金属氧化物避雷器2额定电压kV173持续运行电压kV13.64标称放电电流kA55陡波冲击电流下残压峰值（5kA，1/3s）kV≤51.86雷电冲击电流下残压峰值（5kA，8/20s）kV457操作冲击电流下残压峰值（250A，30/60s）kV≤38.38直流1mA参考电压kV≥24975%直流1mA参考电压下的泄漏电流A0.00210工频参考电压（有效值）kV≥1611工频参考电流（峰值）mA112持续电流全电流mA5.5阻性电流A3-613长持续时间冲击耐受电流A400（峰值）144/10s大冲击耐受电流kA65（峰值）15动作负载45VA16工频电压耐受时间特性方波形17千伏额定电压吸收能力kJ/kV20/1718压力释放能力kA/s25/0.2十母线参数1材质铜2额定电流A6303额定短时耐受电流kA/s20/44额定峰值耐受电流kA505导体截面mm2与环网柜型式试验报告中产品的导体截面、材质一致十一直流电源系统1...
