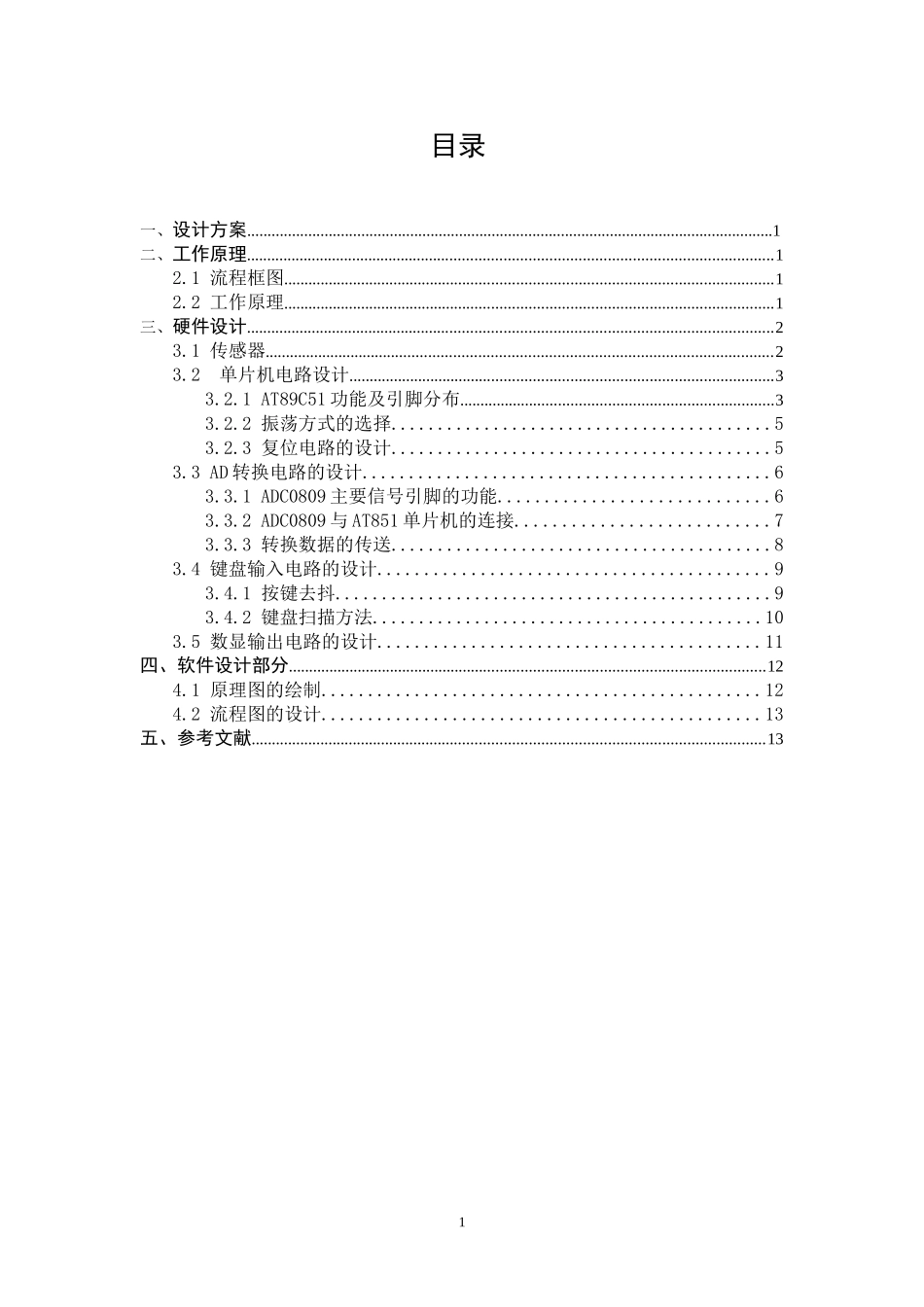

课程设计说明书学生姓名:学号：学院:自动化工程学院班级:题目:储粉仓粉位高度控制系统指导教师：职称:2015年6月2日1目录一、设计方案.................................................................................................................................1二、工作原理................................................................................................................................12.1流程框图.......................................................................................................................12.2工作原理.......................................................................................................................1三、硬件设计................................................................................................................................23.1传感器...........................................................................................................................23.2单片机电路设计.......................................................................................................33.2.1AT89C51功能及引脚分布............................................................................33.2.2振荡方式的选择.........................................53.2.3复位电路的设计.........................................53.3AD转换电路的设计............................................63.3.1ADC0809主要信号引脚的功能.............................63.3.2ADC0809与AT851单片机的连接...........................73.3.3转换数据的传送.........................................83.4键盘输入电路的设计..........................................93.4.1按键去抖...............................................93.4.2键盘扫描方法..........................................103.5数显输出电路的设计.........................................11四、软件设计部分....................................................................................................................124.1原理图的绘制...............................................124.2流程图的设计...............................................13五、参考文献.............................................................................................................................1321.设计方案利用单片机为控制核心，设计一个对锅炉煤粉粉位进行监控的系统。根据监控对象的特征，要求实时检测煤粉的粉位高度，并与开始预设定值做比较，由单片机控制固态继电器的开断进行粉位的调整，最终达到粉位的预设定值。检测值若高于上限设定值时，要求报警，断开继电器，控制送粉器停止送粉；检测值若低于下限设定值，要求报警，开启继电器，控制送粉器开始送粉。现场实时显示测量值，从而实现对煤粉粉位的监控。2.1流程框图图1锅炉粉位自动控制系统工作流程框图2.2工作原理基于单片机实现的液位控制器是以AT8C951芯片为核心，由键盘、数码显示、A／D转换、传感器，电源和控制部分等组成。工作过程如下：煤粉粉位位发生变化时，由测量粉位的传感器ZNZC煤粉仓重锤料位计测出，并转化为4-20MA标准信号送入A／D转换器，A／D转换器把模拟信号变成数字信号量，由单片机进行实时数据采集，并进行处理，根据设定要求控制输出，同时数码管显示粉位高度。通过键盘设置粉位高、低和限定值以及强制报警值。该系统控制器特点是直观地显示粉位高度，可任意控制粉位高度。3.硬件设计液位控制器的硬件主要包括由传感器(带变送器)、单片机、键盘电路、数码显示电路、A／D转换器和输出控制电路等。3.1传感器ZNZC重锤式料位计主要用于测量料仓及各种储料罐中的物料高度,使用户可靠的掌握料仓中的料位.可用来测量各种复杂环境料仓的料位,包括粉状,颗粒状及块...
